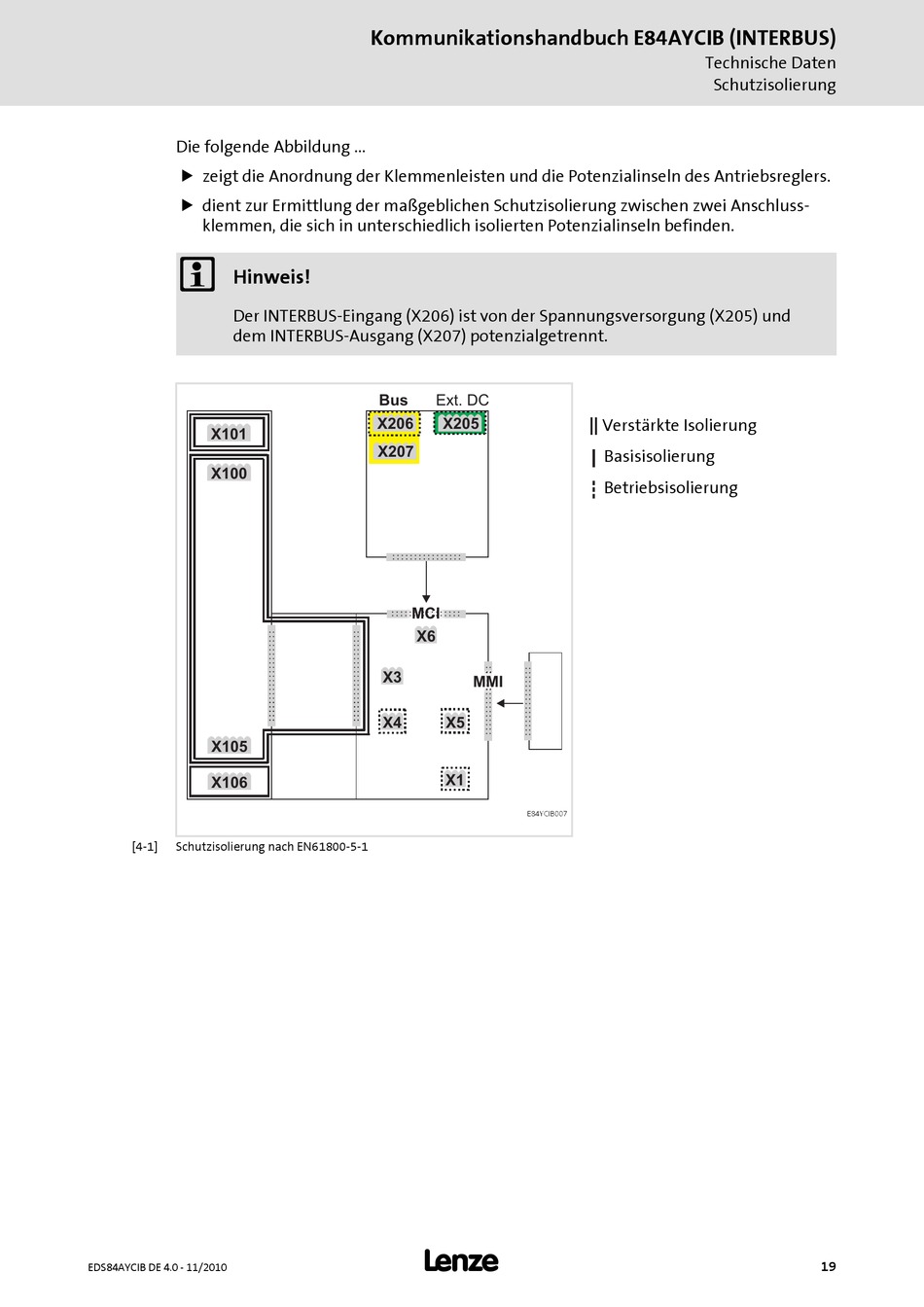

Die folgende Abbildung ...
zeigt die Anordnung der Klemmenleisten und die Potenzialinseln des Antriebsreglers.
dient zur Ermittlung der maßgeblichen Schutzisolierung zwischen zwei Anschluss-
klemmen, die sich in unterschiedlich isolierten Potenzialinseln befinden.
Hinweis!
Der INTERBUS-Eingang (X206) ist von der Spannungsversorgung (X205) und
dem INTERBUS-Ausgang (X207) potenzialgetrennt.
X106
X106
X106
X101
X100
X100
X105
X105
X106
X106
X106
X106
[4-1]
Schutzisolierung nach EN61800-5-1
EDS84AYCIB DE 4.0 - 11/2010
Kommunikationshandbuch E84AYCIB (INTERBUS)
Bus
Ext. DC
X206
X205
X207
MCI
X6
X6
X3
X3
MMI
X4
X4
X5
X5
X1
X1
E84YCIB007
L
Technische Daten
Schutzisolierung
Verstärkte Isolierung
Basisisolierung
Betriebsisolierung
19
