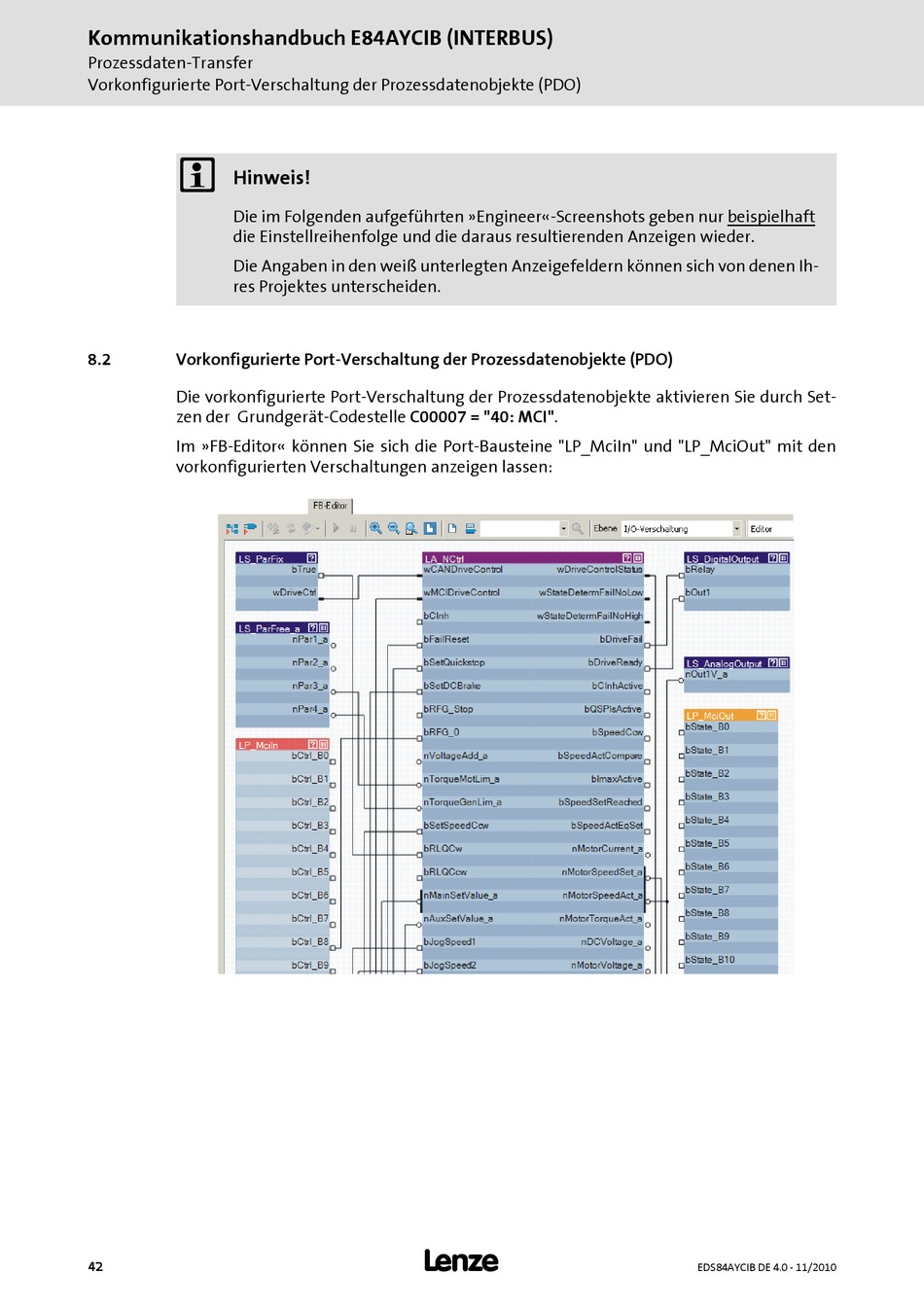

Kommunikationshandbuch E84AYCIB (INTERBUS)
Prozessdaten-Transfer
Vorkonfigurierte Port-Verschaltung der Prozessdatenobjekte (PDO)
Hinweis!
Die im Folgenden aufgeführten »Engineer«-Screenshots geben nur beispielhaft
die Einstellreihenfolge und die daraus resultierenden Anzeigen wieder.
Die Angaben in den weiß unterlegten Anzeigefeldern können sich von denen Ih-
res Projektes unterscheiden.
8.2
Vorkonfigurierte Port-Verschaltung der Prozessdatenobjekte (PDO)
Die vorkonfigurierte Port-Verschaltung der Prozessdatenobjekte aktivieren Sie durch Set-
zen der Grundgerät-Codestelle C00007 = "40: MCI".
Im »FB-Editor« können Sie sich die Port-Bausteine "LP_MciIn" und "LP_MciOut" mit den
vorkonfigurierten Verschaltungen anzeigen lassen:
42
L
EDS84AYCIB DE 4.0 - 11/2010
