Kommunikationshandbuch E84AYCIB (INTERBUS)
Produktbeschreibung
Anschlüsse und Schnittstellen
3.4
Anschlüsse und Schnittstellen
2 Anschlüsse für den INTERBUS
– 1 Eingang (9-poliger Sub-D-Stecker)
– 1 Ausgang (9-polige Sub-D-Buchse)
2-polige Steckerleiste mit Federkraftanschluss für die externe Spannungsversorgung
des Kommunikationsmoduls
DIP-Schalter zur Einstellung der ...
– Anzahl von Prozessdatenwörter und Parameterdatenwörter
– Übertragungsrate
Frontseitige LEDs zur Diagnose ...
– der Spannungsversorgung des Kommunikationsmoduls;
– des Modulstatus;
– des INTERBUS-Status.

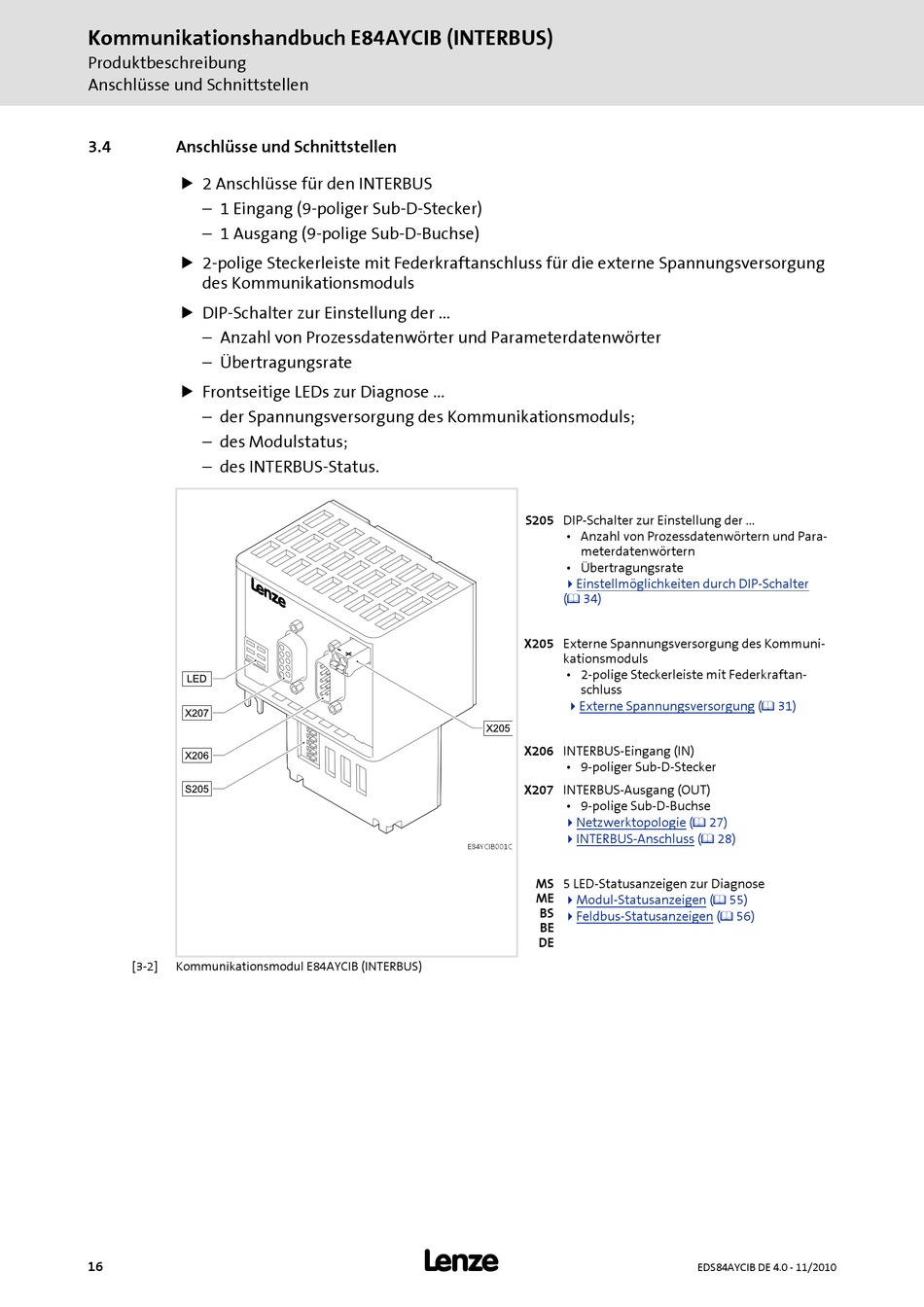

[3-2]
Kommunikationsmodul E84AYCIB (INTERBUS)
16
S205 DIP-Schalter zur Einstellung der ...
• Anzahl von Prozessdatenwörtern und Para-
meterdatenwörtern
• Übertragungsrate
Einstellmöglichkeiten durch DIP-Schalter
( 34)
X205 Externe Spannungsversorgung des Kommuni-
kationsmoduls
• 2-polige Steckerleiste mit Federkraftan-
schluss
Externe Spannungsversorgung ( 31)
X206 INTERBUS-Eingang (IN)
• 9-poliger Sub-D-Stecker
X207 INTERBUS-Ausgang (OUT)
• 9-polige Sub-D-Buchse
Netzwerktopologie ( 27)
INTERBUS-Anschluss ( 28)
E84YCIB001C
MS
5 LED-Statusanzeigen zur Diagnose
ME
Modul-Statusanzeigen ( 55)
BS
Feldbus-Statusanzeigen ( 56)
BE
DE
L
