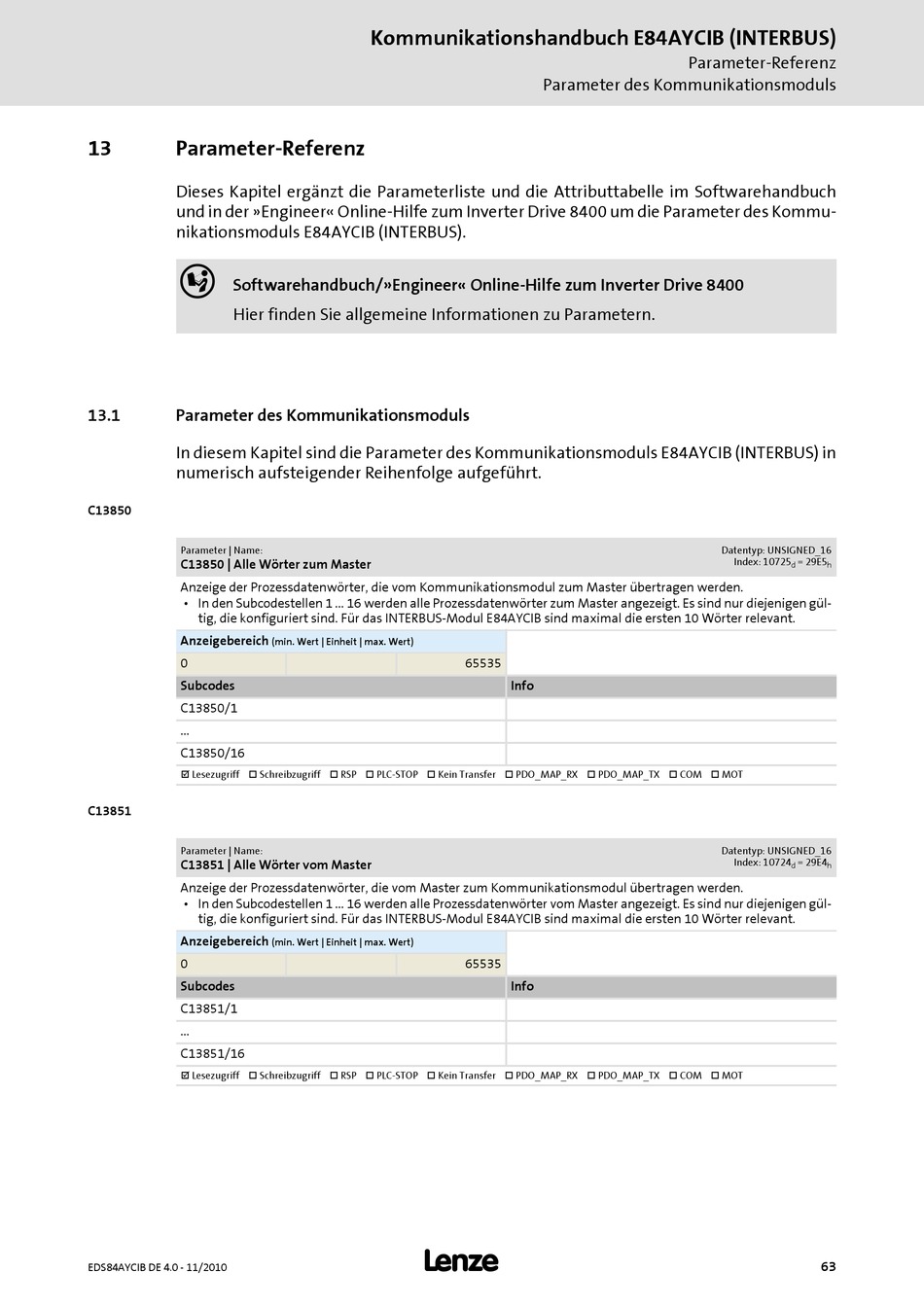

Parameter-Referenz
Dieses Kapitel ergänzt die Parameterliste und die Attributtabelle im Softwarehandbuch
und in der »Engineer« Online-Hilfe zum Inverter Drive 8400 um die Parameter des Kommu-
nikationsmoduls E84AYCIB (INTERBUS).
Softwarehandbuch/»Engineer« Online-Hilfe zum Inverter Drive 8400
Hier finden Sie allgemeine Informationen zu Parametern.
13.1
Parameter des Kommunikationsmoduls
In diesem Kapitel sind die Parameter des Kommunikationsmoduls E84AYCIB (INTERBUS) in
numerisch aufsteigender Reihenfolge aufgeführt.
C13850
Parameter | Name:
C13850 | Alle Wörter zum Master
Anzeige der Prozessdatenwörter, die vom Kommunikationsmodul zum Master übertragen werden.
• In den Subcodestellen 1 ... 16 werden alle Prozessdatenwörter zum Master angezeigt. Es sind nur diejenigen gül-
tig, die konfiguriert sind. Für das INTERBUS-Modul E84AYCIB sind maximal die ersten 10 Wörter relevant.
Anzeigebereich
0
Subcodes
C13850/1
...
C13850/16
Lesezugriff
Schreibzugriff
C13851
Parameter | Name:
C13851 | Alle Wörter vom Master
Anzeige der Prozessdatenwörter, die vom Master zum Kommunikationsmodul übertragen werden.
• In den Subcodestellen 1 ... 16 werden alle Prozessdatenwörter vom Master angezeigt. Es sind nur diejenigen gül-
tig, die konfiguriert sind. Für das INTERBUS-Modul E84AYCIB sind maximal die ersten 10 Wörter relevant.
Anzeigebereich
0
Subcodes
C13851/1
...
C13851/16
Lesezugriff
Schreibzugriff
EDS84AYCIB DE 4.0 - 11/2010
Kommunikationshandbuch E84AYCIB (INTERBUS)
(min. Wert | Einheit | max. Wert)
RSP
PLC-STOP
Kein Transfer
(min. Wert | Einheit | max. Wert)
RSP
PLC-STOP
Kein Transfer
L
Parameter des Kommunikationsmoduls
65535
Info
PDO_MAP_RX
PDO_MAP_TX
65535
Info
PDO_MAP_RX
PDO_MAP_TX
Parameter-Referenz
Datentyp: UNSIGNED_16
Index: 10725
= 29E5
d
h
COM
MOT
Datentyp: UNSIGNED_16
Index: 10724
= 29E4
d
h
COM
MOT
63
