Kommunikationshandbuch E84AYCIB (INTERBUS)
Installation
Mechanische Installation
5.1
Mechanische Installation
Das Kommunikationsmodul kann bei eingeschaltetem Antriebsregler in den MCI-Steck-
platz gesteckt oder entfernt werden. Beim Stecken des Moduls wird es automatisch er-
kannt und hinsichtlich Funktion und Version auf Plausibilität geprüft.
5.1.1
Montage bei Grundgeräten 0.25 kW und 0.37 kW

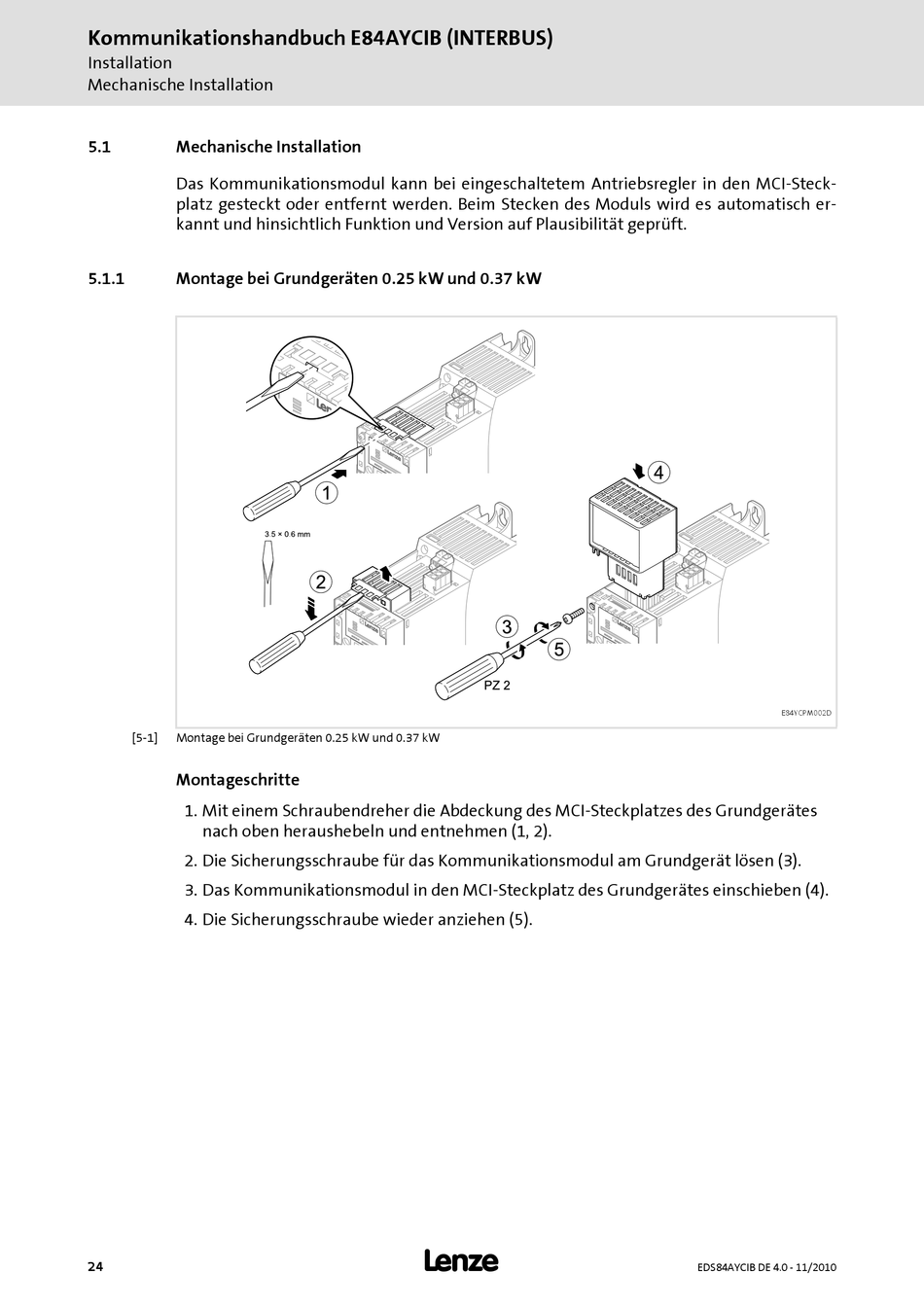

[5-1]
Montage bei Grundgeräten 0.25 kW und 0.37 kW
Montageschritte
1. Mit einem Schraubendreher die Abdeckung des MCI-Steckplatzes des Grundgerätes
nach oben heraushebeln und entnehmen (1, 2).
2. Die Sicherungsschraube für das Kommunikationsmodul am Grundgerät lösen (3).
3. Das Kommunikationsmodul in den MCI-Steckplatz des Grundgerätes einschieben (4).
4. Die Sicherungsschraube wieder anziehen (5).
24
L
E84YCPM002D
EDS84AYCIB DE 4.0 - 11/2010
