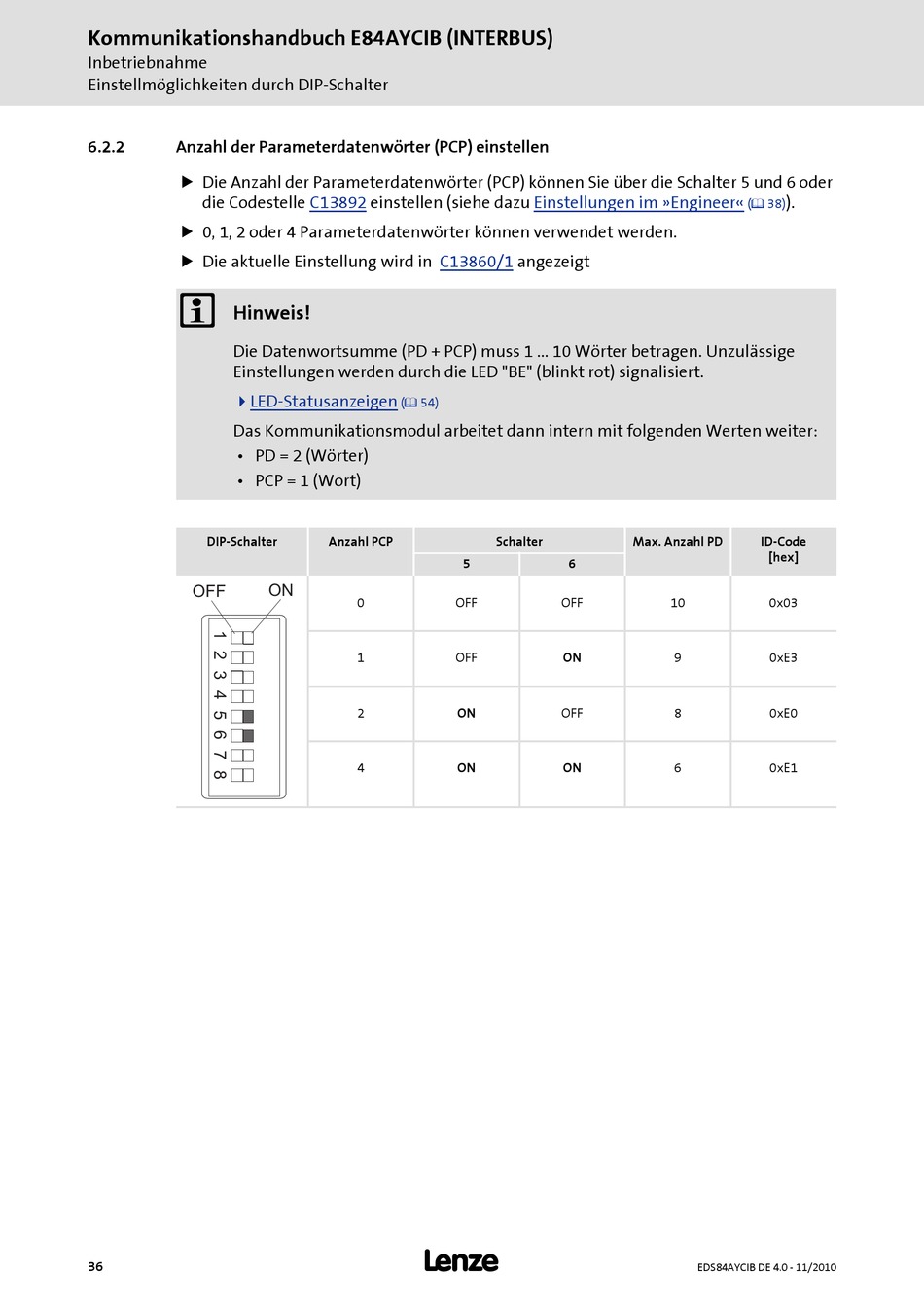

Kommunikationshandbuch E84AYCIB (INTERBUS)
Inbetriebnahme
Einstellmöglichkeiten durch DIP-Schalter
6.2.2
Anzahl der Parameterdatenwörter (PCP) einstellen
Die Anzahl der Parameterdatenwörter (PCP) können Sie über die Schalter 5 und 6 oder
die Codestelle
0, 1, 2 oder 4 Parameterdatenwörter können verwendet werden.
Die aktuelle Einstellung wird in
Hinweis!
Die Datenwortsumme (PD + PCP) muss 1 ... 10 Wörter betragen. Unzulässige
Einstellungen werden durch die LED "BE" (blinkt rot) signalisiert.
LED-Statusanzeigen
Das Kommunikationsmodul arbeitet dann intern mit folgenden Werten weiter:
• PD = 2 (Wörter)
• PCP = 1 (Wort)
DIP-Schalter
OFF
36
C13892
einstellen (siehe dazu
C13860/1
( 54)
Anzahl PCP
ON
0
1
2
4
L
Einstellungen im »Engineer«
angezeigt
Schalter
5
6
OFF
OFF
OFF
ON
ON
OFF
ON
ON
).
( 38)
Max. Anzahl PD
ID-Code
[hex]
10
0x03
9
0xE3
8
0xE0
6
0xE1
