- Die Mäheinheiten und Zwischengehäuse von der Verbin-
dungsstange (3) schieben.
Mähbalken in umgekehrter Reihenfolge wieder zusammen-
bauen. Dabei sind nachstehende Hinweise zu beachten.
- Zentrierringe (10) und Trennungsflächen der Mäheinheiten
und der Zwischengehäuse vor der Montage reinigen.
- Kontrollieren Sie, ob nicht irgendwelche verschmutzende
Teile zwischen den nicht abgebauten Mäheinheiten und
Zwischengehäusen geraten sind.

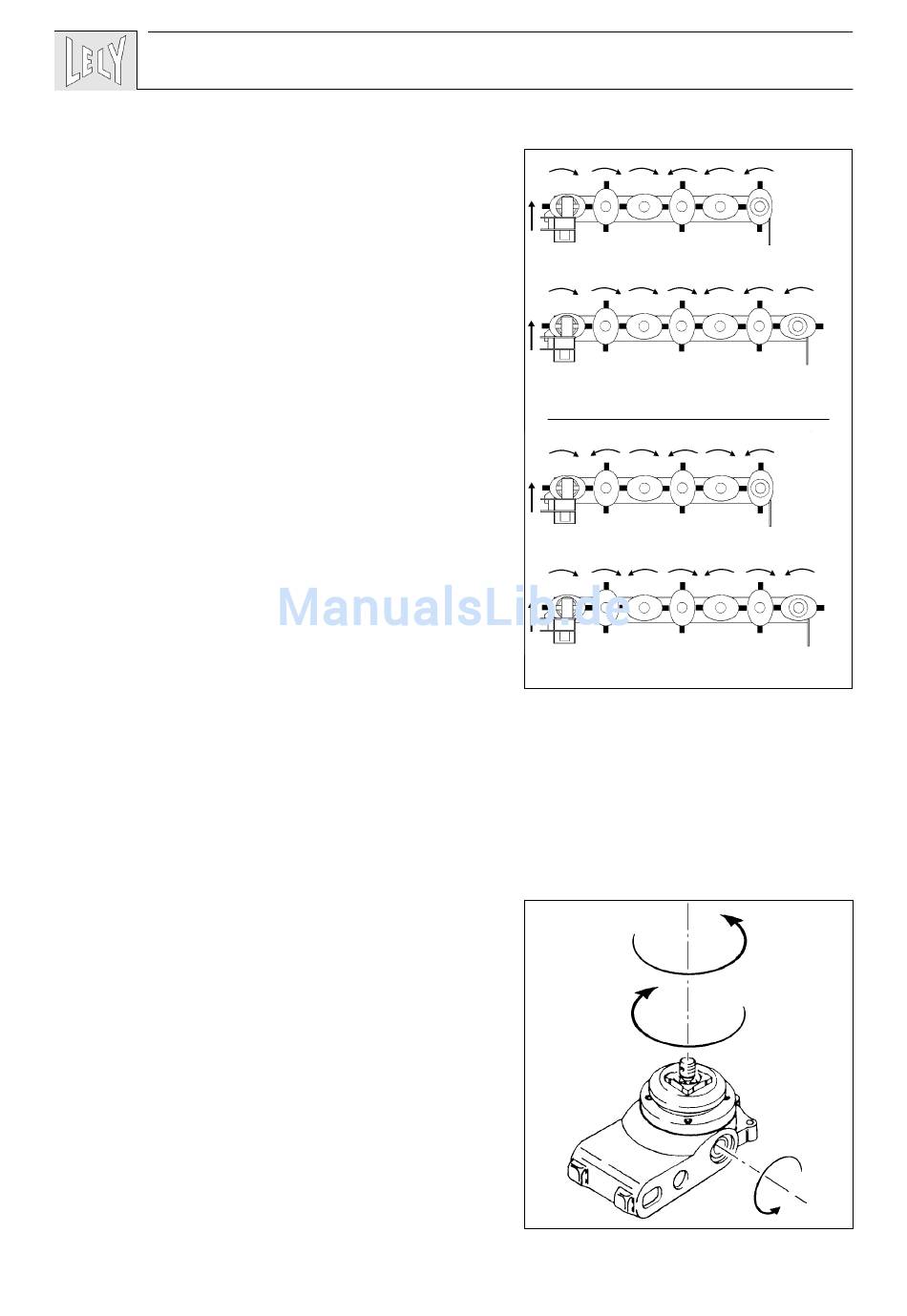

- Die Mäheinheiten mit Drehrichtung gemäss serienmässi-
ger Aufstellung (Bild A-3) oder einer Aufstellung nach
eigener Einsicht montieren.
• Eine rechtsdrehende Mäheinheit des SPLENDIMO TC
Mähwerks/ Mähknickzetters kann man wie folgt
erkennen:
Wenn die Nabe rechtsum gedreht wird (R, Bild A-4),
wird das Antriebszahnrad auf der rechten Seite (von
hinten gesehen) nach links mitdrehen.
• Eine linksdrehende Mäheinheit kann man wie folgt
erkennen:
Wenn die Nabe nach links gedreht wird (L, Bild A-4),
wird das Antriebszahnrad auf der rechten Seite nach
links mitdrehen.
Achten Sie darauf, dass sich die Mähscheiben um 90°
versetzt drehen. Wenn eine Mäheinheit nicht direkt auf
!
die Welle passt, soll man die Mähscheibe ein oder mehrere
Male um eine halbe Drehung verdrehen. bis sich die
Mäheinheit auf die Welle schieben lässt.
- Nach Abbau einer Mähscheibe, kontrollieren ob sich der
O-Ring im Druckstück befindet
- Kronenmutter (12, Bild A-1) mit einem Anzugsmoment
von 150-250 Nm (15-25 kgm) nachziehen und mit einem
Splint sichern. Sorgen Sie dafür, dass der Splint nicht über
den Drucktopf hinausragt.
- In der äusseren Mäheinheit soll die Sicherungsscheibe (13)
mit dem Sicherungsring angeordnet sein. Wenn diese
Einheit ausgewechselt wird, soll man die beiden hinüber-
bringen.
- Fett (Molykote BR 2 Plus) auf Ring (8) und Gewinde der
Verbindungsstange (3) und Mutter (7) auftragen. Mutter
auf die Stange aufdrehen.
- Mutter (7) nachziehen.
Anzugsmoment: 950 Nm (95 kgm).
Man kann das Anzugsmoment bewirken durch Verlänge-
Anlage A
SPLENDIMO 240 TCS
SPLENDIMO 280 TCS
SPLENDIMO 240 TCN
SPLENDIMO 280 TCN
L
R
93
A-3
A-4
