- Enlever l'écrou (7) et la bague (8).
- Enlever la plaque finale (9) avec le déflecteur à andain.
- Faire coulisser les unités et les entretoises pour les dégager
de l'arbre de transmission (3).
Pour remonter la barre de coupe, procéder dans l'ordre
inverse. Tenir compte des points suivants :
- Nettoyer les bagues de centrage (10) et les plans de
séparation des unités et des entretoises.
- S'assurer que des impuretés n'aient pas pénétré dans les
unités et les entretoises non démontées.

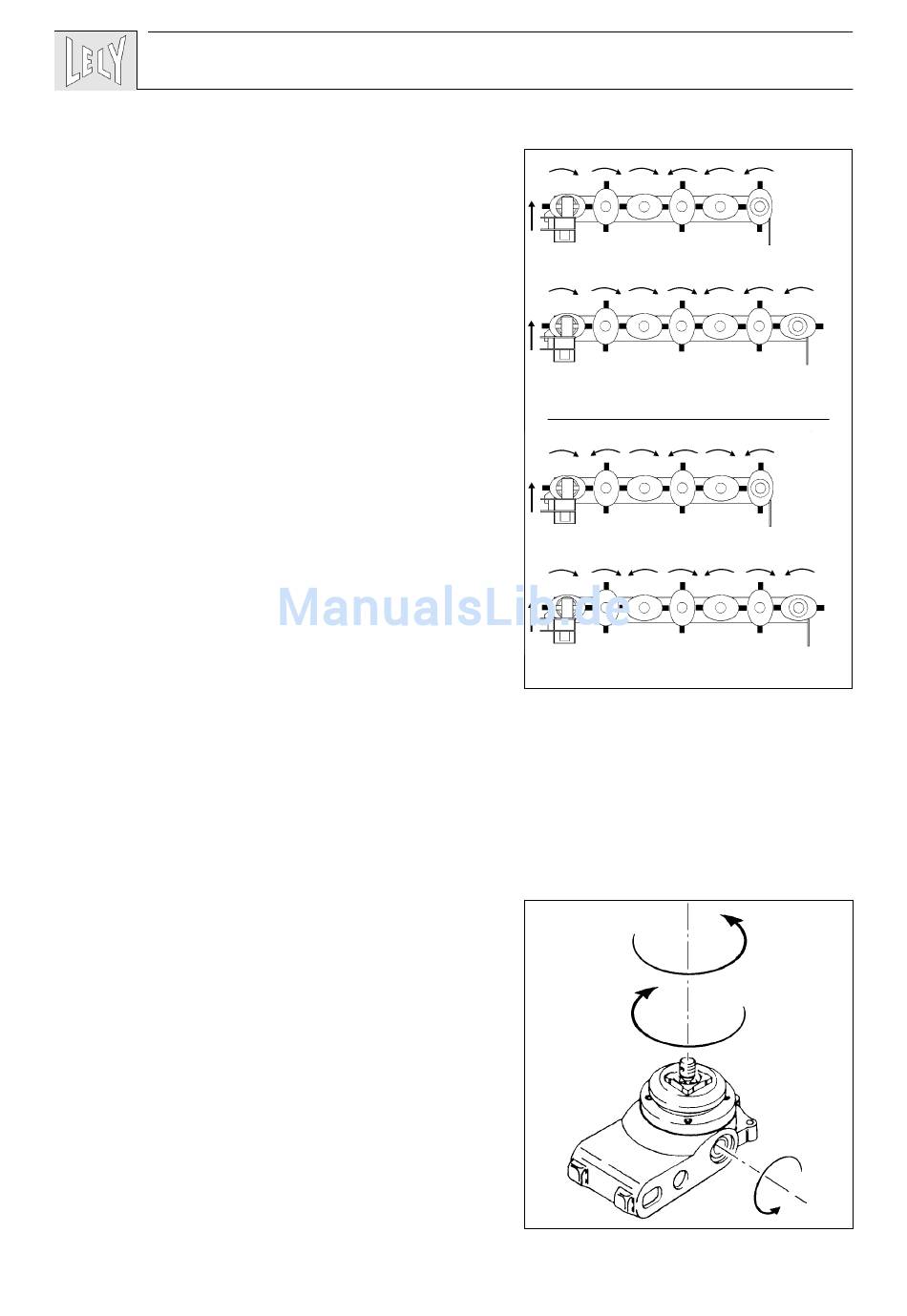

- Monter les éléments en respectant le sens de rotation
conformément à la disposition standard (fig. A-3) ou selon
une disposition de votre choix.
• U n e u n i t é à ro t a t i o n d ro i t e d e l a f a u c h e u s e /
conditionneuse SPLENDIMO TC se reconnaît comme
suit :
Si l'on tourne le moyeu vers la droite (R : fig. A-4), le
pignon d'entraînement sur le côté droit (vu de l'arrière)
tournera lui vers la gauche.
• Une unité à rotation gauche se reconnaît comme suit :
Si l'on tourne le moyeu vers la gauche (L : fig. A-4), le
pignon d'entraînement sur le côté droit tournera lui aussi
vers la gauche.
Veiller à ce que chaque disque soit placé successivement
dans un axe perpendiculaire par rapport au disque
!
précédent. Si une unité ne s'ajuste pas directement sur
l'arbre de transmission, il faut tourner le disque de 180°,
une ou plusieurs fois, jusqu'à ce que l'unité s'enfile sur
l'arbre.
- Après le démontage d'un disque: vérifier la présence de
l'anneau en "O" dans le chapeau.
- Serrer l'écrou à crénelé (12, fig. A-1) avec un moment de
serrage de 150 - 250 Nm (15-25 kgm) et le bloquer avec
une goupille fendue. Cette goupille ne doit pas dépasser le
chapeau.
- L'unité d'embout comporte une lamelle de blocage (13)
avec circlips. En cas de remplacement de l'unité d'embout,
ne pas oublier de réutiliser ces pièces.
- Enduire la bague (8), le filetage de la barre de jonction (3)
et l'écrou (7), de graisse (Molykote BR Plus ou Longterm 2
Plus).
Supplement A
SPLENDIMO 240 TCS
SPLENDIMO 280 TCS
SPLENDIMO 240 TCN
SPLENDIMO 280 TCN
L
R
69
A-3
A-4
