- Schuif de elementen en tussenstukken van de verbindings-
stang (3).
Bouw de maaibalk in omgekeerde volgorde op. Neem daarbij
de volgende punten in acht.
- Reinig de centreerringen (10) en de contactvlakken van de
elementen en de tussenstukken.
- Controleer of er geen vuil tussen niet gedemonteerde
elementen en tussenstukken is gekomen.

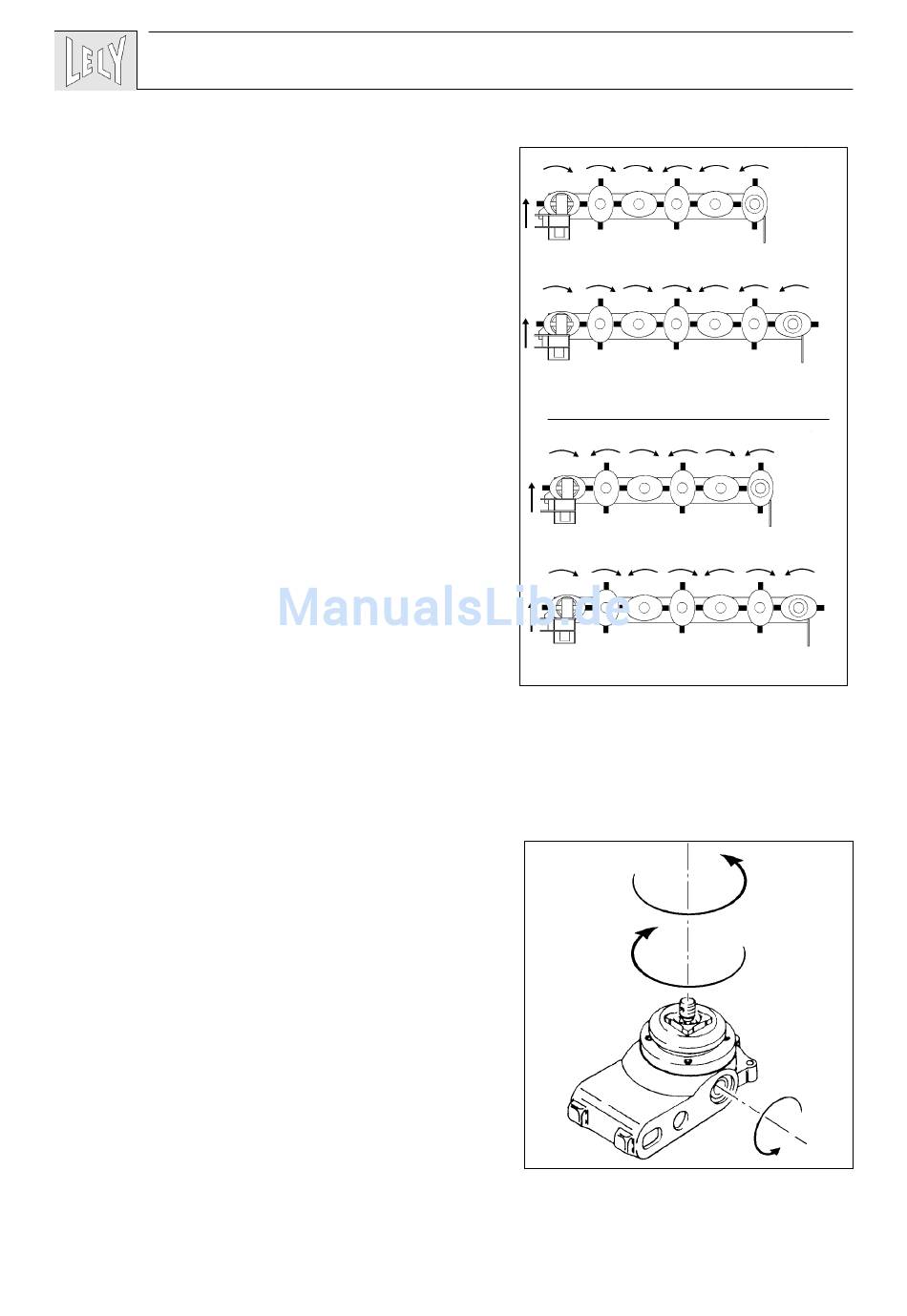

- Monteer de elementen met de draairichting in de standaard
opstelling (fig. A-3) of een opstelling naar eigen keuze.
• Een rechtsomdraaiend element van de SPLENDIMO TC
maaier/kneuzer is als volgt te herkennen:
Wanneer de naaf rechtsom wordt gedraaid (R: fig. A-4),
zal het aandrijftandwiel aan de rechterzijde (van ach-
teren gezien) linksom meedraaien.
• Een linksomdraaiend element is als volgt te herkennen:
Wanneer de naaf linksom wordt gedraaid (L: fig. A-4),
zal het aandrijftandwiel aan de rechterzijde linksom
meedraaien.
Zorg ervoor dat de maaischijven 90° ten opzichte van
!
elkaar zijn verdraaid. Als een element niet direct op de
aandrijfas kan worden geschoven moet de maaischijf één
of meerdere malen een halve slag worden verdraaid tot dit
wel mogelijk is.
- Als een maaischijf gedemonteerd is geweest, controleer
dan of de O-ring zich in het drukstuk bevindt.
- Zet de kroonmoer (12, fig. A-1) vast met een aanhaal-
moment van 150-250 Nm (15- 20 kgm) en borg deze met
een splitpen. Zorg ervoor dat de splitpen niet boven het
drukstuk uitsteekt.
- In het buitenste element moet het borgschijfje (13) met de
seegerring zijn aangebracht. In geval van vervanging van
dit element moeten deze worden overgezet.
- Breng vet (Molykote BR 2 Plus) aan op de ring (8) en het
schroefdraad van de verbindingsstang (3) en de moer (7).
Draai de moer op de stang.
Bijlage A
®
SPLENDIMO 240 TCS
®
SPLENDIMO 280 TCS
®
SPLENDIMO 240 TCN
®
SPLENDIMO 280 TCN
L
R
21
A-3
A-4
