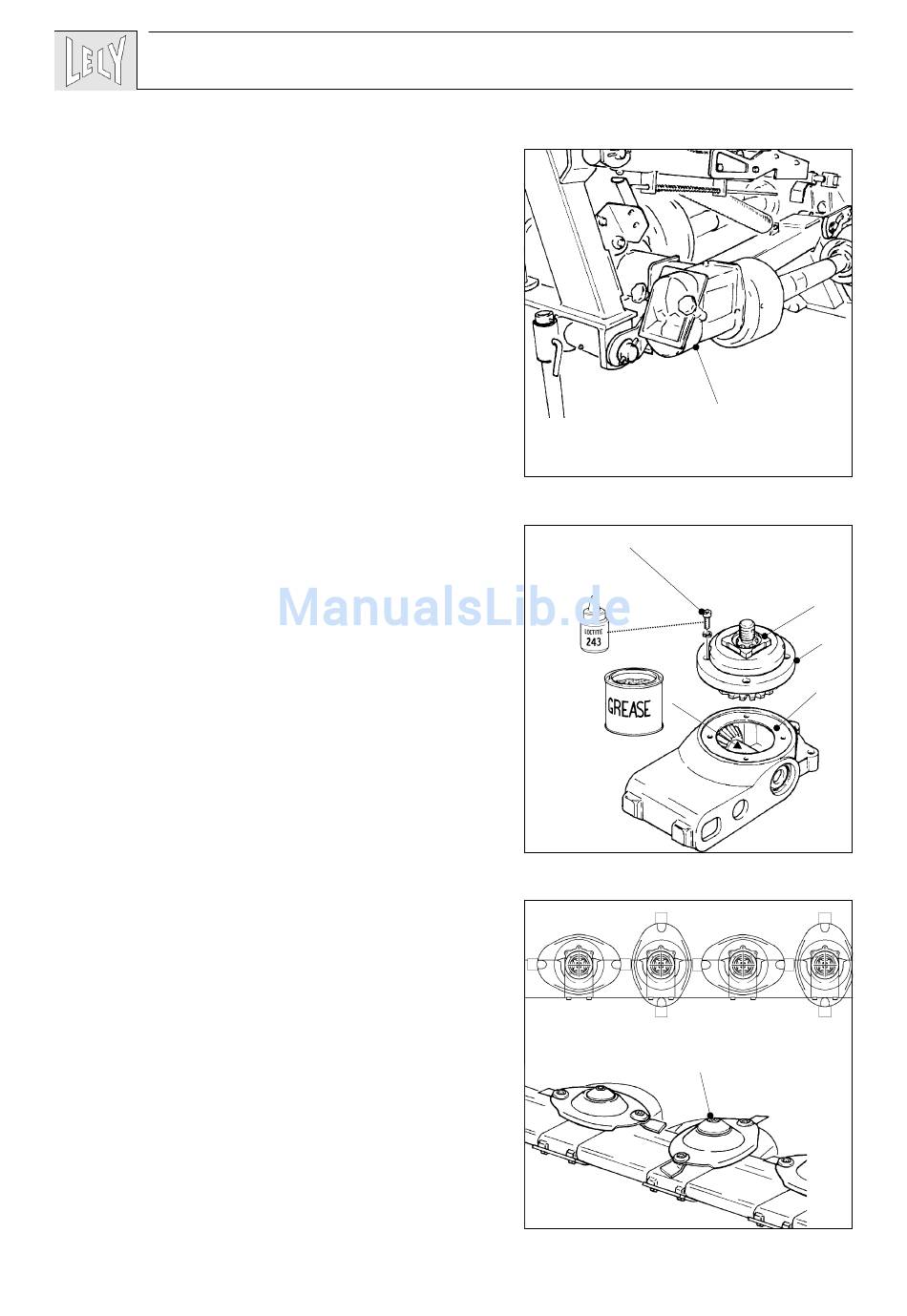

- Remplir la boîte de vitesses (D, fig. 28) avec 0,8 l d'huile
(GP80W-90).
Graissage des unités de fauchage
7.6
Renouveler la graisse des unités de fauchage toutes les 500
heures de service ou après fauchage de 1000 hectares.
Respecter les instructions suivantes :
- Enlever le disque de fauchage.
- Retirer le boîtier de roulement (A, fig. 29) de l'unité.
Veiller à ce que les rondelles (B) restent dans leur position.
Lorsque plusieurs boîtiers de roulement sont démontés en
!
même temps, s'assurer que chaque boîtier soit remis sur
l'unité de fauchage dont il a été retiré.
- Eliminer la graisse de l'unité. Ne pas utiliser de solvants
néfastes à l'étanchéité et/ou au graissage des roulements.
- Remplir l'unité de 95 g de graisse.
(Utiliser une graisse correspondant à la classification
NLGI 0, type de graisse à base de savon calcium-lithium ou
lithium / Shell Alvania WR 0)
!
Respecter exactement la quantité indiquée pour éviter une
surchauffe ou des dégâts causés à l'unité.
- Replacer le boîtier de roulement sur l'unité de fauchage.
Tourner le moyeu (C, fig. 29) de façon à ce qu'il soit en
ligne avec celui de l'unité voisine (fig. 30).
- Enduire le filetage des vis CHC de Loctite 243 et serrer
avec un moment de serrage de 36 Nm (3,6 kgm).
- Contrôler, auprès de l'écrou crénelé, si le joint en « O » se
trouve dans le chapeau.
- Monter le disque de fauchage. Serrer l'écrou crénelé avec
un moment de serrage de 150-250 Nm (15-25 kgm).
Bloquer l'écrou avec une goupille fendue. Veiller à ce que
la goupille fendue ne dépasse pas du chapeau.
D
36 Nm
(3,6 kgm)
150-250 Nm
(15-25 kgm)
67
28
C
A
B
29
30
