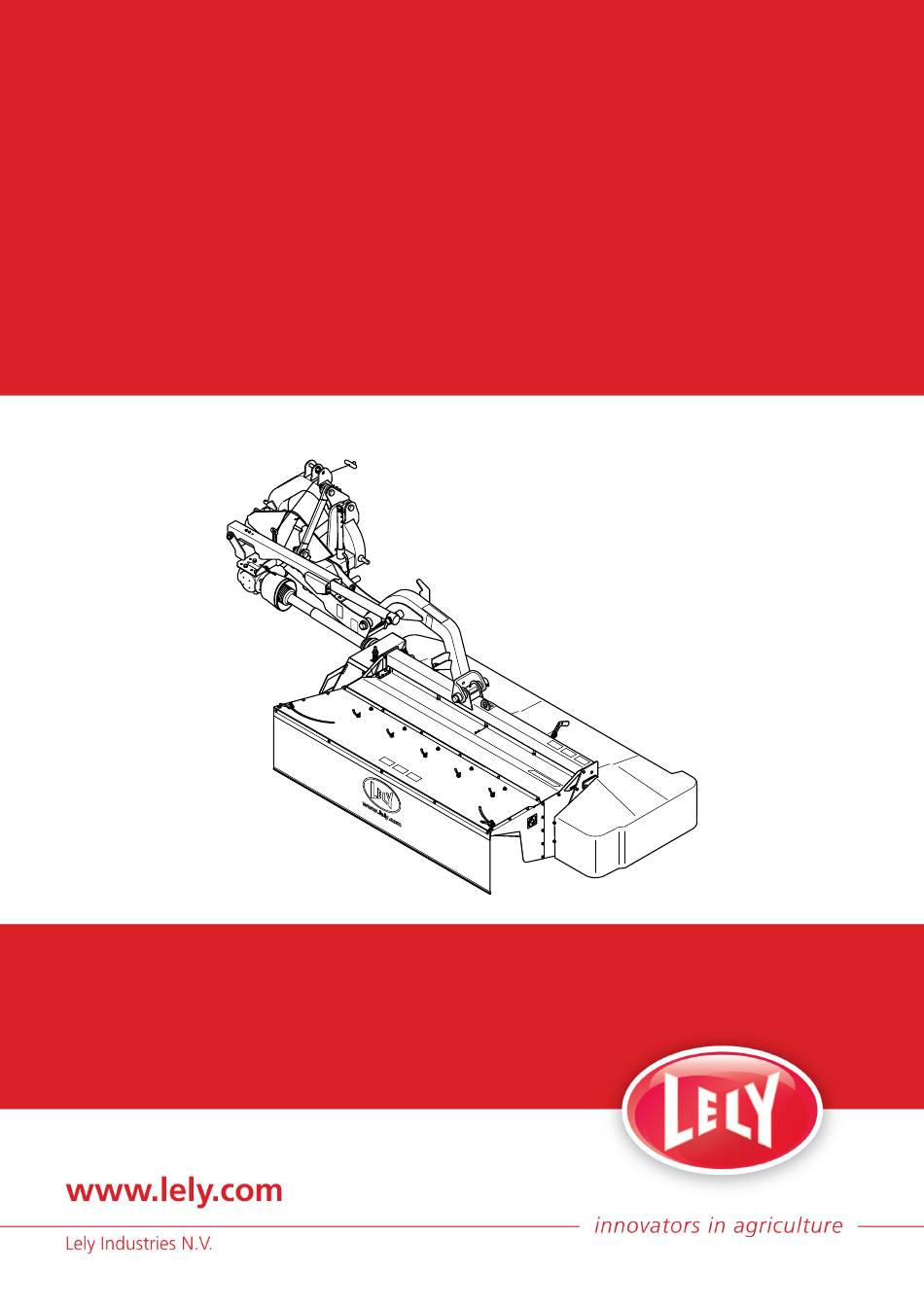

Lely Splendimo
240 MC
M-H027.1103DE
Betriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LELY Splendimo 240 MC

Inhaltszusammenfassung für LELY Splendimo 240 MC

  • Seite 1 Lely Splendimo 240 MC M-H027.1103DE Betriebsanleitung...

  • Seite 2: Inhalt Des Handbuchs

    Sie sich damit vertraut. Ein Nichtbefolgen kann zu Verletzungen oder Schäden an der Anlage führen. Wenden Sie sich bitte an Ihr örtliches Lely Center, falls Sie die Informationen in diesem Handbuch nicht verstehen oder zusätzliche Informationen benötigen.

  • Seite 3: Garantiebedingungen

    Das Typen- und Seriennummernschild befindet sich on the front of the headstock. Geben Sie immer die Typen- und Seriennummer Ihres Produkts an, wenn Sie sich mit Ihrem örtlichen LELY Center in Verbindung setzen oder Ersatzteile bestellen. Typen- und Seriennummernschild Wir empfehlen Ihnen, Typen- und Seriennummer Ihres Produkts in die nachstehende Tabelle einzutragen.

  • Seite 5: Inhaltsverzeichnis

    Ernteguttrenner........................1-5 1.4.6 Zusätzliche Riemenscheibe.....................1-6 Sicherheit............................2-1 Warnhinweise...........................2-1 Sicherheitsanweisungen......................2-1 Erläuterung der Sicherheitsaufkleber am Splendimo 240 MC..........2-2 Position der Sicherheitsaufkleber am Splendimo 240 MC............2-3 Betrieb..............................3-1 Den Splendimo an den Schlepper ankuppeln................3-1 Den Splendimo vom Schlepper abkuppeln................3-2 Den Splendimo in die Transportstellung bringen..............3-4 Den Splendimo von der Transportstellung in die Arbeitsstellung bringen........3-5 Den Splendimo von der Arbeitsstellung in die Vorgewendestellung bringen......3-5...
  • Seite 6 Demontieren und Montieren einer Mähscheibe..............5-14 5.3.3 Demontieren und Montieren einer Mähscheibe auf einer Antriebseinheit......5-15 5.3.4 Demontieren des Mähbalkens....................5-18 5.3.5 Zusammenbauen des Mähbalkens..................5-20 Zeichnungen und Tabellen........................6-1 Hydraulikschema Splendimo 240 MC..................6-1 Anzugsmoment-Tabelle für Schraube und Mutter..............6-1 Störungsbeseitigung..........................7-1 Spezifikationen...........................8-1 Spezifikationen Splendimo 240 MC..................8-1 Inhaltsverzeichnis...

  • Seite 7: Einleitung

    EINLEITUNG Der Lely Splendimo 240 MC ist ein Mähwerk zum Mähen und Aufbereiten von Erntegut. Der Lely Splendimo 240 MC kann für Böschungen von bis zu 20° Steigung bzw. Gefälle (vom Schlepper aus gesehen) eingesetzt werden und fährt mit Geschwindigkeiten von bis zu 20 km/h. Die zentrale Aufhängung des Splendimo garantiert eine optimale Geländeanpassung des Lely Splendimo...

  • Seite 8: Mähbalken

    Hydraulikzylinder - 7. Verstellhebel Aufbereiterplatte - 8. Mäheinheit - 9. Mähbalken - 10. Impeller-Aufbereiter - 11. Verstellhebel Schwadbreite - 12. Keilriemengehäuse - 13. Spannvorrichtung Abbildung 1. Übersicht des Lely Splendimo 240 MC Mähbalken Die Mäheinheiten befinden sich auf dem Mähbalken. Dank des modularen Konzepts des Mähbalkens können die Mäheinheiten und Antriebswellen...

  • Seite 9: Impeller-Aufbereiter

    Impeller-Aufbereiter Der Impeller-Aufbereiter rauht Teile der Wachsschicht der Halme an. Er kann das Erntegut breitflächig hinter dem Mähwerk verteilen oder auf schmale Schwade hinter dem Mähwerk ablegen. Dadurch kommt das Erntegut kaum mit dem Feld in Berührung und das Erntegut wird auch nicht erneut überfahren. Der Impeller-Aufbereiter arbeitet nahezu über die gesamte Mähbreite.

  • Seite 10: Optionales Zubehör Splendimo 240 Mc

    Optionales Zubehör Splendimo 240 MC 1.4.1 Verschleißplatten Unter den Kufen können Verschleißplatten angebracht werden, um einen Verschleiß der Kufen zu reduzieren. Die Verschleißplatten sind in einer Stärke von 4 mm oder 8 mm lieferbar. 1. Verschleißplatte - 2. Schutzkufe Abbildung 2. Verschleißplatte und Schutzkufe 1.4.2...

  • Seite 11: Breitverteilsatz

    1.4.4 Breitverteilsatz Der Breitverteilsatz enthält Auswurfflügel, die am Aufbereiter des Mähwerks montiert werden können. Damit wird das Erntegut über die gesamte Breite des Mähbalkens verteilt. Je nach Wetterbedingungen kann dadurch das Zetten überflüssig werden. In manchen Fällen genügt es, lediglich den großen Auswurfflügel zu montieren.

  • Seite 12: Zusätzliche Riemenscheibe

    1.4.6 Zusätzliche Riemenscheibe Die normale Rotordrehzahl des Splendimo 240 MC beträgt 890 or 1000 rpm. Um die Drehzahl des Aufbereiterrotors zu ändern, kann die Riemenscheibe des Aufbereiterrotors ausgewechselt werden. So kann die Rotordrehzahl des Aufbereiters für ein geringere Aufbereitungsintensität oder eine verbesserte Erntegutförderung justiert werden.

  • Seite 13: Sicherheit

    SICHERHEIT Dieses Kapitel enthält die für die Verwendung oder Wartung an Ihrem Lely Splendimo einzuhaltenden Sicherheitsanweisungen. Auch die am Lely Splendimo angebrachten Sicherheitsaufkleber werden erklärt. Warnhinweise Beachten Sie die Warnhinweise GEFAHR, WARNUNG und ACHTUNG. Diese Warnhinweise haben im Einzelnen die folgende Bedeutung:...

  • Seite 14: Erläuterung Der Sicherheitsaufkleber Am Splendimo 240 Mc

    Schutzbrille und Gehörschutz. • Reinigen oder ersetzen Sie die Sicherheitsaufkleber regelmäßig, damit sie immer gut lesbar sind. Erläuterung der Sicherheitsaufkleber am Splendimo 240 MC Lesen Sie die Betriebsanleitung aufmerksam durch, bevor Sie den Splendimo bedienen. Halten Sie einen Sicherheitsabstand zum Splendimo ein, wenn der Schleppermotor läuft.

  • Seite 15: Position Der Sicherheitsaufkleber Am Splendimo 240 Mc

    Betreiben Sie den Splendimo nie mit einer höheren Zapfwellendrehzahl als 1000 rpm Betreiben Sie den Splendimo niemals mit einer höheren Zapfwellendrehzahl als 540 rpm Position der Sicherheitsaufkleber am Splendimo 240 MC Abbildung 7. Position der Sicherheitsaufkleber am Lely Splendimo 240 MC Sicherheit...
  • Seite 16 Sicherheit...

  • Seite 17: Betrieb

    BETRIEB Den Splendimo an den Schlepper ankuppeln Justieren Sie die 3-Punkt-Aufhängung des Schleppers, bis die Arme auf gleicher Höhe sind. Wählen Sie zwischen Ankuppelpunkt 1 oder Ankuppelpunkt 2. Ankuppelposition 1 wird empfohlen Zum korrekten Ankuppeln sollte sich die erste Mähscheibe nicht in der Hinweis: Radspur des Schleppers befinden.

  • Seite 18: Den Splendimo Vom Schlepper Abkuppeln

    1. Ankuppelposition 1 - 2 Ankuppelposition 2 Abbildung 8. Ankuppelpunkte Den Splendimo vom Schlepper abkuppeln Stellen Sie den Schlepper immer auf festem Boden ab, wenn Sie den Warnung Splendimo vom Schlepper abkuppeln. Achten Sie darauf, dass sich niemand in der Nähe des Splendimo aufhält, Warnung wenn Sie ihn vom Schlepper abkuppeln.
  • Seite 19 Koppeln Sie die zwei Hydraulikschläuche vom Hydrauliksystem des Schleppers ab. Bringen Sie die beiden Staubkappen auf den zwei Hydraulikschläuchen Befestigen Sie die beiden Hydraulikschläuche an der Halterung des Dreipunktturms. Der Kugelhahn des Hydrauliksystems sollte immer geschlossen sein. Ein Vorsicht Öffnen des Kugelhahns führt zu einem Druckverlust im Hydrauliksystem und der Splendimo wird instabil.

  • Seite 20: Den Splendimo In Die Transportstellung Bringen

    Den Splendimo in die Transportstellung bringen Achten Sie darauf, dass sich niemand in der Gefahrenzone aufhält, wenn Warnung Sie den Splendimo in die Transportstellung bringen. Achten Sie darauf, dass der Vorderachsdruck des Schleppers ausreichend ist Vorsicht (ggf. Ballastfrontgewichte verwenden) und der maximal zulässige Hinterachsdruck nicht überschreiten wird, wenn sich der Splendimo in der Transportstellung befindet.

  • Seite 21: Den Splendimo Von Der Transportstellung In Die Arbeitsstellung Bringen

    Den Splendimo von der Transportstellung in die Arbeitsstellung bringen Achten Sie darauf, dass sich niemand in der Gefahrenzone aufhält, wenn Warnung Sie den Splendimo in die Vorgewendestellung bringen. Achten Sie darauf, dass sich die Zapfwelle nicht dreht, wenn sich der Warnung Splendimo in der Transportstellung befindet.

  • Seite 22: Mit Dem Mähen Beginnen

    Mit dem Mähen beginnen Achten Sie darauf, dass sich niemand in der Nähe des Splendimo aufhält, Warnung wenn Sie die Zapfwelle ankuppeln. Achten Sie darauf, dass sich niemand im Umkreis von 25 meter zum Warnung Splendimo aufhält, wenn Sie mit diesem arbeiten. Überschreiten Sie nicht die am Splendimo angezeigte maximale Vorsicht Zapfwellendrehzahl.
  • Seite 23 Trifft der Splendimo auf ein Hindernis und der Kollisionsschutz wird aktiviert: Stoppen Sie sofort den Schlepper. Fahren Sie einige Meter zurück, bis der Kollisionsschutz zurückgesetzt wird. Vergewissern Sie sich, dass der Splendimo nicht beschädigt ist und Warnung sicher verwendet werden kann. Bringen Sie den Splendimo in die Vorgewendestellung.

  • Seite 24: Das Mähen Beenden

    Das Mähen beenden Schalten Sie immer den Schleppermotor aus, bevor Sie die Warnung Schlepperkabine verlassen. Stoppen Sie den Schlepper. Bringen Sie den Splendimo in die Vorgewendestellung. Entriegeln Sie die Zapfwelle. Warten Sie, bis alle beweglichen Teile des Splendimo zum Stillstand Warnung gekommen sind.

  • Seite 25: Tests Und Einstellungen

    TESTS UND EINSTELLUNGEN Einstellen der Mähhöhe Stellen Sie die Mähhöhe am Oberlenker des Schleppers ein. Abbildung 14. Mähhöhe Tests und Einstellungen...

  • Seite 26: Einstellen Des Bodendrucks

    Einstellen des Bodendrucks Bringen Sie den Splendimo in die Arbeitsstellung. Entriegeln Sie die Zapfwelle. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, Warnung bevor Sie Einstellungen am Splendimo vornehmen. Um das Hydrauliksystem zu öffnen und den Druck abzulassen, drehen Sie den Kugelhahn gegen den Uhrzeigersinn.

  • Seite 27: Einstellen Der Aufbereitungsintensität

    Abbildung 15. Hydraulikmanometer und Kugelhahn Einstellen der Aufbereitungsintensität Entfernen Sie den Sicherungsstift am Verstellhebel der Aufbereiterplatte. In der oberen Lochstellung ist die Aufbereitungsintensität am höchsten. Hinweis: In der unteren Lochstellung ist die Aufbereitungsintensität am niedrigsten. Stecken Sie den Verstellhebel der Aufbereiterplatte in das entsprechende Loch der Hebelhalterung.
  • Seite 28 Abbildung 16. Verstellhebel für Aufbereitungsintensität Tests und Einstellungen...

  • Seite 29: Einstellen Der Schwadbreite

    Einstellen der Schwadbreite Links und rechts am Splendimo: Zum Entriegeln drehen Sie den Verstellhebel für die Schwadbreite gegen den Uhrzeigersinn. Zum Einstellen der Schwadbreite, bewegen Sie den Verstellhebel für die Schwadbreite seitwärts. In der äußeren Stellung ist die Schwadbreite am größten. In der inneren Hinweis: Stellung ist die Schwadbreite am kleinsten.

  • Seite 30: Einstellen Der Keilriemenspannung

    Einstellen der Keilriemenspannung Kuppeln Sie die Sekundärwelle ab. Drehen Sie die Schrauben (1) aus der Abdeckung der Inspektionsöffnung heraus. Nehmen die Abdeckung (2) der Inspektionsöffnung ab. Entfernen Sie die Muttern (3) und (4). Die Muttern (3) und (4) sind durch die Inspektionsöffnung zugänglich. Hinweis: Drehen Sie die Schrauben (5) heraus.
  • Seite 31 Abbildung 19. Einstellen der Keilriemenspannung Tests und Einstellungen...

  • Seite 32: Einstellen Der Aufbereiterplatte

    Einstellen der Aufbereiterplatte Entfernen Sie die Muttern (1a, 1b und 2). Entfernen Sie die Aufbereiterplatte. Stecken Sie die Schrauben in die jeweiligen Öffnungen. Bringen Sie die Muttern (1a, 1b und 2) an. Abbildung 20. Einstellen der Aufbereiterplatte Einstellen der Rotordrehzahl (falls eine zusätzlich Riemenscheibe verfügbar ist) •...
  • Seite 33 Nehmen Sie die Spannvorrichtung und die Riemenscheibe ab. Verwenden Sie beim Einsetzen einer neuen Riemenscheibe kein Schmieröl Vorsicht oder -fett. Setzen Sie die Spannvorrichtung auf die Rotorwelle des Aufbereiters. Schieben Sie die neue Riemenscheibe auf die Spannvorrichtung. Richten Sie die Riemenscheibe mit der oberen und linken Riemenscheibe aus.
  • Seite 34 4-10 Tests und Einstellungen...

  • Seite 35: Wartung

    WARTUNG Planmäßige Wartung 5.1.1 Wartung nach dem Einsatz • Reinigen Sie den Splendimo (Seite 5-3). • Achten Sie darauf, dass die Klingenbolzen fest angezogen sind. • Achten Sie darauf, dass die Mähscheiben mit dem korrekten Anzugsmoment festgezogen sind. • Schmieren Sie den Splendimo mit einem Korrosionsschutzmittel. 5.1.2 Wartung nach den ersten 30 Betriebsstunden Nach der ersten Verwendung des Splendimo oder nachdem ein neues...

  • Seite 36: Wartung Nach Längerer Einlagerung

    • Achten Sie darauf, dass die Mähscheiben mit dem korrekten Anzugsmoment festgezogen sind. • Kontrollieren Sie den Splendimo auf Beschädigungen und Defekte. Reparieren oder ersetzen Sie defekte Teile. • Kontrollieren Sie das Hydrauliksystem auf Leckagen und beschädigte Teile. Reparieren oder ersetzen Sie defekte Teile. •...

  • Seite 37: Präventive Wartung

    Präventive Wartung 5.2.1 Reinigen des Splendimo Stellen Sie sicher, dass sich der Splendimo in der Parkstellung befindet. Heben Sie die Schutzvorrichtungen an und befestigen Sie diese mit dem Haken. Reinigen Sie den Splendimo gründlich durch Abspritzen. Haken Sie die Zapfwelle kurz bei der niedrigst möglichen Motordrehzahl vorsichtig ein, um evtl.

  • Seite 38: Schmieren Der Zapfwelle

    5.2.3 Schmieren der Zapfwelle • Anforderungen: • Fettpumpe • Biologisch abbaubares Schmierfett (Total Biomultis SEP2 oder vergleichbar) Schmieren Sie die Zapfwelle mit Hilfe einer Fettpumpe. Schmieren Sie die Profilrohre der Zapfwelle. Abbildung 23. Schmierstellen der Zapfwelle Wartung...

  • Seite 39: Lagerblöcke Des Aufbereiterrotors Schmieren

    5.2.4 Lagerblöcke des Aufbereiterrotors schmieren • Anforderungen: • Fettpumpe • Biologisch abbaubares Schmierfett (Total Biomultis SEP2 oder vergleichbar) Schmieren Sie die Lagerblöcke des Aufbereiterrotors mit Hilfe einer Fettpumpe. Abbildung 24. Lagerblöcke des Aufbereiterrotors Wartung...

  • Seite 40: Getriebeöl Wechseln

    5.2.5 Getriebeöl wechseln • Anforderungen: • Auffangbehälter (Inhalt mindestens: 3 Liter) • GX85-W140 Getriebeöl oder vergleichbar Eine zu geringe Ölmenge kann zu einem Überhitzen und dauerhaften Schäden Vorsicht am Getriebe führen. Reinigen Sie den Bereich um die Ablassschrauben und Füllstopfen herum.
  • Seite 41 Tauschen Sie das Öl nach den ersten 30 Betriebsstunden und dann alle 250 Betriebsstunden aus gegen GX85-W140 Getriebeöl oder vergleichbar. 1. Ablassschraube - 2. Füllstopfen A. Getriebe - B. Getriebe - C. Antriebseinheit Abbildung 25. Getriebeöl und Öl der Antriebseinheit wechseln Wartung...

  • Seite 42: Öl Der Antriebseinheit Wechseln

    5.2.6 Öl der Antriebseinheit wechseln • Anforderungen: • Auffangbehälter (Inhalt mindestens: 0,5 Liter) • GX85-W140 Getriebeöl oder vergleichbar Eine zu geringe Ölmenge kann zu einem Überhitzen und dauerhaften Schäden Vorsicht an der Antriebseinheit führen. Bringen Sie den Splendimo in die Transportstellung (Seite 3-4). Stellen Sie einen Auffangbehälter unter die Antriebseinheit C.

  • Seite 43: Mäheinheit Schmieren

    5.2.7 Mäheinheit schmieren • Anforderungen: • Shell Alvania WR 0 oder gleichwertig • Loctite 243 • Drehmomentschlüssel Verwenden Sie kein Lösungsmittel, um die Mäheinheit von Fett zu reinigen. Vorsicht Lösungsmittel kann die Dichtungen und Lager beschädigen. Eine zu geringe Schmierfettmenge kann zu einem Überhitzen und Vorsicht Beschädigen der Mäheinheit führen.
  • Seite 44 1. Splint - 2. Kronenmutter - 3. Druckstück - 4. O-Ring - 5. Mähscheibe 6. Zylinderschraube - 7. Lagergehäuse - 8. Unterlegscheibe Abbildung 26. Schmieren einer Mäheinheit 5-10 Wartung...

  • Seite 45: Korrektive Wartung

    Ziehen Sie das Lely Spezialwerkzeug für Mähklingenwechsel nach unten, um den Splendimo Clip aus der Verriegelung (1) zu lösen. Entfernen Sie den Splendimo Clip (2). Klemmt der Klingenbolzen, kann er mit der Spitze des Lely Hinweis: Spezialwerkzeugs für den Mähklingenwechsel gelöst werden.
  • Seite 46 Stecken Sie den Klingenbolzen in die Öffnungen von Mähklinge und Mähscheibe (4). Bringen Sie einen neuen Splendimo Clip am Klingenbolzen (4) am. Schlagen Sie mit dem Hammer den Splendimo Clip in die Nut des Klingenbolzens, bis der Splendimo Clip hinter dem Sicherungsnocken (5) einrastet.
  • Seite 47 Abbildung 28. Lely Spezialwerkzeug für Mähklingenwechsel Wartung 5-13...

  • Seite 48: Demontieren Und Montieren Einer Mähscheibe

    5.3.2 Demontieren und Montieren einer Mähscheibe Nehmen Sie oben auf der Mähscheibe (5) den Splint (1) aus der Kronenmutter (2). Entfernen Sie die Kronenmutter (2). Entfernen Sie das Druckstück (3). Achten Sie darauf, dass der O-Ring (4) nicht über das Druckstück hinausragt.

  • Seite 49: Demontieren Und Montieren Einer Mähscheibe Auf Einer Antriebseinheit

    5.3.3 Demontieren und Montieren einer Mähscheibe auf einer Antriebseinheit Entfernen Sie das Gehäuse des Keilriemens. Um die Keilriemen zu entspannen, drehen Sie die Spannvorrichtung gegen den Uhrzeigersinn. Nehmen Sie die Keilriemen ab. Drehen Sie die drei Schrauben aus der Abdeckung (1) und nehmen Sie anschließend die Abdeckung ab.
  • Seite 50 1. Abdeckung - 2. Getriebe - 3. Achsende - 4. Gabel - 5. Hut - 6. Mähscheibe - 7. Lagergehäuse Abbildung 30. Explosionszeichnung des Antriebsstrangs 5-16 Wartung...
  • Seite 51 Abbildung 31. Keilriemenspannung lösen Wartung 5-17...

  • Seite 52: Demontieren Des Mähbalkens

    5.3.4 Demontieren des Mähbalkens • Anforderungen: • Steckschlüssel 46 mm • Drehmomentschlüssel • 150 cm Verlängerungsrohr Reinigen Sie den Mähbalken. Kuppeln Sie den Splendimo an den Schlepper an (Seite 3-1). Senken Sie den Splendimo auf einen ebenen Boden ab. Entfernen Sie die Sicherungsplatte (11). Verlängern Sie den Drehmomentschlüssel mit dem 150 cm Verlängerungsrohr.
  • Seite 53 1. Mähklinge - 2. Mähscheibe - 3. Druckstück - 4. Kronenmutter - 5. Hut - 6. Hut - 7. Antriebswelle - 8. Zentrierring - 9. Abstandshalter - 10. Mäheinheit - 11. Sicherungsstift - 12. Sicherungsring - 13. Sicherungsplatte -14. Unterlegscheibe - 15. Schraube M10 x 20 - 16. Mutter M30 - 17.

  • Seite 54: Zusammenbauen Des Mähbalkens

    5.3.5 Zusammenbauen des Mähbalkens • Anforderungen: • Steckschlüssel 46 mm • Drehmomentschlüssel • 150 cm Verlängerungsrohr • Castrol Tarp oder vergleichbar • Molykote BR2 Plus oder vergleichbar • Molykote P74 oder vergleichbar Reinigen Sie: • die Zentrierringe (6) • die Kontaktflächen der Mäheinheiten (8) und Abstandshalter (7). Achten Sie darauf, dass alle Kontaktflächen sauber sind.
  • Seite 55 Auf beiden Seiten des Splendimo: Achten Sie darauf, dass sich die fünf Löcher der Endplatte und die fünf Löcher unten an der Stütze übereinander befinden. Ziehen Sie die fünf Schrauben (16) handfest an. Ziehen Sie die fünf Schrauben (16) mit einem Anzugsmoment von 120 Nm (12 kgm) fest.
  • Seite 56 Abbildung 34. Drehrichtung der Mäheinheiten Abbildung 35. Mutter M30 mit Drehmomentschlüssel festziehen 5-22 Wartung...

  • Seite 57: Zeichnungen Und Tabellen

    ZEICHNUNGEN UND TABELLEN Hydraulikschema Splendimo 240 MC 1. Akkumulator 2. Manometer 3. Verbindungsblock 4. Kugelhahn 5. Drosselventil (1-Weg) 6. Kombinierter Zylinder 6a. Einfachwirkende Komponente (Bodendruckentlastung) 6b. Doppeltwirkende Komponente (Heben und Senken) 7. Drossel Abbildung 36. Hydraulikschema mechanische Steuerung Anzugsmoment-Tabelle für Schraube und Mutter Die folgende Tabelle zeigt das normale Anzugsmoment für alle am Splendimo...
  • Seite 58 Zeichnungen und Tabellen...

  • Seite 59: Störungsbeseitigung

    STÖRUNGSBESEITIGUNG Der Durchsatz des Ernteguts ist nicht konstant. • Nicht zu langsam fahren. Die effektivste Arbeitsgeschwindigkeit beginnt bei 8 km/h. • Aufbereitungsintensität einstellen (Seite 4-8). • Aufbereiterplatte justieren (Seite 4-8). • Rotordrehzahl einstellen. • Mitnehmerplatten montieren. Das Mähwerk dringt in den Boden ein. •...
  • Seite 60 Störungsbeseitigung...

  • Seite 61: Spezifikationen

    SPEZIFIKATIONEN Spezifikationen Splendimo 240 MC Arbeitsbreite 2,4 m Transportbreite 1,4 m Transporthöhe 3,4 m Anzahl der Mähscheiben/Klingen 6/12 Mähhöhe ± 30 mm und höher Am Oberlenker stufenlos einstellbar Schwadbreite ca. 0,70 - 2,40 m Arbeitsbereich bis zu 20° Steigung/Gefälle (vom Schlepper...
  • Seite 62 Spezifikationen...
  • Seite 63 LEERSEITE...
  • Seite 64 LELY INDUSTRIES NV Weverskade 110 NL-3147 PA Maassluis Tel +31 (0)10 - 59 96 333 Fax +31 (0)10 - 59 96 444 www.lely.com Live Life Lely...
