A DE-/MONTAGE VAN DE MAAIBALK

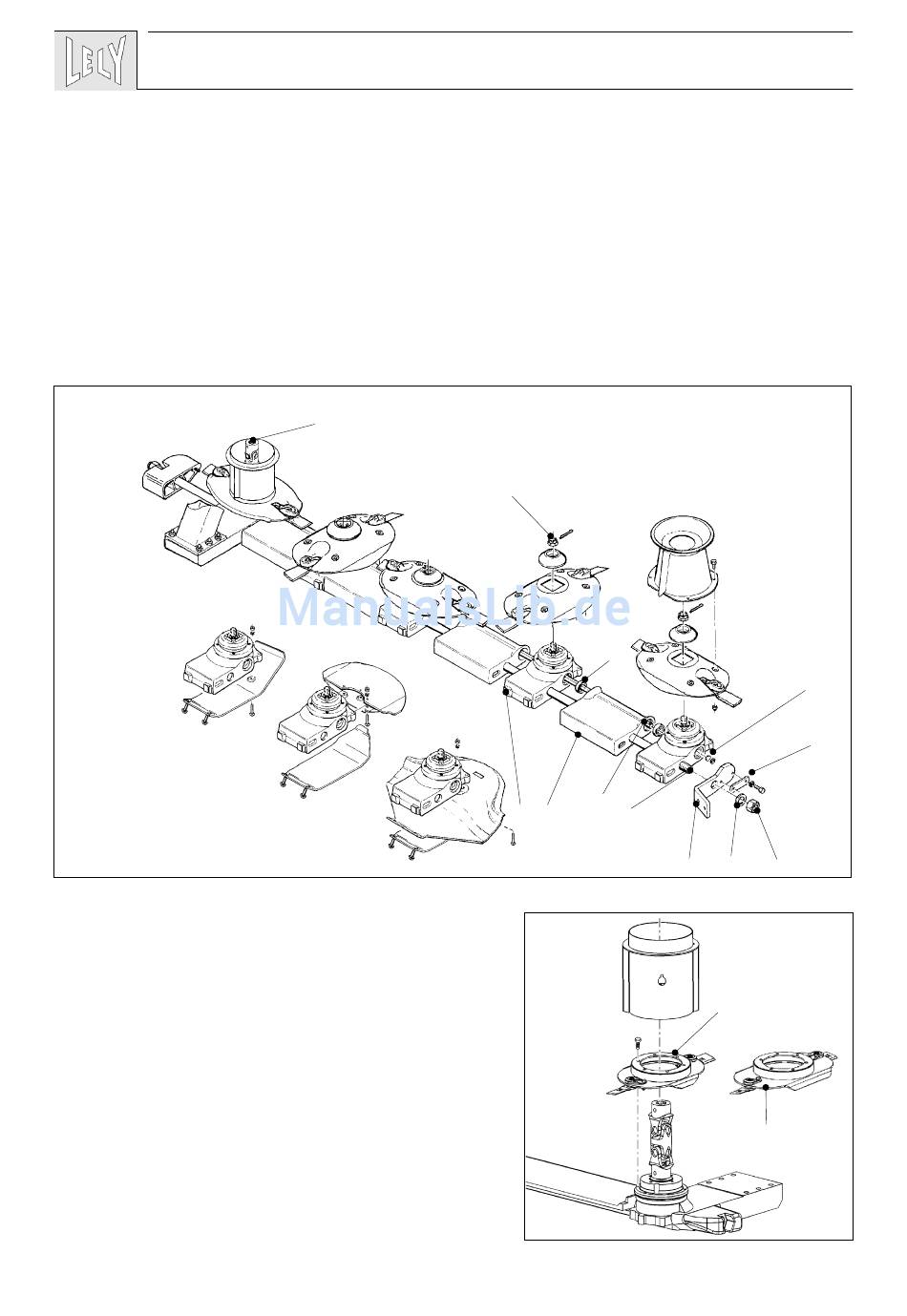

De nummers tussen haakjes verwijzen naar de nummers in figuur A-1.
De maaibalk is opgebouwd uit onafhankelijke elementen (1).
Deze worden door tussenstukken (2) op afstand gehouden.
De elementen en tussenstukken worden door een verbin-
dingsstang (3) samengehouden.
De elementen worden vanuit het aandrijfelement (4) door
middel van een aandrijfas (5) aangedreven.
Door deze constructie kan een element of een aandrijfas snel
worden vervangen.
Demonteer de maaibalk als volgt.
- Bevestig de machine in de hefinrichting van een trekker.
- Plaats de machine op een vlakke vloer.
- Verwijder het borgplaatje (6).
- Draai de moer M30 (7) enkele slagen los.
- Verwijder de moer (7) en de ring (8).
- Verwijder de eindplaat (9) samen met het zwadbord.
Bijlage A
4
12
10
5
1 2 3
13
6
9 8 7
A-1
Aandrijfschijf
"N" draairichting
Aandrijfschijf
"S" draairichting
A-2
