Einbauart 2
Dampfverteiler ist nie driger als 5 00 mm
Geräteoberkante angeordnet:
»
Kondensat muss separat in eine/n Abwasserleitung /
Ablauf geleitet werden.
»
Zur Vermeidung von Dampfverlusten ist eine Schleife
von mindestens 200 mm Höhe zu legen.
»
Um den Kondensatablauf sicherzustellen, die Schleife
(Dampfsperre) möglichst weit unterhalb des Dampfver-
teileranschlusses anordnen.
»
Der manuelle Zylinderablaufschlauch (O) muss mit
einer Verschlusskappe (P) verschlossen bleiben.
»
Schellenhalterung jeweils im Abstand von mindestens
500 mm vorsehen, je nach Schlauchführung.
5.9 Dampfmagnetventile
Bei Befeuchtung mehrerer einzeln zu regelnder Verbraucher mit
einem Dampfluftbefeuchter, k önnen Dampfmagnetventile in die
Dampfschläuche eingebaut werden. Die Ansteuerun g der Mag-
netventile ist bauseits vorzusehen.
•
Einbau generell in senkrechte Steigleitungen, von unten
nach oben durchströmt.
•
Die günstigste Anordnung ist direkt oberhalb des Dampf-
luftbefeuchters.
Zum L ieferumfang der Magnetventile ge hören Schlau chtüllen
zur einfachen Montage des Dampfschlauches. Dampf- und Kon-
densatschlauch verlegen, siehe auch Kapitel „Dampfleitungsfüh-
rung" und Kapitel „Kondensatschlauchführung".

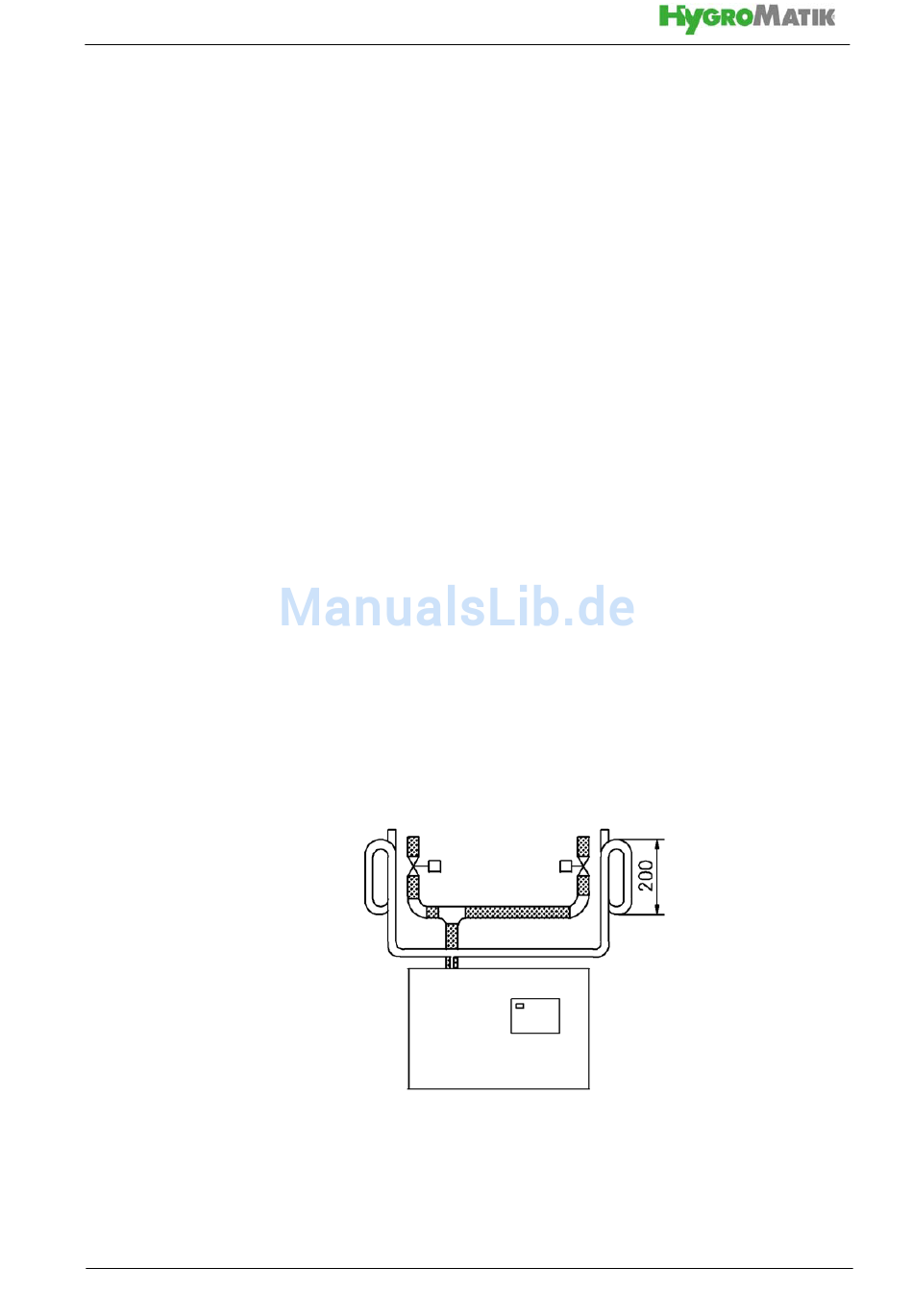

Einbau Dampfmagnetventile
oberhalb d er
