Installation externer Zusatzläutwerke.
Falls die akustische Rufmeldung an mehrere Stellen (große Wohnanlagen usw.) übertragen oder ihre Lautstärke
erhöht werden soll, können externe Rufwiederholer installiert werden.
Hierzu werden die Klemmen Nr. 6 und 5 des 16poligen Steckverbinders verwendet.
Installationsbeispiel:
Installation externe Klingel mit externem
Relais ELVOX 170/101 und Anschluss an
230 V AC max. 3 A.

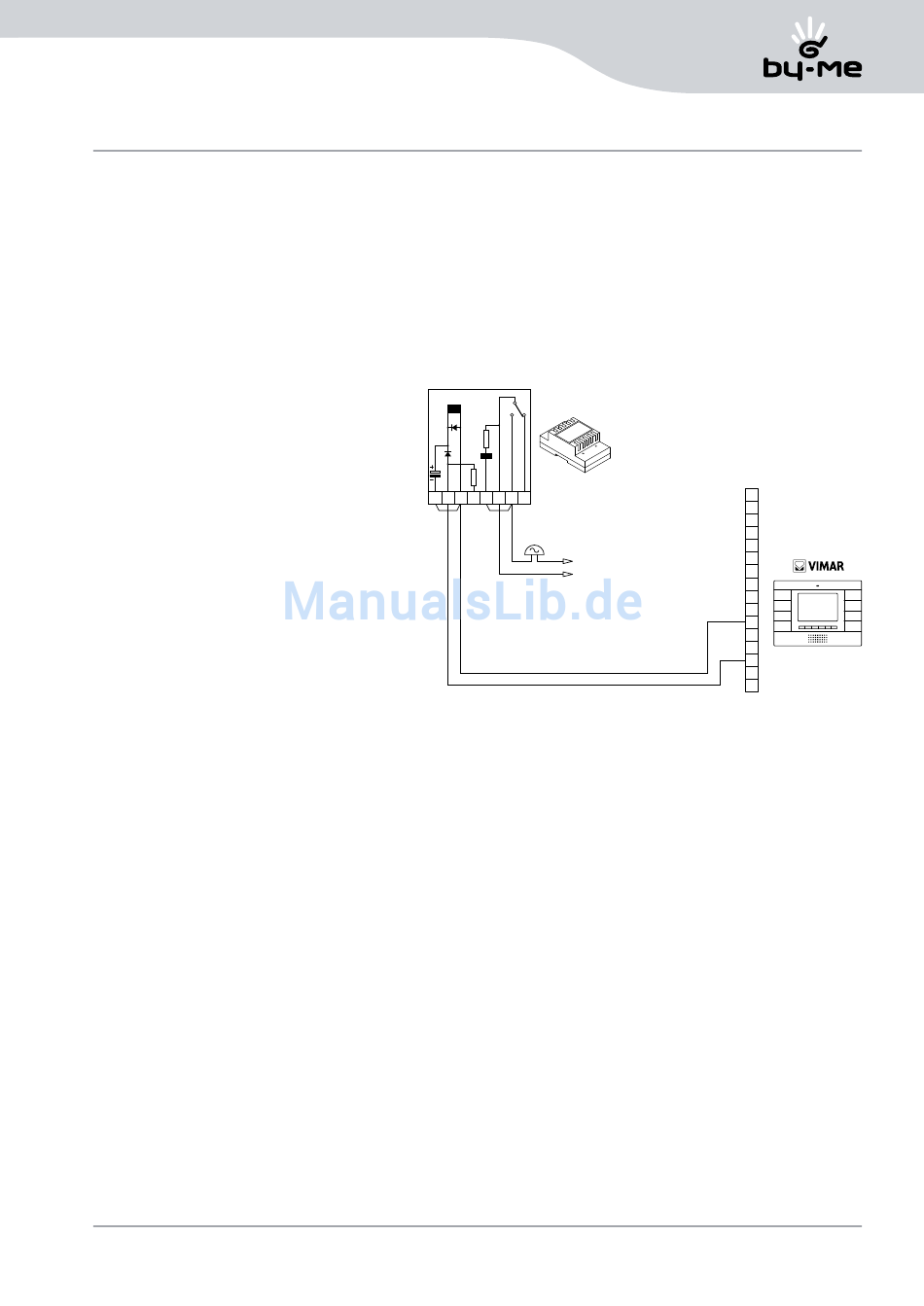

Abbildung 17 - Installation externer Zusatzläutwerke.
Funktionen der Video-Hausstation
Relais
Art. 170/101
C 1 2 15 RC 3 4 5
Klingel
Stromanschluss
Läutwerke
V1
M
V3
13
Videosprecheinheit
12
11
10
9
8
7
6
5
4
01954
3
01954.14
2
1
01954.20
