Funktionen der Video-Hausstation
Aktivierung des Türöffners.
Mit dieser Taste wird das Relais für die Öffnung des Elektroschlosses der Tür bzw. des Tores aktiviert und der
Zutritt zur Wohneinheit freigegeben.
Durch Betätigen der Taste B wird das TÜRÖFFNER-Kommando an das Klingeltableau übertragen und das
Relais für die Öffnung des Türschlosses im Netzgerät aktiviert. Dieser Ausgang dient zur Vorsteuerung von
Elektroschlössern mit 12 V AC max. 1 A (z.B. Netzgerät ELVOX 6948, Klemmen 15 – S1).
Für Elektroschlösser mit höherem Stromverbrauch ist ein externes Relais erforderlich.
Die Aktivierung des Türöffners ist ausschließlich bei EINGESCHALTETEM MONITOR (automatische
Einschaltung oder nach Ruf) möglich.
Hinsichtlich der Verdrahtung des Türöffners bitte auf die Anschlusspläne im Anhang „BEISPIELE UND
INSTALLATIONSPLÄNE" Bezug nehmen.
Aktivierung der Lichtschaltfunktion (Treppenhauslicht).
Mit dieser Taste lässt sich der Ausgang für die Steuerung eines externen Relais aktivieren, das an eine oder meh-
rere einzuschaltende Lampen angeschlossen ist.
Durch Betätigen der Taste A wird das Kommando CALL-F1 an das Klingeltableau übertragen und der Ausgang
R1 des Netzgeräts für die Freigabe eines externen Zusatzrelais (kundenseitig) aktiviert.
Für 230 V-Lasten empfiehlt sich ein Relais mit 12 V DC oder 15 V AC und Ausgang 230 V AC 3 A.
Die Lichtschaltfunktion ist sowohl bei AUSGESCHALTETEM als auch bei EINGESCHALTETEM MONITOR immer
aktiviert.
HINWEIS: Die Steuerung CALL-F1 kann über eine Schließertaste mit den Klemmen 4 und 11 des 16poligen
Steckverbinders ferngeschaltet werden.
Installationsbeispiel:
Verkabelung externes Relais
ELVOX 170/001 12 V DC
(15 V AC) 230 V AC 3 A
für die Lichtschaltfunktion
(Treppenhauslicht).

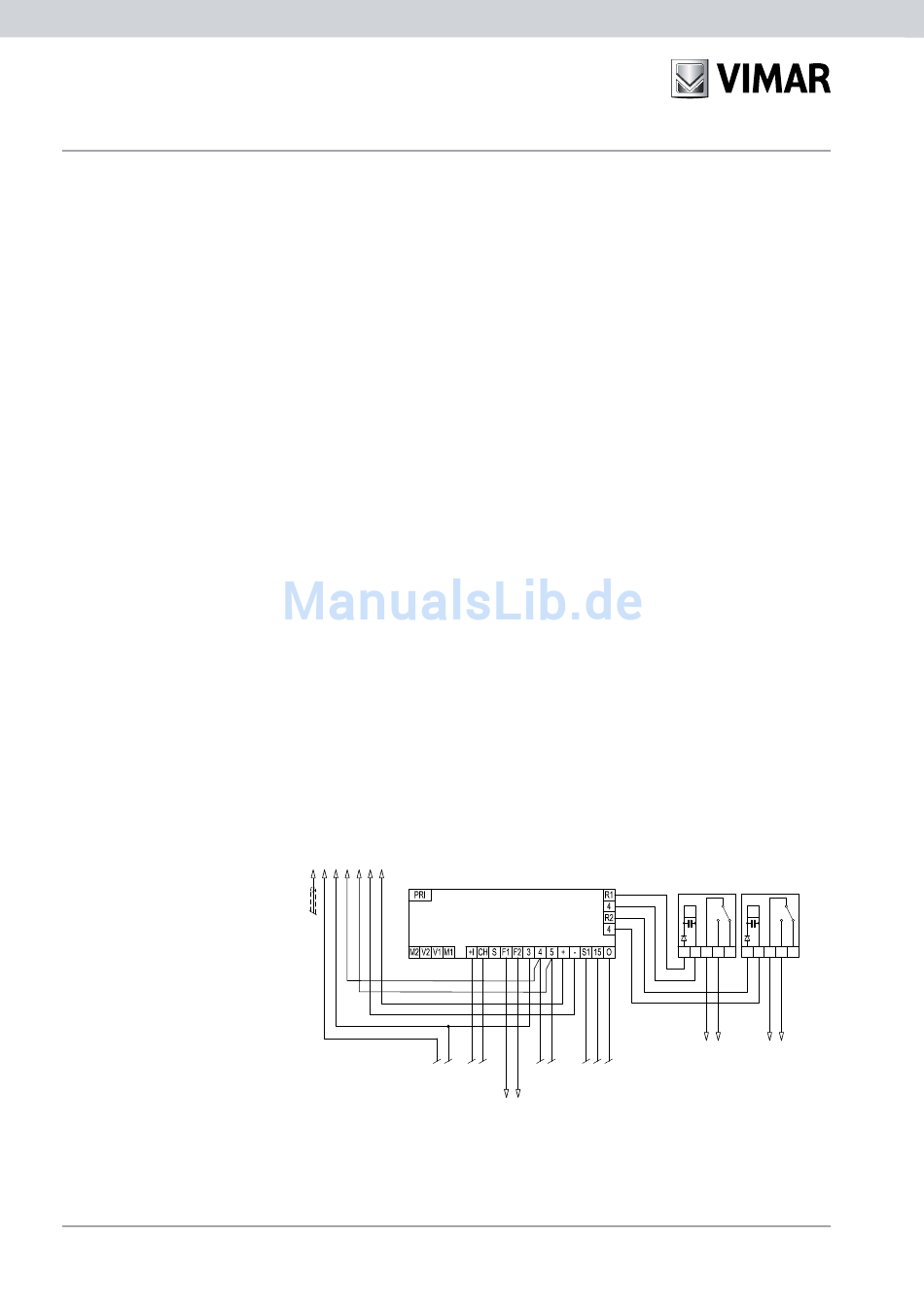

Abbildung 14 - Anschluss der Treppenhausbeleuchtung mit Verdrahtung der Last an Relaisausgang R1 und Befehl F1.
