Funktionen der Video-Hausstation
Wahlschalter für das Videosignalkabel.
Mit dem auf der Rückseite der Videosprecheinheit neben der Aufschrift "DC" befindlichen Wahlschalter kann je
nach Art des verwendeten Videosignals der geeignetste Modus gewählt werden, um die Störungen an diesem
Signal zu reduzieren.
Der Wahlschalter V1 (siehe Abb.) kann auf zwei Positionen gestellt werden, je nachdem, ob das Videosignal von
der Außenstelle mittels Koaxialkabel (polarisiertes Videosignal) oder alternativ mittels verdrillter Schleife (differen-
ziertes Videosignal) verdrahtet ist.

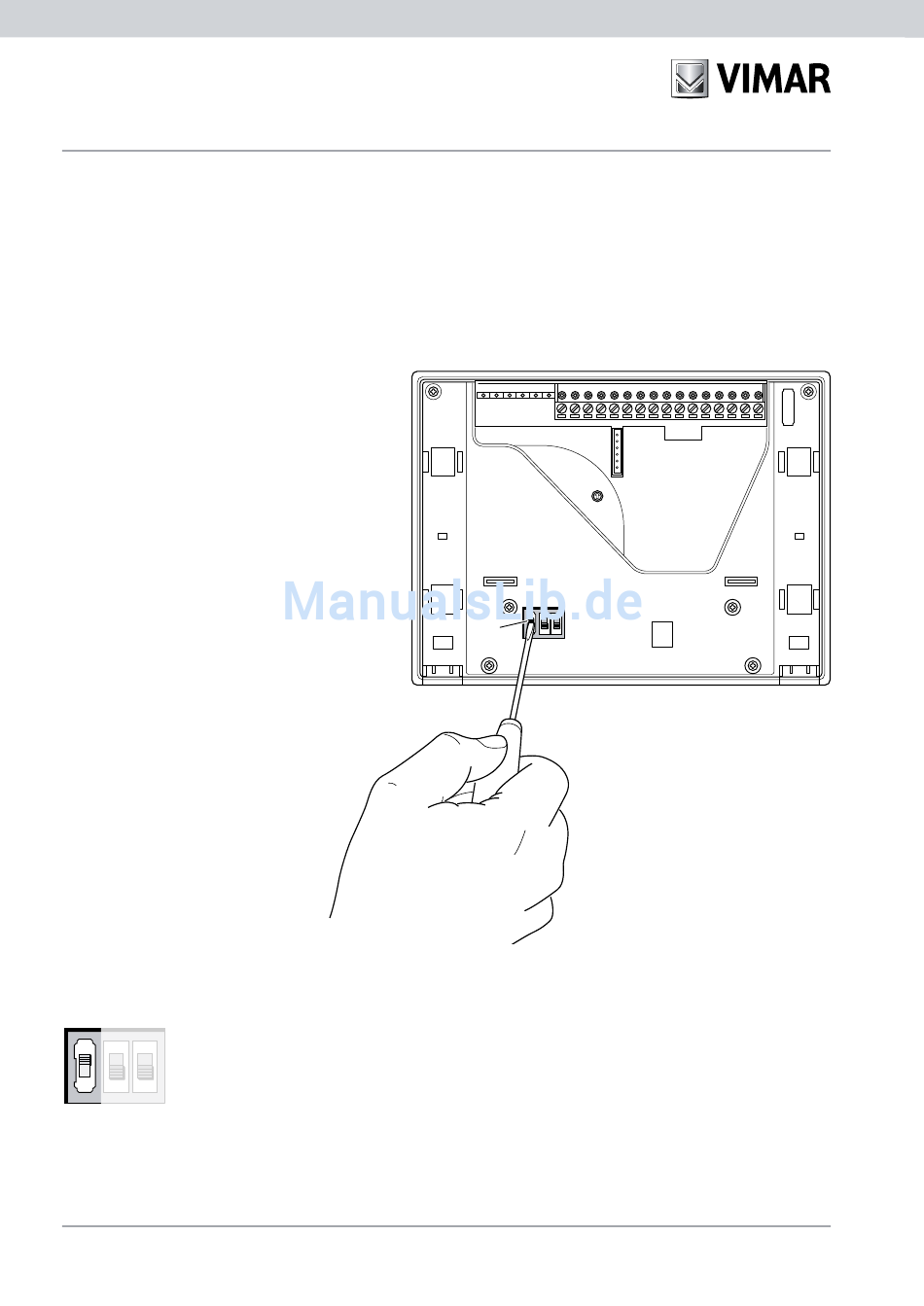

Abbildung 8 - Konfiguration Wahlschalter V1
Wahlschalter V1
D 2 B
V1 in Pos. „D" = verdrillte Schleife (Klemme V1 und V3 anschließen)
V1 in Pos. „C" (Standard) = Koaxialkabel 75 Ω (Klemme V1 und M anschließen)
C
1 A
10
D 2 B
V1
C
1 A
