Funktionen der Video-Hausstation
Etagenruf.
Mittels Anschluss an die entsprechende Klemme besteht die Möglichkeit, unterschiedliche Ruftöne für Etagenruf
(beispielsweise Wohnungstür, Nebeneingang usw.) und Ruf vom externen Klingeltableau einzustellen, damit in der
Wohnung direkt zu hören ist, an welcher Tür der Besucher klingelt.
Um den von der Etagenruftaste eingehenden Ruf zu unterscheiden, wird der entsprechende Eingang (Klemme Nr.
9) am 16poligen Steckverbinder und die für den Etagenruf vorgesehene Audioleitung (Klemme Nr. 2) verwendet.
Alternativ hierzu kann dieser Eingang in der Konfiguration "KLINGEL" mit einer an den Klemmen Nr. 9 und 5 des
16poligen Steckverbinders angeschlossenen Schließertaste verwendet und der korrekte Typ der Etagenruftaste
eingestellt werden (siehe Seite 10).
Nähere Details bitte in den Abschnitten „Die wichtigsten Konfigurationen" und „Installationsbeispiele" nachschlagen.
Installationsbeispiel
Konfiguration AUDIO

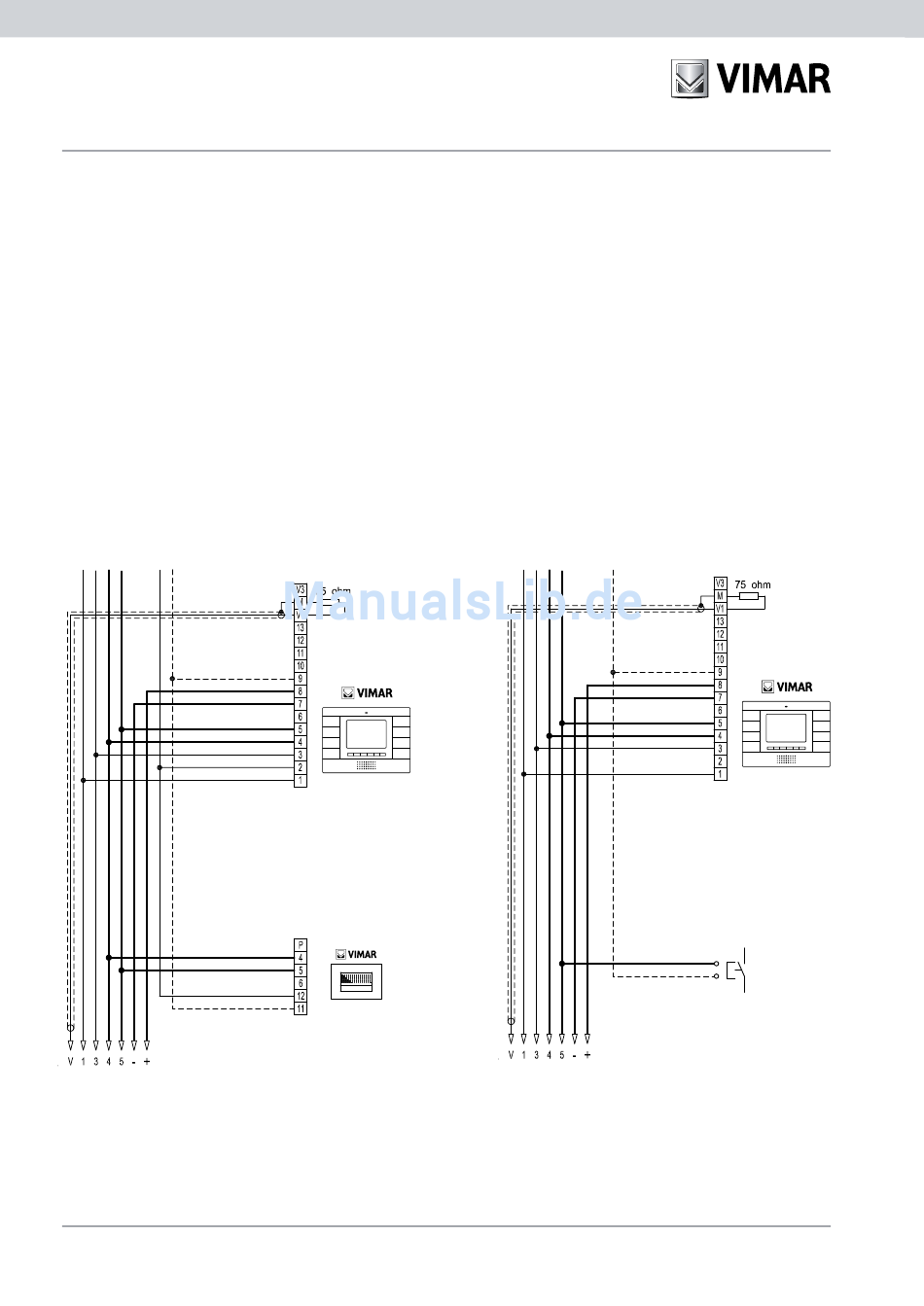

Abbildung 16 - Anschluss für Etagenruf.
18
Videosprecheinheit
01954
01954.14
01954.20
Etagenruftaste
20576 / 14576
Konfiguration KLINGEL
Videosprecheinheit
01954
01954.14
01954.20
Taste 1 P
Schließer
