Aktivierung der Zusatzfunktion.
Über die Zusatztaste lassen sich externe Funktionen oder Geräte wie beispielsweise Beleuchtungen, Torantriebe
usw. aktivieren und steuern. Je nach Funktion, die aktiviert werden soll, muss sie an ein externes Relais (12 V DC
oder 15 V AC) und einen Kontakt angeschlossen werden.
Durch Betätigen der Taste C wird das Kommando CALL-F2 an das Klingeltableau übertragen und der Ausgang
R2 des Netzgeräts für die Freigabe eines externen Zusatzrelais (kundenseitig) aktiviert.
Für 230 V-Lasten empfiehlt sich ein Relais mit 12 V DC oder 15 V AC und Ausgang 230 V AC 3 A.
Der Befehl für die Zusatzfunktion ist sowohl bei AUSGESCHALTETEM als auch bei EINGESCHALTETEM
MONITOR immer aktiviert, unter der Voraussetzung, dass die Taste C nicht als 2ndF konfiguriert wurde.
Andernfalls kann er durch gleichzeitige Betätigung der Tasten C+A (siehe S. 11) aktiviert werden.
HINWEIS: Die Steuerung CALL-F2 kann über eine Schließertaste mit den Klemmen 4 und 12 des 16poligen
Steckverbinders ferngeschaltet werden.
Installationsbeispiel:
Verdrahtung externes Relais
ELVOX 170/001 12 V DC
(15 V AC) 230 V AC 3 A
für die Einschaltung des
Treppenhauslichts.

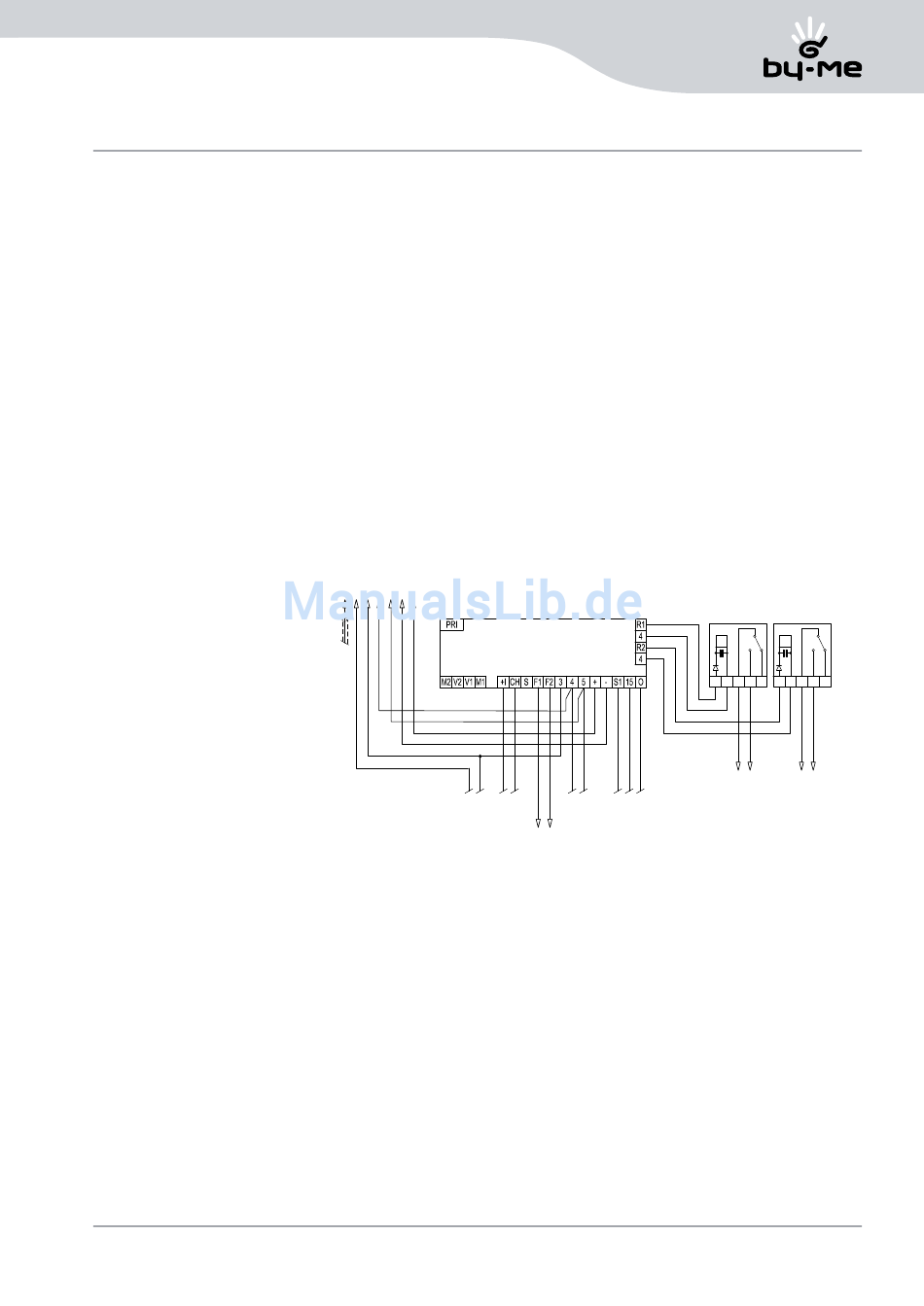

Abbildung 15 - Anschluss Zusatzfunktion mit Verdrahtung der Last an Relaisausgang R2 und Befehl F2.
Funktionen der Video-Hausstation
V 1 3 4 5
- +
Netz
An Klingeltableau oder Zentrale
Netzgerät
Art. 6948
Zusatzfunktion
"F1"
F1 F2
Relais
Relais
Art. 170/001
Art. 170/001
1
2 3 4 5
1 2 3 4 5
Zusatzfunktion
"F2"
17
