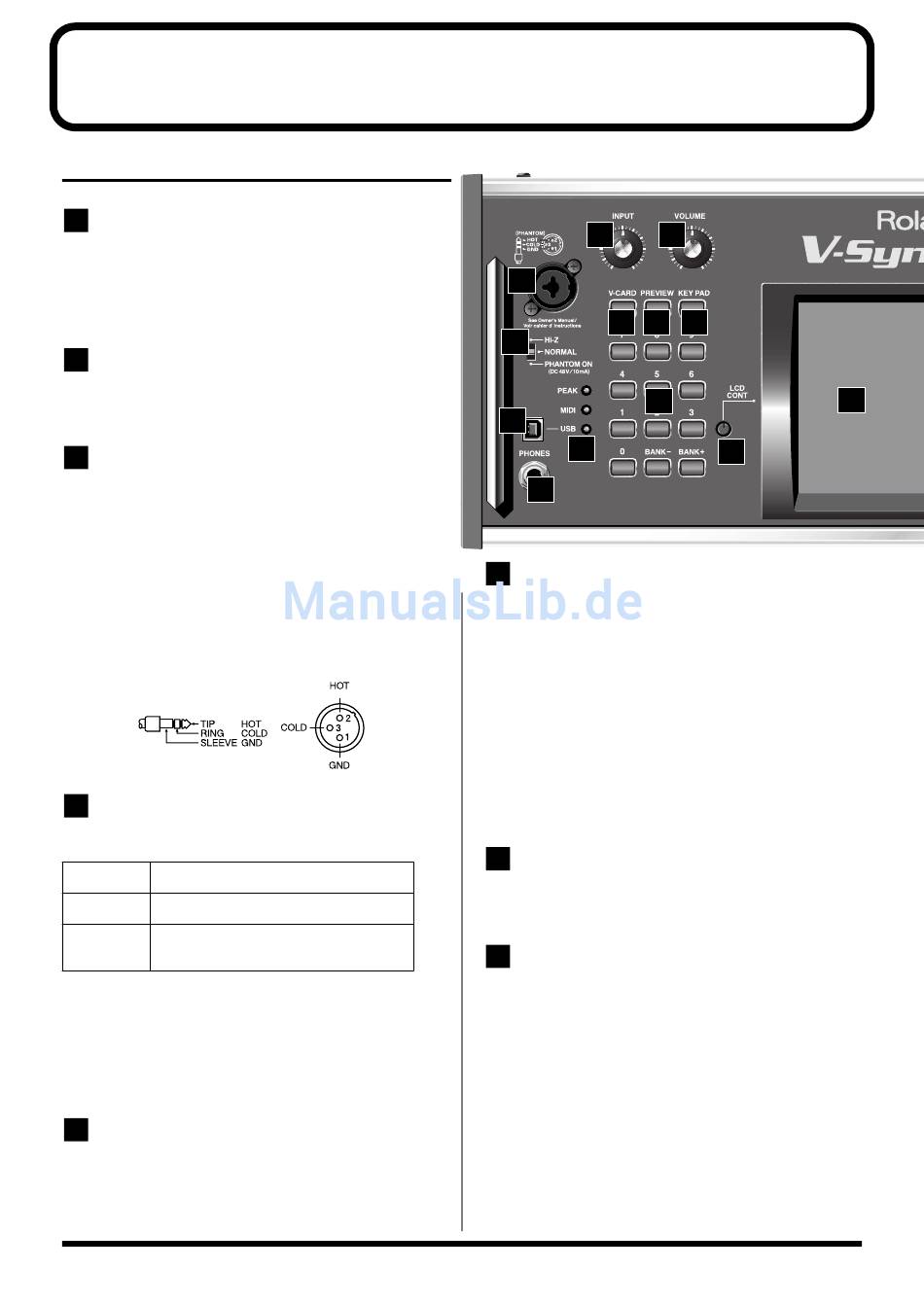

Die Bedienoberfläche und Rückseite
Die Bedienoberfläche
INPUT
1
Regelt die Eingangs-Lautstärke des Signals der MIC-Buchse an der
Vorderseite. → (S. 106)
* Dieser Regler beeinflusst nicht die Eingangs-Lautstärke der INPUT-
Buchsen auf der Rückseite.
2
VOLUME
Regelt die Ausgangs-Lautstärke der MAIN OUT-Buchsen und
PHONES-Buchse.→ (S. 21)
MIC-Buchse
3
Hier können Sie ein Mikrofon anschließen (mithilfe eines Klinken-
oder XLR-Kabels).
Bei Nutzung des XLR-Anschluss steht eine Phantomspeisung zur
Verfügung (48V). Wählen Sie für diese Fälle die Einstellung
"PHANTOM ON".
* Der Mikrofon-Anschluss kann wahlweise ein- bzw. ausgeschaltet
werden. Siehe MIC Jack Switch (S. 126).
922
* Die Pin-Belegung der Mikrofon-Buchse ist wie folgt. Stellen Sie sicher,
dass das externe Equipment die gleiche Pin-Belegung besitzt.
fig.XLR/TRSJack
MIC Switch
4
Dieser Schalter bestimmt die Funktion der MIC-Buchse.
Hi-Z
Hochohmiger Eingang für z.B. eine E-Gi-
tarre.
NORMAL
normale Impedanz für z.B. ein dynamisches
Mikrofon.
PHANTOM
eingeschaltete Phantomspeisung für ein über
ON
den XLR-Anschluss verkabeltes Kondensa-
tor-Mikrofon (48 V DC, 10 mA Max).
* Dieser Schalter wirkt nicht auf die INPUT-Buchsen auf der Rückseite.
* Verwenden Sie die Phantomspeisung nur, wenn das Mikrofon eine
solche benötigt. Wenn Sie die Phantomspeisung aktivieren und ein
Mikrofon angeschlossen ist, welches keine Phantomspeisung benötigt,
kann sowohl das Mikrofon als auch das Gerät beschädigt werden. Lesen
Sie dazu auch die Anleitung des verwendeten Mikrofons.
USB-Anschluss
5
Der USB-Anschluss unterstützt Datentransfer, MIDI und Audio
Streaming (S. 138).
14
1
3
8
9 10
4
11
5
6
7
6
[PEAK] (Peak-Anzeige)
Diese Anzeige leuchtet auf, wenn die Lautstärke des
Eingangssignals übersteuert.
* Diese Anzeige gilt sowohl für die MIC-Buchse an der Vorderseite als
auch für die INPUT-Buchsen der Rückseite.
[MIDI] (MIDI-Anzeige)
Leuchtet, wenn MIDI-Meldungen empfangen werden.
[USB] (USB-Anzeige)
Leuchtet, wenn die USB-Verbindung hergestellt ist.
7
PHONES-Buchse
Hier können Sie einen Stereokopfhörer anschließen, z.B. den Roland
RH-200 Studiokopfhörer → (S. 20).
V-CARD-Taster
8
Über diese Taster werden die internen "V-Card" Software-
Programme VC-1 und VC-2 aufgerufen (S. 22).
2
13
12
