Aufstellen und Erstinbetriebnahme

3.4 Transporterleichterung

Der COLONA lite wird in zwei getrennten Einheiten geliefert.
Der Unterofen COLONA lite ist bis auf die Gusskuppel (Wärmetauscher) bereits fertig montiert. Für den
Transport kann die Feuertür und die Feuerraumauskleidung entnommen werden.
Eine weitere Demontage von Bauteilen ist nicht vorgesehen.
Der Aufsatz COLONA lite kann jeweils in Einzelteilen (Gussring, Gusskuppel, Abdeckung, ggf. Guss-Speiche-
reinlagen) transportiert werden.
Der Aufsatz sollte erst aufgebaut werden, wenn der Kaminofen bereits an der vorgesehenen Stelle
aufgebaut und korrekt ausgerichtet worden ist.
3.5 Montage der Füße, Ausrichten des Unterofens
Die 4 Stellfüße des COLONA lite sind bereits im
Geräteboden des Unterofens eingeschraubt.
Für den Transport sind die Stellfüße komplett
versenkt und müssen beim Aufstellen und
Ausrichten des COLONA lite entsprechend
herausgedreht werden - Einstellbereich 0 mm bis
15 mm.
Der Kaminofen COLONA lite darf nur mit montierten
Stellfüßen aufgestellt werden. Mit Hilfe der Füße
kann der COLONA lite ausgerichtet werden
(Schraubenschlüssel, Sechskant, Maulschlüssel,
SW 13). (siehe Abb. 3.1)
Soll die Verbrennungsluft über den Bodenabstand zugeführt werden,
muss der freie Bodenabstand mindestens 10 mm betragen!
20

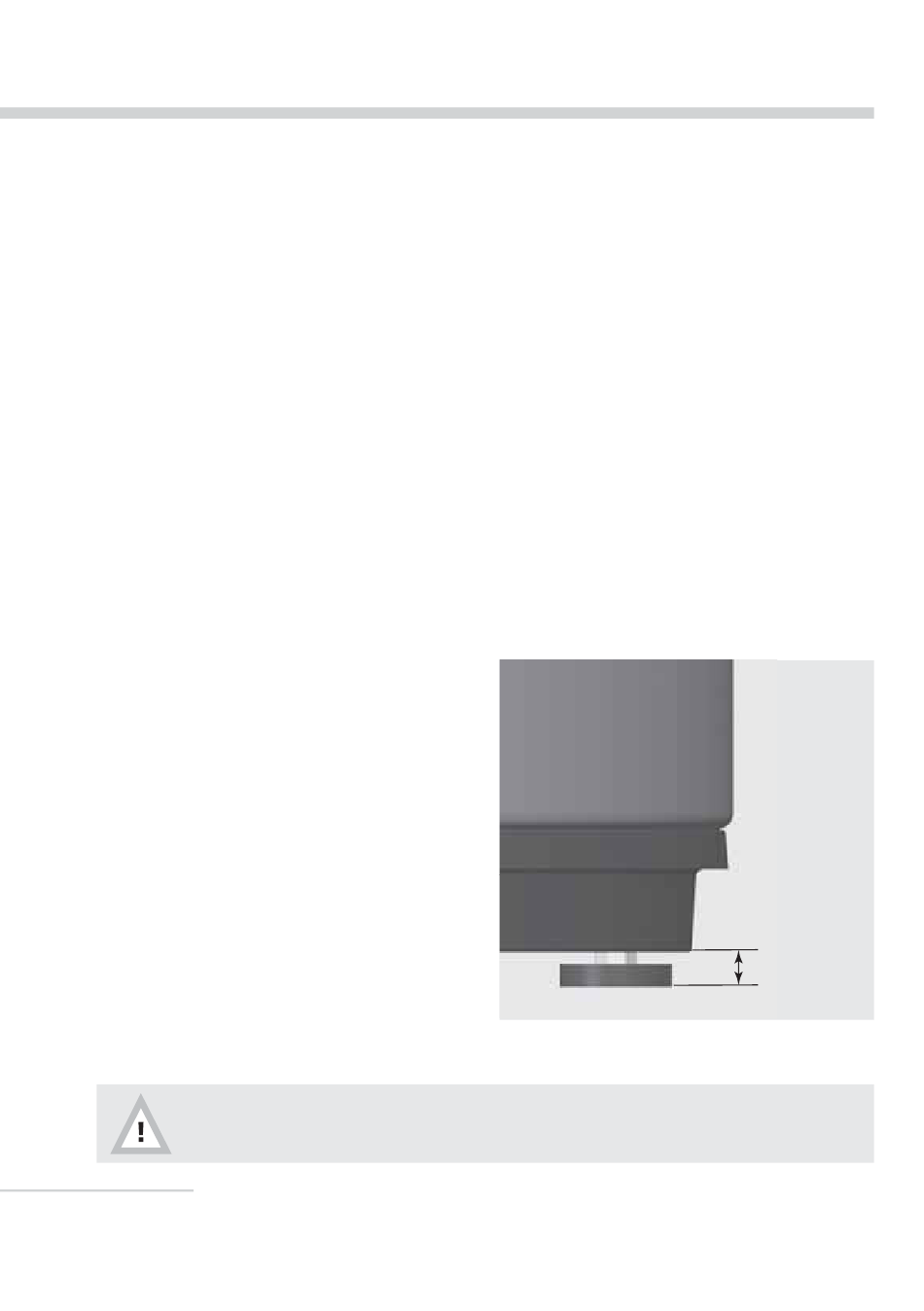

Abb. 3.1 Stellfüße unter dem Geräteboden
max. 15 mm
