Aufstellen und Erstinbetriebnahme
Beim COLONA lite mit 2 oder 3 Guss-Ringen liegt
der Abgasstutzen auf der Gusskuppel
(Wärmetauscher) unterhalb der Oberkante des
Kaminofens, ca. 115 mm (2 Gussringe), ca. 244 mm
(3 Gussringe),
inkl. Aufstecktiefe auf dem Abgasstutzen
ca. 145 mm (2 Gussringe), 274 mm (3 Gussringe).
39

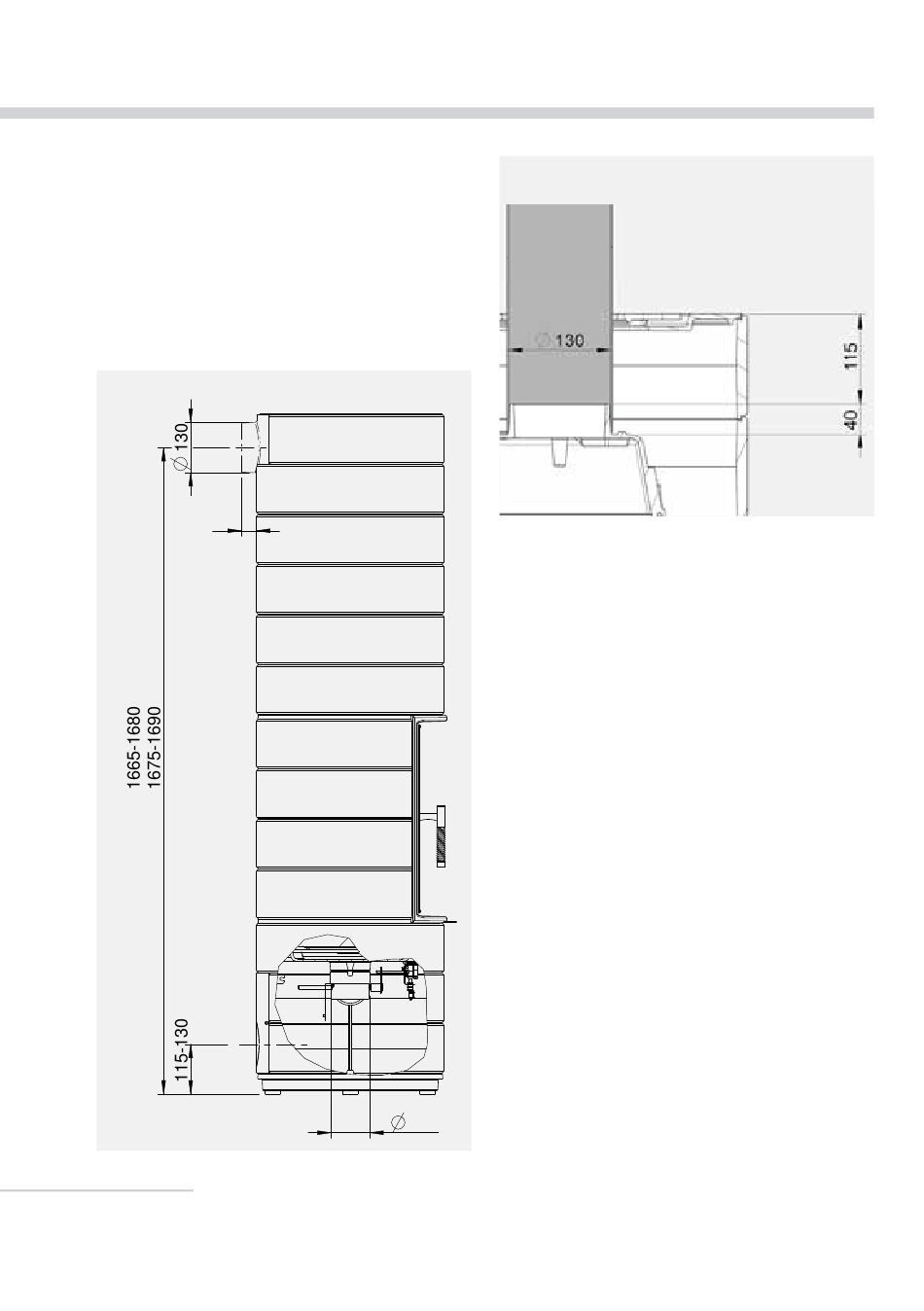

Abb. 3.47 Abgasanschluss bei COLONA lite mit 6 Gussringen
44
Abb. 3.46 Abstand Abgasstutzen zur Abdeckung bei COLONA lite
mit 2 Gussringen
Maß für Höhe oberer Abgang (Mitte),
COLONA lite mit 2 Gussringen:
emailliert, ca.
lackiert, ca.
COLONA lite mit 3 Gussringen:
emailliert, ca.
lackiert, ca.
Maß für Höhe hinterer Abgang (Mitte),
COLONA lite mit 6 Gussringen:
emailliert, ca.
lackiert, ca.
100
1088 mm bis 1103 mm
1085 mm bis 1100 mm
1217 mm bis 1232 mm
1214 mm bis 1229 mm
1675 mm bis 1690 mm
1665 mm bis 1680 mm.
