Anschluss An Den Schornstein; Verbindungsstück Und Anschluss An Den Schornstein - Leda Colona Lite Aufstell- Und Bedienungsanleitung

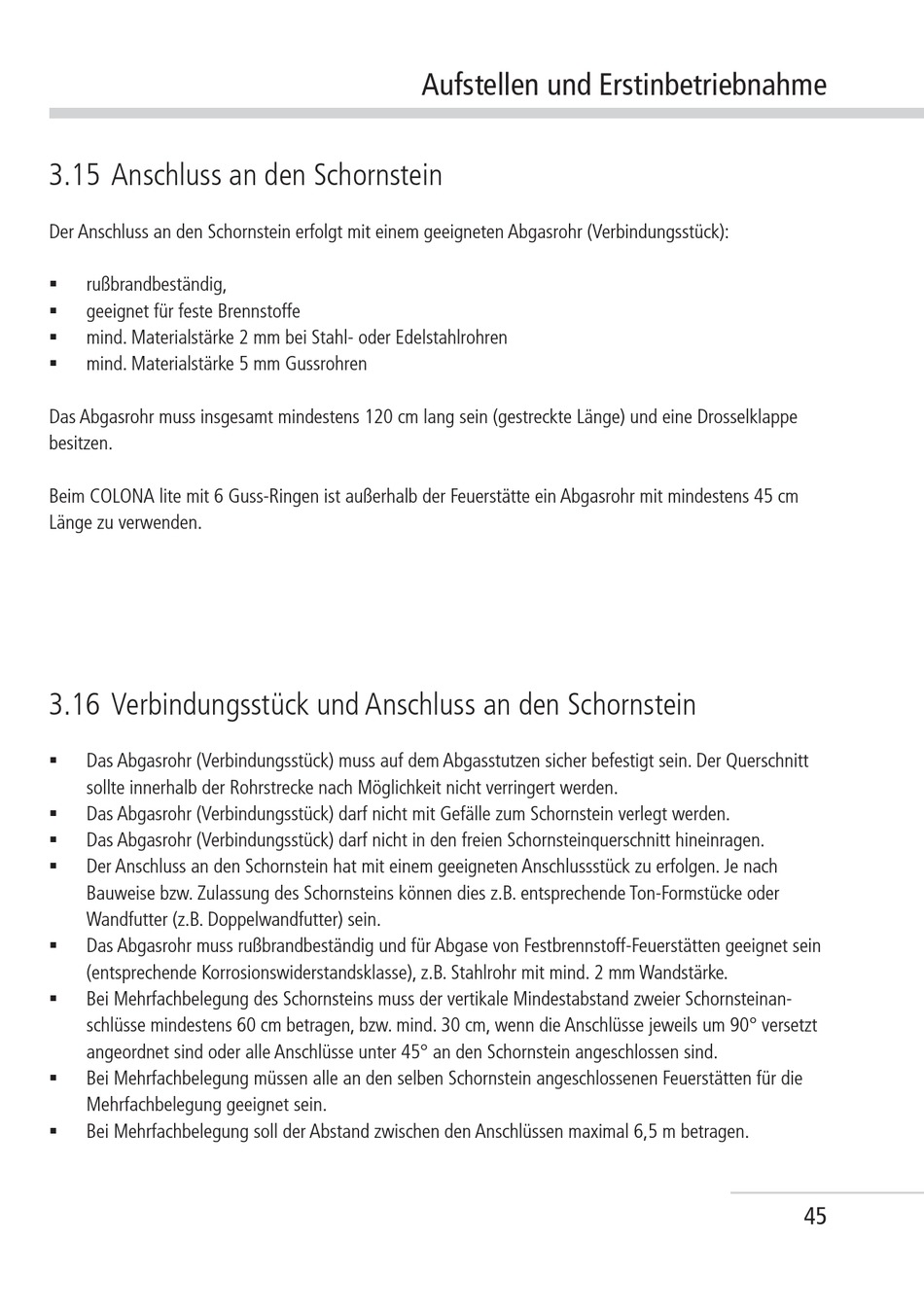

3.15 Anschluss an den Schornstein

Der Anschluss an den Schornstein erfolgt mit einem geeigneten Abgasrohr (Verbindungsstück):

rußbrandbeständig,

geeignet für feste Brennstoffe

mind. Materialstärke 2 mm bei Stahl- oder Edelstahlrohren

mind. Materialstärke 5 mm Gussrohren
Das Abgasrohr muss insgesamt mindestens 120 cm lang sein (gestreckte Länge) und eine Drosselklappe
besitzen.
Beim COLONA lite mit 6 Guss-Ringen ist außerhalb der Feuerstätte ein Abgasrohr mit mindestens 45 cm
Länge zu verwenden.
3.16 Verbindungsstück und Anschluss an den Schornstein

Das Abgasrohr (Verbindungsstück) muss auf dem Abgasstutzen sicher befestigt sein. Der Querschnitt
sollte innerhalb der Rohrstrecke nach Möglichkeit nicht verringert werden.

Das Abgasrohr (Verbindungsstück) darf nicht mit Gefälle zum Schornstein verlegt werden.

Das Abgasrohr (Verbindungsstück) darf nicht in den freien Schornsteinquerschnitt hineinragen.

Der Anschluss an den Schornstein hat mit einem geeigneten Anschlussstück zu erfolgen. Je nach
Bauweise bzw. Zulassung des Schornsteins können dies z.B. entsprechende Ton-Formstücke oder
Wandfutter (z.B. Doppelwandfutter) sein.

Das Abgasrohr muss rußbrandbeständig und für Abgase von Festbrennstoff-Feuerstätten geeignet sein
(entsprechende Korrosionswiderstandsklasse), z.B. Stahlrohr mit mind. 2 mm Wandstärke.

Bei Mehrfachbelegung des Schornsteins muss der vertikale Mindestabstand zweier Schornsteinan-
schlüsse mindestens 60 cm betragen, bzw. mind. 30 cm, wenn die Anschlüsse jeweils um 90° versetzt
angeordnet sind oder alle Anschlüsse unter 45° an den Schornstein angeschlossen sind.

Bei Mehrfachbelegung müssen alle an den selben Schornstein angeschlossenen Feuerstätten für die
Mehrfachbelegung geeignet sein.

Bei Mehrfachbelegung soll der Abstand zwischen den Anschlüssen maximal 6,5 m betragen.
Aufstellen und Erstinbetriebnahme
45
