30 cm

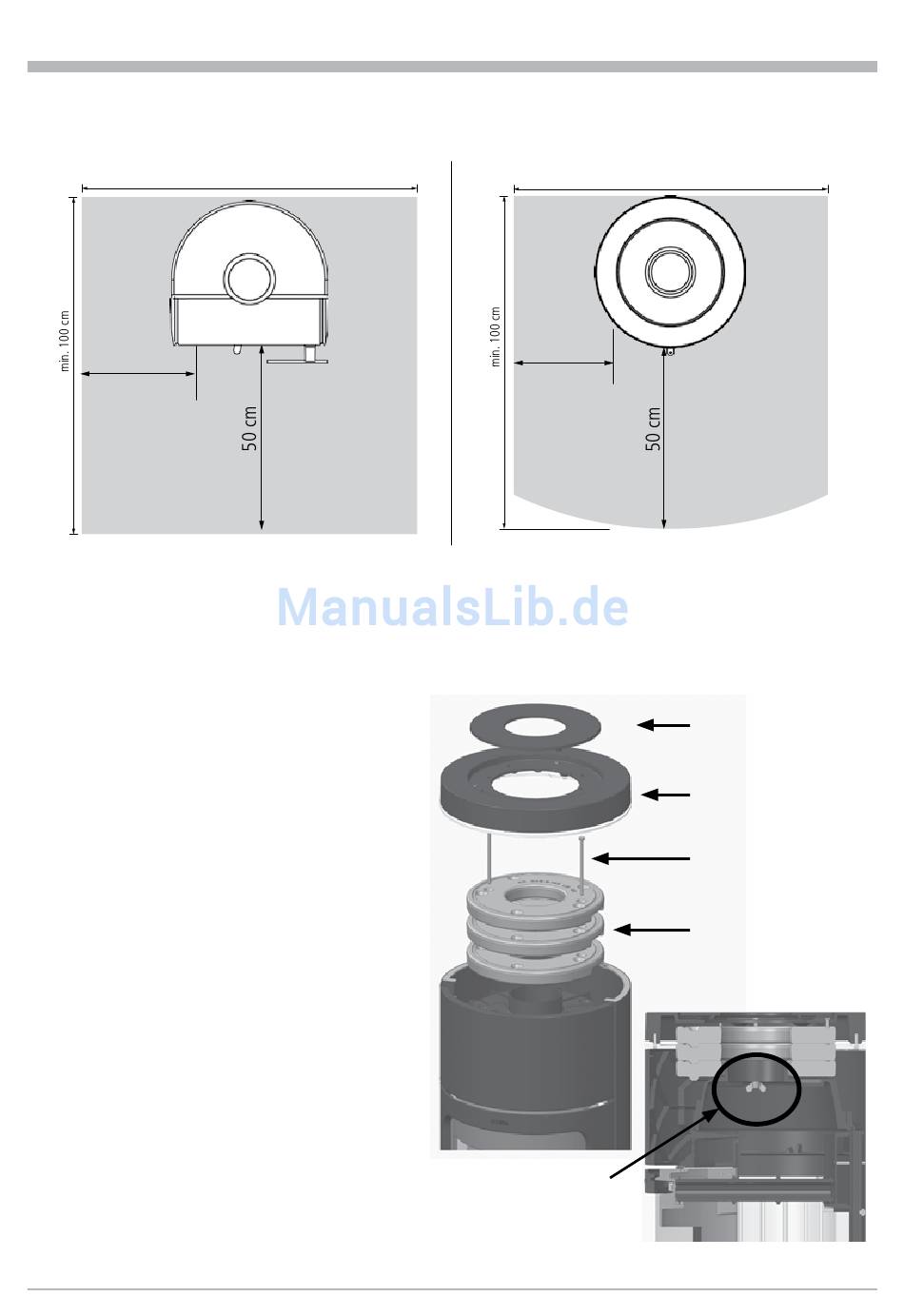

2.7 Transporterleichterung NOVIA plus

Für einen leichteren Transport (Reduktion von
265 kg auf 200 kg) können Einzelteile des Kami-
nofens demontiert werden. Der anschließende
Zusammenbau erfolgt in umgekehrter Reihenfol-
ge.
1. Gussring herausnehmen
2. Befestigungsschrauben (auf der Gegenseite
mit Flügemuttern gesichert) der Deckplatte
lösen und entfernen.
Die Flügelmuttern werden durch den Abgas-
stutzen erreicht.
3. Anschließend die 3 Gussspeichereinlagen, mit
Hilfe der Griffmulden, aus dem Gerät heben.
Abb. 2.5 Gussspeichereinlagen demontieren
FORMIA
min. 100 cm
Fußbodenschutz unter und vor dem Gerät
Abb. 2.4
Aufstellung und Erstinbetriebnahme
30 cm
Flügelmutter
NOVIA und VISPA
min. 95 cm
Gussring
Deckplatte
Befestigungs-
schrauben
Gussspeicher-
einlage mit
Griffmulde
11
