Aufstellung und Erstinbetriebnahme

2.7 Transporterleichterung bei NOVIA plus

Für einen leichteren Transport kann der Ofen um
rund 65kg leichter gemacht werden. Dafür kön-
nen die Gussringe aus dem Kopf des Ofens ent-
nommen werden. Der anschließende Zusammen-
bau erfolgt in umgekehrter Reihenfolge.
1. Gussring aus der Deckplatte herausnehmen,
2. Befestigungsschrauben der Deckplatte lösen
und entfernen (Sechskant SW 13),
3. Gussspeichereinlagen an den Griffmulden aus
dem Gerät heben.

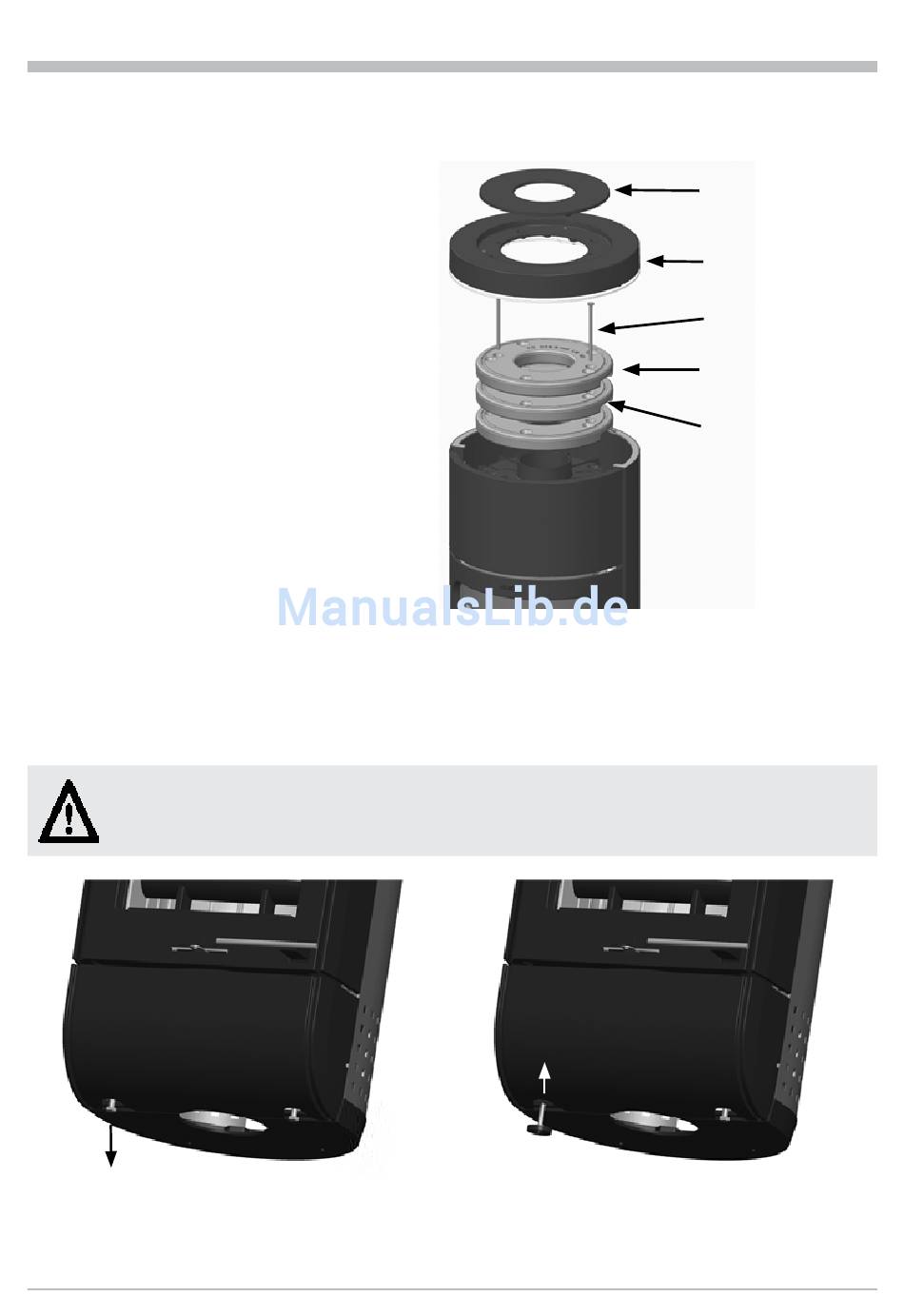

Abb. 2.5 Gussspeichereinlagen demontieren
2.8 Montage der Füße, Ausrichten des Ofens
Die Stellfüße (im Beipack enthalten) sind vor dem Aufstellen des Ofens zu montieren. Sie sind verstellbar und
ermöglichen ein Ausrichten des Ofens auf unebenem Boden, Sechskant am Stellfuß SW 13.
ACHTUNG bei FORMIA:
Die vorderen Füße unbedingt zuerst anschrauben, Gerät kann sonst kippen!
Anschließend die hinteren Füße montieren und das Gerät ausrichten.
Abb. 2.6 FORMIA: Transport-Stützschrauben einzeln ent-
fernen
12
Abb. 2.7 FORMIA: Transport-Stützschrauben jeweils
sofort durch Stellfuß ersetzen
Gussring
Deckplatte mit Zierring
Befestigungs-
schrauben
3 Gussspeichereinlagen
Griffmulde
