Leda CORNA Aufstellanleitung

Leda CORNA Aufstellanleitung

Vorschau ausblenden Andere Handbücher für CORNA:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Au fste ll a nle i tung
Kaminofen CORNA
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leda CORNA

Inhaltszusammenfassung für Leda CORNA

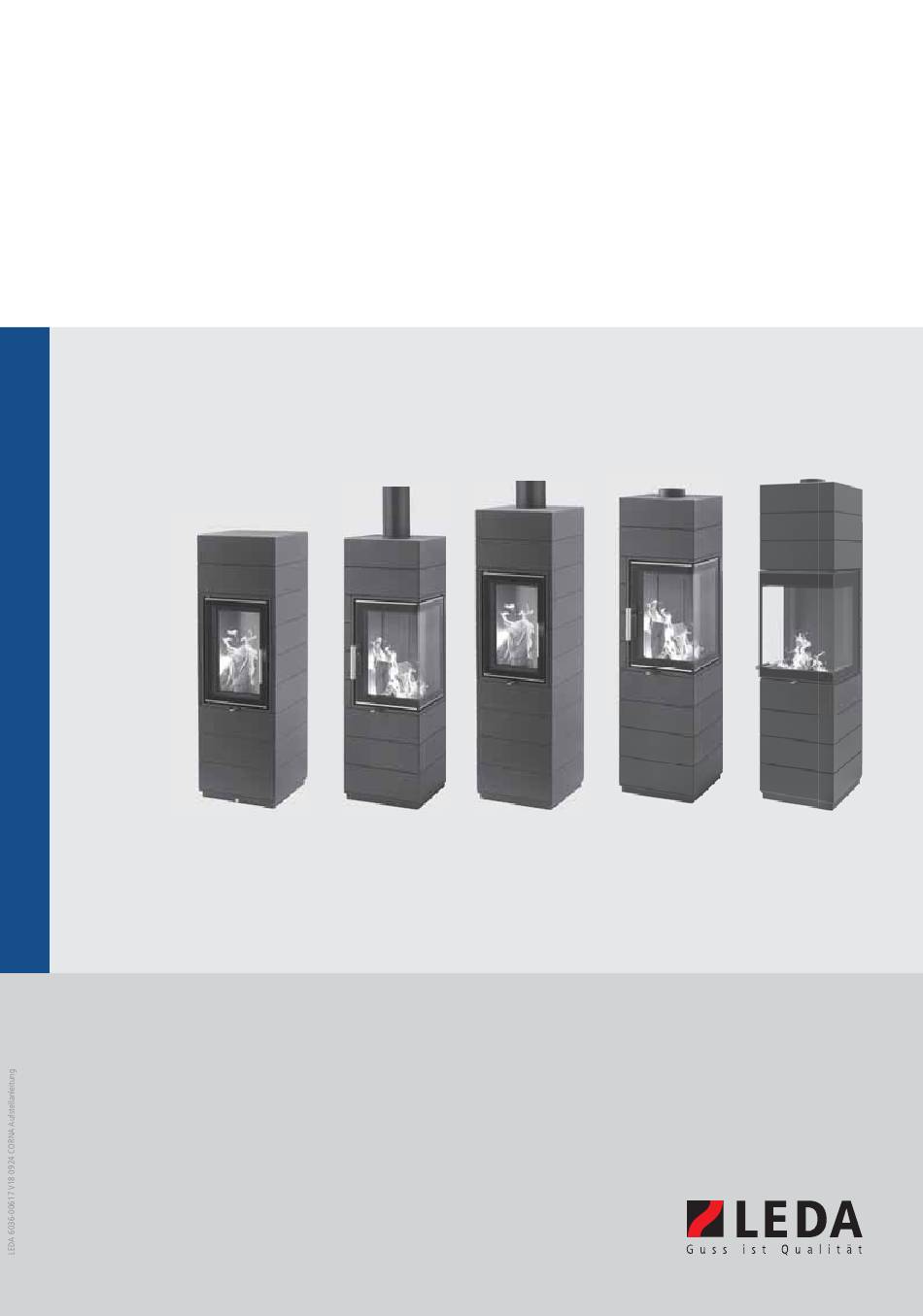

  • Seite 1 Au fste ll a nle i tung Kaminofen CORNA...
  • Seite 2 Die Bedienungsanleitung ist zu lesen und zu befolgen!

  • Seite 3: Inhaltsverzeichnis

    Benötigte Werkzeuge Erleichterung für den Transport Stellfüße Verbrennungsluftleitung anschließen Umlenkplatten einsetzen Feuertür ausbauen (CORNA und CORNA ES) Türverschluss einstellen (CORNA und CORNA ES) Abnehmbaren Türgriff umbauen (CORNA PS) Türsicherung einbauen (CORNA PS) 3.10 Türfeder einbauen – Umbau auf selbstschließende Feuertür 3.11...

  • Seite 5: Planungsdaten

    Optionales Zubehör Emissionsminderungsset „tec“ — 1004-01097, Emissionsminderungsset „tec“, zum Umbau des CORNA 4 kW bzw. 6 kW auf den CORNA tec mit 3 kW, el. Heizhilfe und Katalysator, bzw. zum Umbau des CORNA ES auf den CORNA ES tec Set bestehend aus: Katalysator-Einheit zum Austausch gegen die obere Umlenkung, elektronische Heizhilfe —...
  • Seite 6 Planungsdaten — 1003-01738 LUC-Hohlwand-Set, alternativ zum LUC-Set, für den Einbau in Hohlwand-Trockenbauwände...

  • Seite 7: Technische Daten

    Planungsdaten 1.2 Technische Daten Kaminofen Typ CORNA baurechtliche Verwendbarkeit als Bauprodukt, CE-Kennzeichnung gem. DIN EN 13240 Klassifi zierung / Art von Feuerstätten nach DIN EN 16510-2-1:2023 Typ BE Typ BE Typ BE Typ BE Typ BE Typ BE Typ BE für Zeit-...
  • Seite 8 Planungsdaten Kaminofen Typ CORNA II. Angaben zum Brand- und Wärmeschutz erforderlicher Schutz für brennbare Materialien (Brandschutz) Mindestabstände zu brennbaren Materialien Mindestabstände von der Rückseite des Kaminofens zu brennbaren Materialien, [cm] Mindestabstände von den Seiten des Kaminofens zu brennbaren Materialien, d [cm] Mindestabstände von der Oberseite des Kaminofens zu brennbaren Materialien...
  • Seite 9 Hinweise zur Prüfung: Geprüft wurde der Kaminofen CORNA / CORNA tec mit Anschluss nach oben, der CORNA ES / CORNA ES tec mit Anschluss nach oben und einer Abgasrohrverbindung mit einer gestreckten Länge von 100 cm und einem 90°-Bogen, CORNA PS / CORNA PS tec mit Anschluss nach oben und einer Abgasrohrverbindung mit einer gestreckten Länge von 33 cm und einem 90°-Bogen.

  • Seite 10: Berechnung Der Heizlast (Des Wärmebedarfs)

    Angrenzende Räume können zusätzlich mitbeheizt werden. Dabei handelt es sich wegen der niedrigen Nennwärmeleistung des CORNA unabhängig des Wärmebedarfs des Aufstellraums in jedem Fall um eine Einzelraum- feuerungsanlage. Die Wärmeleistung der Einzelraumfeuerungsanlage muss sich dabei jedoch am Wärmebedarf des Aufstellraums (Heizlast) orientieren.

  • Seite 11: Bestimmung Des Notwendigen Gesamtförderdrucks

    3. Förderdruck für das Abgasrohr (Verbindungsstück) Wert durch entsprechende Berechnung nach DIN EN 13384 Alle Varianten der Serie CORNA sind mit einem Volumenstromregler (VSR) ausgestattet. Darüber können diese Geräte an die tatsächlichen Schornsteinbedingungen angepasst werden. Eine entsprechende Einstellung des VSR wird bei höheren Arbeitsdrücken empfohlen (siehe Abschnitt „4.4 Einstellen auf die Schornsteinverhältnisse“...

  • Seite 12: Mögliche Bauarten Der Verbrennungsluftversorgung Nach Trol

    Die Leitung wird direkt an der Feuerstätte angeschlossen. Hierfür steht ein entsprechender Verbrennungsluftstutzen zur Verfügung (im Lieferumfang enthalten bzw. als optionales Zubehör verfügbar). Der CORNA bezieht die gesamte Verbrennungsluft ausschließlich über diesen Stutzen im Bodenbereich des Kaminofens. Eine direkte und durchgehende Leitung aus dem Freien bis zur Feuerstätte ist empfohlen.

  • Seite 13: Verbrennungsluftversorgung Aus Dem Raum

    Nachweisformular und zusätzliche Informationen hierzu sind als technisches Merkblatt von LEDA dem Raum verfügbar. Sofern ein Nachweis der ausreichenden Verbrennungsluftversorgung erforderlich ist, kann das entsprechende Nachweisformular „LEDA - Nachweis ausreichende Verbrennungsluftversorgung nach FeuVO“ verwendet werden. (zu beziehen über LEDA Werk, Leer oder auf www.leda.de im Serviceportal).

  • Seite 14: Brand- Und Wärmeschutz, Sicherheit

    Mindestabstände zu brennbaren Baustoffen oder Bauteilen bei CORNA ES, CORNA hoch, CORNA tec und CORNA hoch tec CORNA hoch ES, CORNA ES tec und CORNA hoch ES tec außerhalb des Strahlungsbereichs der Sichtscheibe seitlich/hinten Die angegebenen Sicherheitsabstände zu brennbaren Materialien, Bauteilen, Möbeln usw.

  • Seite 15: Schutz Im Strahlungsbereich Der Sichtscheibe

    Hier gelten alle Abstände und Maße für den gesamten möglichen (eingestellten) Drehbereich. Abb. 2.5 Mindestabstände im Bereich der Sichtscheibe bei CORNA ES, CORNA hoch ES, CORNA ES tec und CORNA hoch ES tec Abb. 2.6 Mindestabstände im Bereich der Sichtscheibe bei CORNA PS und CORNA PS tec...

  • Seite 16: Schutz Im Bereich Vor Der Feuerraumöffnung

    CORNA hoch ES, CORNA ES tec und CORNA hoch ES tec Beim CORNA PS lassen sich die beiden seitlichen Türen öffnen. Mit einem entsprechenden Verschluss-Stück (Türsicherung, 1004-01388, als optionales Zubehör erhältlich) kann eine der Türseiten für die Bedienung verriegelt werden. Mit eingesetztem Verschluss-Stück / Türsicherung ist ein nicht-brennbarer Belag nur vor der einen Bedienseite erforderlich.

  • Seite 17: Schutz Der Aufstellfl Äche

    Der Kaminofen darf mit seinen Füßen demnach auch direkt auf brennbaren Flächen aufgestellt werden. Bei Aufstellfl ächen aus oder mit brennbaren Baustoffen darf der CORNA nicht direkt mit dem Geräteboden auf den Boden gestellt werden. Zu brennbaren Aufstellfl ächen muss der CORNA mindestens leicht angehoben werden (mit den Stellfüßen), sodass kein direkter Kontakt des Gerätebodens mit der Aufstellfl äche vorhanden ist!

  • Seite 18: Erforderliche Mindestabstände

    Die statischen Eigenschaften der Aufstellfl äche müssen ausreichend dimensioniert und geeignet sein. Bei Bedarf müssen geeignete Maßnahmen zur Lastenver- teilung getroffen werden. Die Stellfüße des CORNA sind in geringem Maße (um max. 1,5 cm) einstellbar. Die Aufstellfl äche muss daher nach Möglichkeit weitgehend eben und waagerecht sein.

  • Seite 19: Aufbau Und Montage

    Feuerraumauskleidung und Bodenstein – siehe hierzu auch Abschnitt „4.4 Einstellen auf die Schornsteinverhältnisse“ ab Seite 32 3.3 Stellfüße Der CORNA besitzt 4 Stellfüße im Boden – diese sind im Auslieferungszustand bereits eingeschraubt. Hiermit lässt sich der CORNA genau ausrichten – Sechskant, SW 17 mm.

  • Seite 20: Verbrennungsluftleitung Anschließen

    Emissionsminderungsset „tec“ (Zubehör)“ auf Seite 23). Soll der CORNA oder CORNA ES mit einem Katalysator aufgerüstet werden, wird nur die untere Umlenkung eingesetzt, beim CORNA PS werden die untere und die obere Umlenkung eingebaut (siehe auch Abschnitt „3.12 Emissionsminderungsset „tec“ (Zubehör)“ ab Seite 23).

  • Seite 21: Feuertür Ausbauen (Corna Und Corna Es)

    Auslieferungszustand dem Gerät bei (im Brennraum, eingepackt) und müssen eingesetzt werden. Umlenkungen können beim Aufstellen des CORNA ES von oben leicht eingelegt werden. Dafür lässt sich die Guss-Abdeckplatte einfach vom oberen Gusssegment abheben. Auch vom Brennraum aus lassen sich Umlenkungen einsetzen, bzw. zur Wartung entnehmen.

  • Seite 22: Türverschluss Einstellen (Corna Und Corna Es)

    3.8 Abnehmbaren Türgriff umbauen (CORNA PS) Der CORNA PS besitzt einen abnehmbaren Türgriff, der sowohl auf der einen, wie auf der anderen Seite verwendet werden kann. Serienmäßig ist der Türgriff auf der linken Türseite eingesetzt. Als optionales Zubehör steht ebenfalls ein zusätzlicher Türgriff zur Verfügung.

  • Seite 23: Türsicherung Einbauen (Corna Ps)

    Aufbau und Montage 3.9 Türsicherung einbauen (CORNA PS) Der CORNA PS besitzt zwei für die Bedienung verwendbare Türen. Ist nur eine Seite als Bedienseite vorgesehen, kann die andere Tür als reine Wartungs- und Reinigungsöffnung verwendet werden. Um auf der Wartungs- oder Reinigungsseite auf einen nicht-brennbaren Bereich vor der Feuerraumöffnung verzichten zu können, kann eine Türsicherung anstelle des Türgriffs eingesetzt werden.
  • Seite 24 Bei den Geräten CORNA wird die Befestigungsschraube der Türfeder an einem Gussnocken angeschraubt, bei den Geräten CORNA ES wird die Befestigungsschraube der Türfeder in eine Gewindehülse eingeschraubt. CORNA PS Der CORNA PS wird serienmäßig mit selbstschließenden Feuertüren ausgeliefert. In den Türen ist an der Anschlagseite jeweils eine Türfeder eingebaut und gespannt.

  • Seite 25: Elektronische Heizhilfe (Zubehör)

    Aufbau und Montage 3.11 elektronische Heizhilfe (Zubehör) Für den CORNA (alle Varianten) ist eine Elektronische Heizhilfe als optionales Zubehör verfügbar (ID-Nr. 1004-01039). Elektronische Heizhilfe als Set / Nachrüst-Set, bestehend aus LED-Element, Steuerung, Batteriegehäuse, Montagematerial. Der Temperaturfühler für die elektronische Heizhilfe ist werkseitig in jedem CORNA vorgerüstet.

  • Seite 26: Einstellungen

    Die Einstellung der Steuerung auf die jeweilige Anwendung erfolgt über DIP-Schalter an der Steuerung (Seite gegenüber Steckbuchsen) Einstellung und Auswahl der Steuerungsfunktionen, Einstellung der DIP-Schalter DIP-Schalter-Einstellung Funktion der Steuerung elektronische Heizhilfe für den CORNA, CORNA ES, CORNA PS elektronische Heizhilfe für den CORNA tec, CORNA ES tec, CORNA PS tec mit Überwachungsfunktion für den Katalysators Funktionskontrolle –...

  • Seite 27: Emissionsminderungsset „Tec" (Zubehör)

    Der CORNA und der CORNA ES besitzen jeweils 2 Ebenen mit Umlenkungen, der CORNA PS besitzt 3 Ebenen mit Umlenkungen. Der Katalysator ersetzt bei allen Varianten die 2. Umlenkung von unten, dies ist beim CORNA und CORNA ES die jeweils obere und beim CORNA PS die mittlere Umlenkung.
  • Seite 28 Aufbau und Montage Zu Beachten: Bei CORNA ES tec lässt sich der Aufnahmerahmen aus Stahlblech für die Katalysatorplatten nur von oben einsetzen! Umlenkung und Aufnahmerahmen für den Katalysator auf die integrierten Guss-Aufl agerahmen aufl egen, die untere Umlenkung in die Ecke nach hinten schieben, die Durchbrandöffnung ist durchgehend auf der Türseite an beiden Seiten zur Scheibe, die Umlenkung liegt damit mit der...

  • Seite 29: Einbau Der Elektronischen Heizhilfe

    Siehe vorhergehenden Abschnitt „3.11 elektronische Heizhilfe (Zubehör)“ ab Seite 21. 3.13 Drehkonsole und drehbarer Abgasstutzen (Zubehör) Für den CORNA und den CORNA ES ist ein Drehkonsolen-Set als optionales Zubehör verfügbar, es besteht aus der eigentlichen Drehkonsole (Gerätesockel) und dem drehbaren Abgasstutzen.

  • Seite 30: Seitlichen Endanschlag Einstellen

    Die Drehkonsole besitzt jeweils einen Endanschlag für die Drehung nach links und nach rechts. Die Endanschläge lassen sich auch nach der Montage der Drehkonsole unter dem CORNA einstellen. Die Einstellung erfolgt über das rückseitige Revisionsblech. Der CORNA kann zur Einstellung der Endanschläge mit seiner Rückseite nach vorne gedreht werden, bis die Revisionsöffnung gut zugänglich ist. Das Drehkonsolen-Oberteil abbauen, dazu 3 Schrauben lösen –...
  • Seite 31 Aufbau und Montage die Gewindestifte nur leicht anziehen, es müssen ca. 4 mm des Gewindestifts herausstehen. Der CORNA lässt sich nach dem Zusammenbau zwischen den beiden Gewindestiften drehen. Anschließend das Oberteil der Drehkonsole wieder aufsetzen und mit den 3 Schrauben am Unterteil befestigen –...

  • Seite 32: Anschluss

    Gerätebodens mit der Aufstellfl äche vorhanden ist! Bei Verwendung der elektronischen Heizhilfe sollte beim CORNA ein Bodenabstand von mindestens 5 mm eingestellt werden. Ist der CORNA mit zu wenig Bodenabstand aufgestellt, ist die Lichtanzeige der Heizhilfe nicht oder nicht gut sichtbar.
  • Seite 33 Anschluss CORNA und CORNA ES Abb. 4.3 Abgasanschluss, Maße bei Anschlussstutzen nach oben – CORNA, CORNA tec Abb. 4.4 Abgasanschluss, Maße bei Anschlussstutzen nach hinten – CORNA, CORNA tec oder CORNA ES, CORNA ES tec oder CORNA ES, CORNA ES tec Die angegebenen Höhenmaße variieren je nach Einstellung der Stellfüße bzw.
  • Seite 34 Anschluss CORNA hoch und CORNA hoch ES Abb. 4.5 Abgasanschluss, Maße bei Anschlussstutzen nach oben - CORNA hoch, Abb. 4.6 Abgasanschluss, Maße bei Anschlussstutzen nach hinten - CORNA hoch, CORNA hoch tec oder CORNA hoch ES, CORNA hoch ES tec CORNA hoch tec oder CORNA hoch ES, CORNA hoch ES tec Die angegebenen Höhenmaße variieren je nach Einstellung der Stellfüße bzw.

  • Seite 35: Verbindungsstück Und Anschluss An Den Schornstein

    Anschluss CORNA PS Abb. 4.7 Abgasanschluss, Maße bei Anschlussstutzen nach oben - CORNA PS oder CORNA PS tec 4.3 Verbindungsstück und Anschluss an den Schornstein Außerhalb der Feuerstätte bis zum Schornstein werden die Abgasrohre als „Verbindungsstück“ bezeichnet. An sie werden baurechtliche Anforderungen hauptsächlich gemäß...

  • Seite 36: Einstellen Auf Die Schornsteinverhältnisse

    Die Dichtung im Anschluss bzw. Einstecktiefe im Doppelwandfutter ist entsprechend zu auszuführen, eine kraftschlüssige Verbindung des Verbindungsstücks im Schornstein ist zu vermeiden. Insbesondere beim CORNA PS ist zu beachten, dass sich der Kaminofen im oberen Bereich bei Betrieb etwas nach hinten neigt, dadurch erhöht sich der erforderliche Bewegungsspielraum für das Verbindungsstück! Das Abgasrohr muss rußbrandbeständig und für Abgase von Festbrennstoff-Feuerstätten geeignet sein (entsprechende Korrosionswiderstandsklasse), z.B.
  • Seite 37 Der Volumenstromregler und das Bodenluftventil befi ndet sich unterhalb des Brennraums. Die Einstellung des VSR muss lediglich einmal, z.B. beim Aufstellen vorgenommen werden. Einstellen des VSR bei CORNA oder CORNA ES Erstellen einer Schornsteinberechnung nach DIN EN 13384-1, Ermitteln des Arbeitsdrucks des Schornsteins –...
  • Seite 38 Bodenblech und den Bodenstein wieder einsetzen. Abb. 4.13 Einstell-Skala des VSR auf dem Luftventil, Beispiel älterer Schornstein mit 4 m wirksamer Höhe Einstellen des VSR bei CORNA PS Öffnen der Feuerraumtür, Entnehmen des Bodensteins, Anheben des Bodensteins hinten in der Mitte mit einem fl achen Werkzeug – z.B. Winkelblech, kleiner Inbusschlüssel oder Gabel,...
  • Seite 39 Anschluss Feststellmutter der oberen Einstellscheibe des VSR lösen – Sechskantmutter, M4 mm, SW 7 mm in der Mitte des Luftventils, direkt neben der zentralen Ventilachse “Zeiger“ der Einstellscheibe in Abhängigkeit der Schornstein-Bauart und der wirksamen Höhe des Schornsteins einstellen – erster Bereich der Skala („B2a“...

  • Seite 40: Erstinbetriebnahme

    Erstinbetriebnahme Erstinbetriebnahme Wir empfehlen, bei der ersten Inbetriebnahme der Feuerstätte nur mit geringer Brennstoffaufgabe (0,4 bis 0,7 kg) zu heizen. Während der Erstinbetriebnahme kann es kurzzeitig zu leichter Geruchsbildung kommen. Bitte sorgen Sie während dieser Zeit für ausreichende Lüftung des Aufstellraums und vermeiden Sie ein direktes Einatmen.

  • Seite 41: Sonstige Angaben Und Zugeh. Anleitungen

    Informationen und Anforderungen an die Stromversorgung fi nden Sie gegebenenfalls in den separaten Anleitungen zum LEDA Unterdruck-Controller LUC. Einbau und Betrieb von Steuerungs- und Sicherheitseinrichtungen Informationen für den Einbau und Betrieb von Steuerungs- und Sicherheitseinrichtungen fi nden Sie gegebenenfalls in den separaten Anleitungen zum LEDA Unterdruck-Controller LUC.
  • Seite 44 Fordern Sie weitere Infos an: LEDA Werk GmbH & Co. KG Postfach 1160 26761 Leer Telefon 0491 - 6099 - 0 Telefax - 290 www.leda.de info@www.leda.de...
