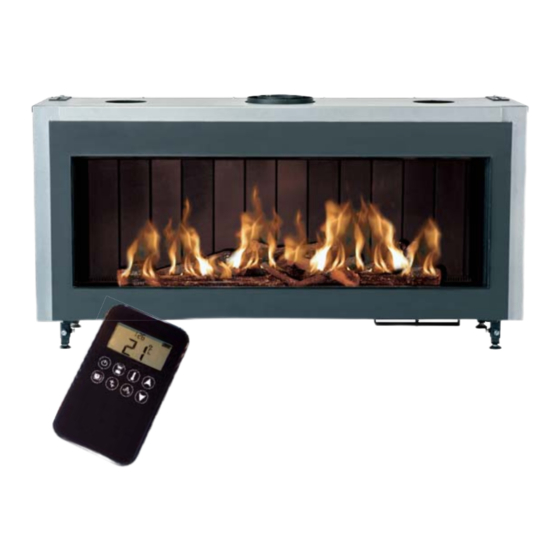

Leda CARISMO 63 F Aufstellanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

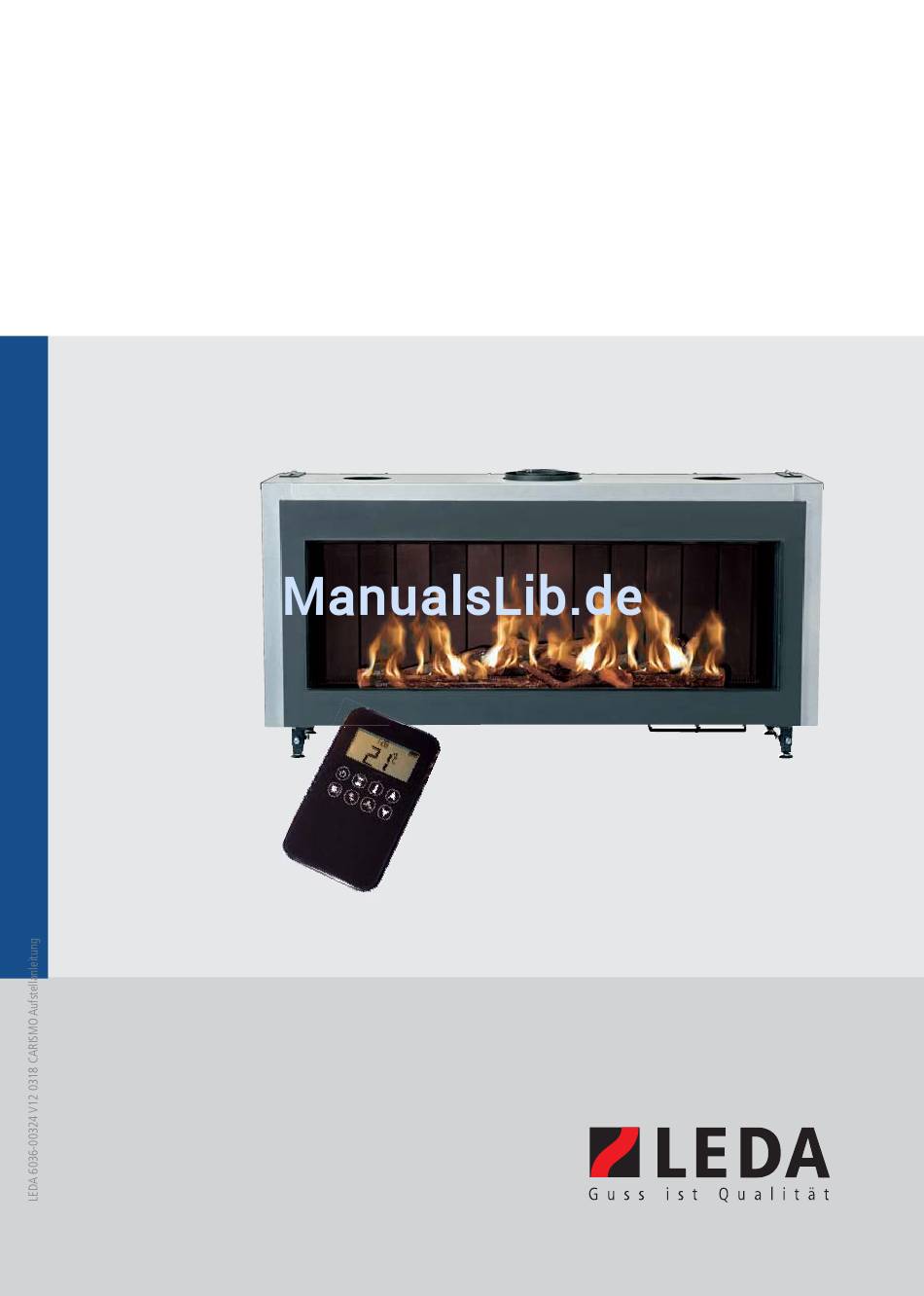

AUFSTELLANLEITUNG
Gas-Kamineinsatz CARISMO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leda CARISMO 63 F

Inhaltszusammenfassung für Leda CARISMO 63 F

  • Seite 1 AUFSTELLANLEITUNG Gas-Kamineinsatz CARISMO...
  • Seite 2 Bildnachweis: Elektron. Zünd- und Steuersystem mit Fernbedienung: © 2015 Mertik Maxitrol, Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis PLANUNGSDATEN Lieferumfang + Zubehör Technische Daten Berechnung der Heizlast (des Wärmebedarfs) Anforderungen an die Abgasanlage Verbrennungsluftversorgung MONTAGE DES CARISMO Transport und Aufstellen Übersicht Bauteile Ausrichten und Höhenverstellen Ausbau der Sichtscheibe(n) Montage der schwarzen Glasscheiben im Feuerraum Montage der Drosselscheiben Umbau von Erdgas H/E auf Erdgas L Installation des Anschlusskasten Vorbereiten der Brennereinheit...

  • Seite 5: Planungsdaten

    Planungsdaten Allgemeine Hinweise für den Fachhandwerker Die vorliegende Aufstellanleitung ist Bestandteil der Bedienungsanleitung CARISMO. Es sind ebenfalls die Hinweise aus der Bedienungsanleitung zu beachten. Planungsdaten 1.1 Lieferumfang + Zubehör Die Lieferung erfolgt in einer Verpackungseinheit im Holzverschlag, Bauteile für die Abgasleitung werden separat verpackt geliefert.

  • Seite 6: Notwendiges Zubehör

    Brenner-Dekofl ocken Notwendiges Zubehör Bezeichnung LAS (Konzentrisches Luft-Abgas-System von LEDA) Alle Gasgeräte von LEDA sind mit dem konzentrischen Luft-Abgas-System LAS geprüft. Der Anschluss des CARISMO mit LAS ist für die Gewährleistung der Anlagensicherheit und der korrekten Funktion unbedingt erforderlich. Optionales Zubehör Ident.-Nr.
  • Seite 7 Planungsdaten Ident.-Nr. Bezeichnung 1004-00846 Schwarze Glasscheiben für CARISMO 100 1004-00845 Schwarze Glasscheibe für CARISMO 100 PS 1004-00839 Schwarze Glasscheiben für CARISMO 120 F 1004-00844 Schwarze Glasscheiben für CARISMO 120 1004-00843 Schwarze Glasscheibe für CARISMO 120 PS 1004-00840 Schwarze Glasscheiben für CARISMO 140 F 1004-00842 Schwarze Glasscheiben für CARISMO 140 1004-00841 Schwarze Glasscheibe für CARISMO 140 PS 1004-00859 Schwarze Glasscheibe für CARISMO 100...
  • Seite 8 Planungsdaten Ident.-Nr. Bezeichnung 1004-00823 Wandhalterung für Fernbedienung 1004-00785 Allgas Steckschlauch mit Übergangsstück, 500 mm 1004-00786 Allgas Steckschlauch mit Übergangsstück, 1000 mm 1004-00787 Allgas Steckschlauch mit Übergangsstück, 2000 mm 1004-00772 Steckernetzteil...

  • Seite 9: Technische Daten

    CE 0461 16 Energieeffi zienzklasse Wirkungsgrad 84,5 84,5 88,0 87,1 84,5 84,5 89,2 89,7 zu verwendendes Luft-Abgas-System LEDA LAS Kategorie Gasart, Erdgas E / H E / H E / H E / H H/G20 L/G25 H/G20 L/G25 H/G20 L/G25...

  • Seite 10: Abmessungen Und Massen

    130 / 200 mit Doppelbrenner Die Konvektions-Raumheizer für gasförmige Brennstoffe CARISMO erfüllen zusammen mit dem konzentrischen LEDA Luft-Abgas- System die Anforderungen der DIN EN 613. Die entsprechende Kennzeichnung für das LAS ist: Luft-Abgas-System DIN V 18160-1: T450 N2 D 1 O50 L00.
  • Seite 11 CE 0461 16 CE 0461 16 CE 0461 14 Energieeffi zienzklasse Wirkungsgrad 89,2 89,7 89,2 89,7 92,0 90,6 zu verwendendes Luft-Abgas-System LEDA LAS Kategorie Gasart, Erdgas E / H E / H E / H H/G20 L/G25 H/G20 L/G25 H/G20 L/G25 im Auslieferungszustand eingestellte eingestellt umrüstbar eingestellt umrüstbar eingestellt umrüstbar...
  • Seite 12 130 / 200 mit Doppelbrenner Die Konvektions-Raumheizer für gasförmige Brennstoffe CARISMO erfüllen zusammen mit dem konzentrischen LEDA Luft-Abgas- System die Anforderungen der DIN EN 613. Die entsprechende Kennzeichnung für das LAS ist: Luft-Abgas-System DIN V 18160-1: T450 N2 D 1 O50 L00.
  • Seite 13 CE 0461 15 CE 0461 16 CE 0461 15 Energieeffi zienzklasse Wirkungsgrad 84,5 84,5 84,5 84,5 84,5 84,5 zu verwendendes Luft-Abgas-System LEDA LAS Kategorie Gasart, Erdgas E / H E / H E / H H/G20 L/G25 H/G20 L/G25 H/G20 L/G25 im Auslieferungszustand eingestellte eingestellt umrüstbar eingestellt umrüstbar eingestellt umrüstbar...
  • Seite 14 130 / 200 mit Doppelbrenner Die Konvektions-Raumheizer für gasförmige Brennstoffe CARISMO erfüllen zusammen mit dem konzentrischen LEDA Luft-Abgas- System die Anforderungen der DIN EN 613. Die entsprechende Kennzeichnung für das LAS ist: Luft-Abgas-System DIN V 18160-1: T450 N2 D 1 O50 L00.
  • Seite 15 C - raumluftunabhängige Gasfeuerstätte Übereinstimmungsnachweis E1346/5610 Produkt-Identnr. 0461CN0995 CE-Kennnr. CE 0461 12 Energieeffi zienzklasse Wirkungsgrad 94,0 93,0 zu verwendendes Luft-Abgas-System LEDA LAS Kategorie Gasart, Erdgas E / H H/G20 L/G25 im Auslieferungszustand eingestellte eingestellt umrüstbar Gasart bzw. umrüstbare Gasart Anschlussdruck / Vordruck [mbar] Bestimmungsländer...
  • Seite 16 Doppelbrenner Die Konvektions-Raumheizer für gasförmige Brennstoffe CARISMO erfüllen zusammen mit dem konzentrischen LEDA Luft-Abgas-System die Anforderungen der DIN EN 613. Die entsprechende Kennzeichnung für das LAS ist: Luft-Abgas-System DIN V 18160-1: T450 N2 D 1 O50 L00. Referenzdämmstoff nach AGI-Q 132, WLG mind. 040, entsprechend der Vorgaben der TROL 2006 - Fachregel Ofen- und Luftheizungsbau.

  • Seite 17: Berechnung Der Heizlast (Des Wärmebedarfs)

    Planungsdaten 1.3 Berechnung der Heizlast (des Wärmebedarfs) Eine Feuerstätte mit dem LEDA Gas-Kamineinsatz CARISMO stellt nach 1. BImSchV eine Einzelraumfeu- erungsanlage dar, die vorrangig zur Beheizung eines Aufstellraums verwendet wird. Angrenzende Räume können zusätzlich mitbeheizt werden. Die Wärmeleistung der Einzelraumfeuerungsanlage muss sich dabei jedoch am Wärmebedarf des Aufstellraums (Heizlast) orientieren.

  • Seite 18: Anforderungen An Die Abgasanlage

    1.4 Anforderungen an die Abgasanlage Der Gas-Kamineinsatz CARISMO darf nur in Verwendung mit dem LEDA Luft-Abgas-System (LAS) verwendet werden. Eine Messsondenöffnung ist unmittelbar auf dem Gasgerät vorzusehen. Abweichungen müssen mit dem zuständigen Schornsteinfeger abgesprochen werden. Ebenfalls sind die Inspektionselement(e) so anzuordnen das die Möglichkeit besteht in jeden Anlagenteil des LAS Systems einsehen zu können.

  • Seite 19: Zulässige Höhen Und Längen Der Abgasanlage

    Planungsdaten Zulässige Höhen und Längen der Abgasanlage Die Auslegung des LAS erfolgt über die theoretische Maximalhöhe bzw. -länge von 12 m. Alle Bögen in der Abgasleitung sind davon mit einem entsprechenden Längenabzug zu berücksichtigen (Abb. 1.4 und Abb. 1.5). Die mindest notwendigen Leitungslängen sowie die maximal mögliche Anzahl an Umlenkungen sind entsprechend der Aufbauweise der Leitung ebenfalls folgenden Tabellen zu entnehmen.
  • Seite 20 Planungsdaten min. 1,5m min. 5cm Längenabzug je: 15° Bogen = 0,3m 45° Bogen = 1,0m 30° Bogen = 0,6m 90° Bogen = 2,0m 1) Abweichende Längen und Installationen möglich. Hierzu entsprechende FeuVO, LBO, DVGW-TRGI, BImSchV etc. beachten! 2 ) Durchgehender L90-Schacht bei zu überbrückenden Geschossen. Hierzu entsprechende FeuVO, LBO, DVGW-TRGI, BImSchV etc.
  • Seite 21 Planungsdaten 1,5m Längenabzug je: 15° Bogen = 0,3m 45° Bogen = 1,0m 30° Bogen = 0,6m 90° Bogen = 2,0m 1) Abweichende Längen und Installationen möglich. Hierzu entsprechende FeuVO, LBO, DVGW-TRGI, BImSchV etc. beachten! 2) Durchgehender L90-Schacht bei zu überbrückenden Geschossen. Hierzu entsprechende FeuVO, LBO, DVGW-TRGI, BImSchV etc.
  • Seite 22 Planungsdaten CARISMO 2050 x [m] y [m] Geräte- zusätzliche anschluss xmin [m] xmax [m] ymin [m] ymax [m] Drosselscheibe Installations-Hinweise A (Abb.1.4) siehe Ab- B (Abb.1.4) max. 0,5 m Verzug je schnitt 2.6 1 m Leitungsgesamt- C (Abb.1.5) länge D (Abb.1.5) ohne CARISMO 38 x [m]...

  • Seite 23: Verbrennungsluftversorgung

    Der Gaskamineinsatz CARISMO wird ausschließlich raumluftunabhängig über das entsprechende LAS mit Verbrennungsluft aus dem Freien versorgt. LEDA-Gaskamineinsätze besitzen eine geschlossene Anbindung an das Abgassystem ohne Strömungs- sicherung und eine Flammenüberwachung. Daher werden keine gesonderten baurechtlichen Anforde- rungen an den Luftwechsel und die Größe des Aufstellraums gestellt.

  • Seite 24: Montage Des Carismo

    Montage des CARISMO Montage des CARISMO Sicherheitshinweise im Abschnitt „3.1 Sicherheitshinweise, grundsätzliche Vorgaben“ auf Seite 64 sind zu beachten! 2.1 Transport und Aufstellen Für den leichteren Transport des CARISMO, die vorgesehenen Griffbügel jeweils rechts und links in die Stahlblechverkleidung (Konvektionsmantel) des Grundgeräts einhängen.

  • Seite 25: Übersicht Bauteile

    Montage des CARISMO 2.2 Übersicht Bauteile Grundgerät Frontrahmen Scheibenleiste Schrauben Sichtscheibe Feuerraum-Bodenblech Flächenbrenner Brennerboden Feststellschraube Fuß mit Stellfuß Befestigungslasche Steuer- und Reglereinheit im Gehäuse Abb. 2.2 Übersicht Bauteile 2.3 Ausrichten und Höhenverstellen Im Lieferzustand sind diese Füße komplett im Grundgerät eingeschoben bzw.

  • Seite 26: Ausbau Der Sichtscheibe(N)

    Montage des CARISMO Der CARISMO ist über die stufenlos verstellbaren Befestigungslaschen (max. 90 mm) zu sichern. Bei größeren Wandabständen sind zusätzlich geeignete Abstandshalter vorzusehen. Das Befestigungsmaterial ist je nach bauseitiger Situation auszuwählen und daher nicht im Lieferumfang des Gas-Kamineinsatzes enthalten. Abb.
  • Seite 27 Montage des CARISMO Saugnäpfe mit gelockertem Griffbügel an der Sichtscheibe aufsetzen und beide Griffbügel zur Mitte hin zusammen ziehen. Saugnäpfe festhalten, indem beide Bügel zusammen gedrückt werden. Sichtscheibe vorsichtig nach oben heben bis sie über dem unteren Rand der Brennraumöffnung liegt. Abb.
  • Seite 28 Montage des CARISMO Abb. 2.10 Die seitlichen unteren Scheibenleisten demontieren. Abb. 2.11 Die seitlich hinteren Scheibenleisten entfernen. Zum Einbau der Sichtscheibe sind die Arbeitsschritte wie vorher beschrieben in umgekehrter Reihenfolge auszuführen. Die Schrauben der Scheibenleisten dürfen nicht zu fest angezogen werden, um Spannungen an der Sichtscheibe zu verhindern.

  • Seite 29: Montage Der Schwarzen Glasscheiben Im Feuerraum

    Montage des CARISMO 2.5 Montage der schwarzen Glasscheiben im Feuerraum CARISMO 100/ 120/ 140 F/ ES/ PS Alle vorhandenen Rückwandpaneele gegen die bei den schwarzen Glasscheiben mitgelieferten Paneele ersetzen. Abb. 2.12 Ausgebaute Prallplatte bei ES und PS Geräten Abb. 2.13 Ersetzte Rückwandpaneele Die Frontscheibe ausbauen (siehe „2.4 Ausbau der Sichtscheibe(n)“...
  • Seite 30 Montage des CARISMO Abb. 2.14 Schwarze Rückwand-Glasscheibe einsetzen Abb. 2.15 Schwarze Seiten-Glasscheibe(n) einsetzen bei ES und PS Geräten Die schwarze Glasscheibe vorsichtig mit Hilfe der Saugnäpfe über die Zündeinheit heben und senkrecht an der Rückwand positionieren. Danach die seitlichen Paneele ersetzen und die schwarzen Seiten- Glasscheiben einsetzen.
  • Seite 31 Montage des CARISMO Mitgelieferte Rückwand- und Seitenpaneele (bei ES-Geräten) einsetzen. Die schwarze Glasscheibe vorsichtig mit Hilfe der Saugnäpfe über die Zündeinheit heben, senkrecht an der Rückwand positionieren und mit den Halteklammern befestigen. Bei ES-Geräten danach die schwarzen Seiten-Glasscheiben einsetzten und mit den Halteklammern befestigen.

  • Seite 32: Montage Der Drosselscheiben

    Montage des CARISMO 2.6 Montage der Drosselscheiben Die Auswahl der richtigen Drosselschreibe erfolgt nach folgender Tabelle. In Abhängigkeit der Länge der senkrechten Leitung (LAS) und der Anzahl der Umlenkungen ist eine passende Drosselscheibe in den CARISMO einzusetzen, bzw. die Drosselscheibe auszubauen. tatsächliche LAS-Gesamthöhe (ohne Umlenkung) CARISMO Typ 9 m 10 m 11 m 12 m...

  • Seite 33: Aus- Und Einbau Der Drosselscheiben

    Montage des CARISMO tatsächliche LAS-Gesamthöhe (1x 90°-Umlenkung) CARISMO Typ 10 m 30 mm 40 mm 63 ES / PS 30 mm 40 mm 50 mm 63 F 30 mm 30 mm 50mm 30 mm 50 mm 70mm 50 mm 50 mm 50 mm 2050 35 mm...
  • Seite 34 Montage des CARISMO 3. Prallplatte nach hinten aus ihrer Führung schieben und entnehmen. 4. Drosselscheibe (14) wird mit zwei Befestigungsschrauben (Sechskant, SW 7) rechts und links montiert Wenn nötig kann eine Befestigungsschraube gelöst und die Drosselscheibe lediglich über eine Schraube befestigt werden, so kann die Drosselscheibe durch Verdrehen noch genauer justiert werden..

  • Seite 35: Umbau Von Erdgas H/E Auf Erdgas L

    Montage des CARISMO 2.7 Umbau von Erdgas H/E auf Erdgas L (Umbau nur notwendig bei CARISMO Serien 63F/ 73er /100er/ 120er/ 140er / 85er / 2050er) Die oben genannten Gasgeräte-Varianten werden standardmäßig für die Gasart Erdgas H-2E-G20-20mbar ausgeliefert. Für den Betrieb mit Erdgas L-2LL-G25-20mbar muss die Luftdüse ausgetauscht werden (im Lieferumfang).
  • Seite 36 Montage des CARISMO Entfernen Sie die Kabelbinder. Lösen Sie die Schrauben des Haltewinkels des Gasreglers. Achten Sie dabei darauf, dass die dünnen Röhrchen nicht abknicken. Abb. 2.23 Lösen des Haltewinkels Drehen Sie den Gasregler in die richtige Richtung und führen Sie diesen von hinten in den Anschlusskasten.
  • Seite 37 Montage des CARISMO Bringen Sie nun den kompletten Anschlusskasten in die endgültige Position. Achten Sie dabei auf die maximale Länge des Thermoelements und der Zündgasleitung. Stellen Sie sicher, dass die Zündgasleitung, das Zündkabel und das Röhrchen des Thermoelements ohne Knicke und spannungsfrei verlegt sind. Das Zündkabel darf keine Verbindung zu metallischen Teilen haben.

  • Seite 38: Vorbereiten Der Brennereinheit

    Montage des CARISMO 2.9 Vorbereiten der Brennereinheit Abb. 2.30 Zündeinheit Abb. 2.31 Zuleitungen der Zündeinheit Kontrollieren des Flammenwächters , der Pilot-Brennerdüse und des Zündelements , sowie des korrekten Sitzes des Feuerraum-Bodenblechs und der Düsenabdeckung. Einen ausreichenden Abstand zwischen der Pilotbrennerdüsen-Leitung und dem Zündelement unbedingt einhalten!

  • Seite 39: Anschluss An Die Gasversorgung

    Montage des CARISMO 2.10 Anschluss an die Gasversorgung In der Geräte-Anschlussleitung ist eine Absperrarmatur zu installieren. Leitung und Anschluss sind nach den Vorgaben der DVGW-TRGI bzw. TRF auszuführen. Beachten Sie bei der Wahl der Verlegewege für die Gaszuleitung, dass die Temperatur innerhalb der Anlagenverkleidung sehr hoch sein kann.

  • Seite 40: Überprüfen Und Einstellen Der Pilotfl Amme

    Montage des CARISMO Die Dichtheit der Gasinstallation, bzw. die Belastungs- und Dichtheitsprüfung ist zu protokollieren (Protokollbeispiel nach DVGW-TRGI im Anhang „5.2 Protokoll über Belastungs- und Dichtheitsprüfung für die Gasleitung“ auf Seite 81). Nach erfolgreicher Dichtheitsprüfung kann die Brennstoffzufuhr geöffnet werden. 2.11 Überprüfen und Einstellen der Pilotfl...

  • Seite 41: Einstellen Des Gasreglers

    Montage des CARISMO  blau brennen,  eine saubere Dreiteilung in Einzelfl ammen aufweisen: — mittig, Richtung Flächenbrenner — seitlich, Richtung Flammenwächter — seitlich, Richtung Zündelement  den Flammenwächter erreichen  ausreichend umspülen. 2. Die Zündfl amme darf über den Flammenwächter nicht hinausgehen und keine gelbe Flamme bilden. 3.

  • Seite 42: Ausgangsdruck (Brennerdruck)

    Montage des CARISMO Eingangsdruckmessung (Versorgungsdruck bzw. Vordruck) a) Brennstoffzufuhr öffnen und Gas-Kamineinsatz ausschalten. b) Eingangsdruckmesspunkt öffnen durch Lösen der Verschlussschraube („Abb. 2.33 Anschluss an den Gasregler“ auf Seite 36). c) Druckmessgerät mit geeignetem Anschlussschlauch am Eingangsdruckmesspunkt (Ø 9 mm) anschließen. d) Eingangsdruck messen, dokumentieren und mit dem geforderten Wert vergleichen.

  • Seite 43: Demontage Des Flächenbrenners

    Montage des CARISMO g) Abschließend die Kunststoffabdeckung der Druckregulierschraube wieder einsetzen und mit Lack sichern. 2.13 Demontage des Flächenbrenners Zu Wartungszwecken kann der Flächenbrenner ausgebaut werden. a) Gegebenenfalls bereits eingelegte Brenner-Dekoration, das Brennergranulat, die Scheitholzimitate, bzw. die Brenner-Steinaufl age und das Vermiculit-Granulat entfernen. b) Feuerraum-Bodenblech (6) und die Brennerabdeckung entfernen (Abb.

  • Seite 44: Brenner Mit Scheitholzimitat

    Montage des CARISMO 2.14 Brenner mit Scheitholzimitat Nach dem Einsetzen von Feuerraum-Bodenblech (6) (Lochblech) und Düsenabdeckung wird das Brennergranulat (Inhalt: 1 bzw. 2 Beutel (modellabhängig)) gleichmäßig auf dem gesamten Feuerraumboden (Bodenblech und Flächenbrenner) verteilt. Es ist darauf zu achten, dass kein Brennergranulat in die Öffnung der Zündeinheit fällt. Das Brennergranulat nicht direkt aus dem Beutel auf den Flächenbrenner kippen! Den Inhalt des Beutels vorher z.B.
  • Seite 45 Montage des CARISMO Scheitholzimitate CARISMO 38 Serie...

  • Seite 46: Scheitholzimitate Carismo 63 Es / Ps Einfachbrenner

    Montage des CARISMO Abb. 2.34 Einlegen der Scheitholzimitate im CARISMO 38. Scheitholzimitate CARISMO 63 ES / PS Einfachbrenner Abb. 2.35 Einbaureihenfolge der Scheitholzimitate beim CARISMO 63.
  • Seite 47 Montage des CARISMO Abb. 2.36 Einlegen der Scheitholzimitate im CARISMO 63 Einfachbrenner ES und PS.
  • Seite 48 Montage des CARISMO Scheitholzimitate CARISMO 63 Front Erdgas DB Abb. 2.37 Einbaureihenfolge der Scheitholzimitate beim CARISMO 63 DB Front Erdgas. Abb. 2.38 Einlegen der Scheitholzimitate beim CARISMO 63 DB Front Erdgas.
  • Seite 49 Montage des CARISMO Scheitholzimitate CARISMO 63 Front Flüssiggas DB Abb. 2.39 Einbaureihenfolge der Scheitholzimitate beim CARISMO 63 DB Front Flüssiggas Abb. 2.40 Einlegen der Scheitholzimitate beim CARISMO 63 DB Front Flüssiggas...
  • Seite 50 Montage des CARISMO Scheitholzimitate CARISMO 73 Front Erdgas DB Abb. 2.41 Einbaureihenfolge der Scheitholzimitate beim CARISMO 73 DB Front Erdgas Seite.24 Abb. 2.42 Einlegen der Scheitholzimitate beim CARISMO 73 DB Front Erdgas...
  • Seite 51 Montage des CARISMO Scheitholzimitate CARISMO 73 Front Flüssiggas DB Abb. 2.43 Einbaureihenfolge der Scheitholzimitate beim CARISMO 73 DB Front Flüssiggas Abb. 2.44 Einlegen der Scheitholzimitate beim CARISMO 73 DB Front Flüssiggas.

  • Seite 52: Scheitholzimitate Carismo 85 Einfachbrenner

    Montage des CARISMO Scheitholzimitate CARISMO 85 Einfachbrenner Abb. 2.45 Einlegen der Scheitholzimitate im CARISMO 85 US.

  • Seite 53: Scheitholzimitate Carismo 100 Db - Es Und Ps

    Montage des CARISMO Scheitholzimitate CARISMO 100 DB - ES und PS Abb. 2.46 Einbaureigenfolge der Scheitholzimitate beim CARISMO 100 ES und PS.
  • Seite 54 Montage des CARISMO Scheitholzimitate CARISMO 100 DB - ES und PS Abb. 2.47 Einlegen der Scheitholzimitate im CARISMO 100 ES und PS.

  • Seite 55: Scheitholzimitate Carismo 100 Db - F Und Ds

    Montage des CARISMO Scheitholzimitate CARISMO 100 DB - F und DS Abb. 2.48 Einbaureienfolge der Scheitholzimitate beim CARISMO 100 F und DS.
  • Seite 56 Montage des CARISMO Abb. 2.49 Einlegen der Scheitholzimitate im CARISMO 100 F und DS...

  • Seite 57: Scheitholzimitate Carismo 120 Db - Es Und Ps

    Montage des CARISMO Scheitholzimitate CARISMO 120 DB - ES und PS Abb. 2.50 Einbaureienfolge der Scheitholzimitate beim CARISMO 120 ES und PS.

  • Seite 58: Scheitholzimitate Carismo 120 Db - F Und Ds

    Montage des CARISMO Scheitholzimitate CARISMO 120 DB - ES und PS Abb. 2.51 Einlegen der Scheitholzimitate im CARISMO 120 ES und PS. Scheitholzimitate CARISMO 120 DB - F und DS Abb. 2.52 Einbaureienfolge der Scheitholzimitate beim CARISMO 120 F und DS.
  • Seite 59 Montage des CARISMO Scheitholzimitate CARISMO 120 DB - F und DS...

  • Seite 60: Scheitholzimitate Carismo 140 Db - Es Und Ps

    Montage des CARISMO Scheitholzimitate CARISMO 120 DB - F und DS Abb. 2.53 Einlegen der Scheitholzimitate im CARISMO 120 F und DS Scheitholzimitate CARISMO 140 DB - ES und PS Abb. 2.54 Einbaureienfolge der Scheitholzimitate beim CARISMO 140 ES und PS...
  • Seite 61 Montage des CARISMO Scheitholzimitate CARISMO 140 DB - ES und PS Abb. 2.55 Einlegen der Scheitholzimitate im CARISMO 140 ES und PS...

  • Seite 62: Scheitholzimitate Carismo 140 Db - F Und Ds

    Montage des CARISMO Scheitholzimitate CARISMO 140 DB - F und DS Abb. 2.56 Einbaureihenfolge der Scheitholzimitate beim CARISMO 140 F und DS...
  • Seite 63 Montage des CARISMO Scheitholzimitate CARISMO 140 DB - F und DS Abb. 2.57 Einlegen der Scheitholzimitate im CARISMO 140 F und DS...
  • Seite 64 Montage des CARISMO Scheitholzimitate CARISMO 2050...
  • Seite 65 Montage des CARISMO Abb. 2.58 Einlegen der Scheitholzimitate im CARISMO 2050.

  • Seite 66: Montage Der Zierblenden (Bei Es, Ps, Us Und 2050)

    Montage des CARISMO Montage der Zierblenden (bei ES, PS, US und 2050) Zuerst wird die senkrechte Blende bei ES-Geräten bzw beide senkrechte Blenden bei PS-Geräten montiert: Dabei wird die Blende oben in den dafür vorgesehenen Schlitz des Scheibenhalters eingesteckt. Danach Winkel-, bzw U-Profi l vorne aufl egen und bis zum Ende durchschieben.

  • Seite 67: Brenner Mit Carrara-Steinaufl Age

    Montage des CARISMO 2.15 Brenner mit Carrara-Steinaufl age Das Vermiculite-Granulat (Lieferumfang Carrara-Steine) nicht direkt aus dem Beutel auf den Flächenbrenner kippen! Das Brennergranulat (Lieferumfang Scheitholzimitat-Set) gehört zum Standard-Lieferumfang und wird bei dieser Gerätevariante nicht benötigt! Den Inhalt des Beutels vorher z.B. mit feinen Sieb von Staub und kleinsten Partikeln befreien. Der Flächen- brenner kann ansonsten teilweise verstopfen.

  • Seite 68: Einbau Und Anschluss Des Carismo

    Einbau und Anschluss des CARISMO Einbau und Anschluss des CARISMO 3.1 Sicherheitshinweise, grundsätzliche Vorgaben Vor Erstellung der Verkleidung ist eine Dichtheits- und Funktionskontrolle des Gas-Kamineinsatzes und der Versorgungsleitung nach DVGW-TRGI durchzuführen und zu dokumentieren. Dies kann anhand der Checklisten im Anhang erfolgen („Wartungscheckliste“ auf Seite 76). Hinweis - Bitte beachten Sie die entsprechende Nachweis- und Protokollierungspflicht entsprechend der technischen Regeln für die Gasinstallation (DVGW-TRGI) und des Gas- bzw.
  • Seite 69 Einbau und Anschluss des CARISMO  Baumaterialien für die Verkleidung können sein: — keramische Ofenkacheln, — Schamottesteine, -formsteine oder -platten, gemäß TROL 2006 — geeignete Natursteinbauteile (z.B. Granit, Sandstein, Speckstein), — Mauerziegel oder Mauersteine (z.B. nach DIN V 105-1, DIN 105-3, DIN 105-5, E-DIN 106-1, DIN V 4165, DIN V 18151 oder DIN V 18152), —...

  • Seite 70: Brandschutz, Wärmeschutz Und Sicherheitsabstände

    Einbau und Anschluss des CARISMO 3.2 Brandschutz, Wärmeschutz und Sicherheitsabstände Brandschutz- und Sicherheitsabstände müssen unbedingt eingehalten werden! Die notwendigen Abstände zwischen Zuluftöffnungen (Warmluftgittern) und brennbaren Bauteilen sind einzuhalten. Der notwendige Sicherheitsabstand im Strahlungsbereich der Sichtscheibe zu Bauteilen mit oder aus brennbaren Baustoffen oder Einbaumöbeln sind einzuhalten.

  • Seite 71: Schutz Im Strahlungsbereich Der Sichtscheibe(N)

    Einbau und Anschluss des CARISMO Der Gas-Kamineinsatz muss bestimmte Mindestabstände zu temperaturempfi ndlichen oder brennbaren Baustoffen oder Bauteilen mit brennbaren Bestandteilen einhalten. Gas-Kamineinsatz CARSIMO Abriebfeste Wärmedämmung Vormauerung Anbauwand mit/ aus brennbaren Bestandteilen 50 cm Kaminverkleidung Temperaturempfi ndliches Bauteil, z.B. Möbelstück Temperaturempfi...

  • Seite 72: Brand- Und Wärmeschutzmaßnahmen

    Einbau und Anschluss des CARISMO 3.3 Brand- und Wärmeschutzmaßnahmen  Anbaufl ächen (Wände, Decke und Boden) sind grundsätzlich zu dämmen (Wärmeschutz).  Anbaufl ächen mit oder aus brennbaren Bestandteilen müssen entsprechend geschützt, bzw. gedämmt und ggf. vorgemauert werden (Brandschutz).  Die Verwendung von Ersatzdämmstoffen (mit bauordnungsrechtlichem Verwendbarkeitsnachweis) anstelle von Wärmedämmung mit Referenzdämmstoff und Vormauerung ist möglich (siehe TROL 2006:2017).
  • Seite 73 Einbau und Anschluss des CARISMO Brandschutzmaßnahmen nach TROL 2006:2017-01 Einbausituation Schutzmaßnahme aktive mind. Dämmung Vormauerung Hinterlüftung Anbaufl ächen ohne brennbare Baustoffe ab 10cm WDS 2 Dicke mit rückseitigen Einbaumöbeln aus brennbaren Baustoffen ohne belüfteten Abstand, Referenzdämmstoff direkter Anbau an nicht brennbare Gebäudedecken, nicht notwendig nicht notwendig mind.

  • Seite 74: Erstellen Der Verkleidung

    Einbau und Anschluss des CARISMO 3.4 Erstellen der Verkleidung Allgemeine Anforderungen  Die Aufstellfl äche sollte leicht zu reinigen sein (z.B. Fliesenbelag).  Beim Einbau eines Schürzentraglagers muss ein minimaler freier Abstand zwischen Einsatzfront und Schürzentraglager erhalten bleiben.  Der Gas-Kamineinsatz darf keinesfalls Verbindung zur Verkleidung haben. ...

  • Seite 75: Umluftöffnung (Kaltlufteintritt)

    Einbau und Anschluss des CARISMO Umluftöffnung (Kaltlufteintritt) Die notwendige Umluftöffnung in der Verkleidung ist durch den Anschlusskasten der Steuer- und Reglereinheit gegeben. Der Anschlusskasten muss unterhalb des Gas-Kamineinsatzbodens eingebaut werden und für Wartungs-, Reinigungs- und Überprüfungsarbeiten leicht zugänglich sein. Die Anschlussfront lässt sich vom Anschlusskasten abschrauben Abb.

  • Seite 76: Konvektionsluftführung In Der Verkleidung

    Einbau und Anschluss des CARISMO Konvektionsluftführung in der Verkleidung Sind alle Innenfl ächen der Verkleidung entsprechend abriebfest und temperaturbeständig, kann die konvektive Luftführung ohne Leitung erfolgen. Zuluftaustritt Umlufteintritt Die Zuluftgitter möglichst auf gleicher Höhe und direkt unter der Anlagendecke oder einer entspre- chenden Zwischendecke einbauen, damit die Warmluft ungehindert austreten kann und sich oberhalb der Gitter kein Wärmestau im Inneren der...

  • Seite 77: Ausführung In Massiver Bauweise

    Einbau und Anschluss des CARISMO Bei der Wahl des Leitungsmaterials sind Zulufttemperaturen von deutlich über 150°C zu berücksichtigen. Bei der Durchsicht-Variante z.B. CARISMO 120 DS kann jeweils ein Zuluftgitter auf jeder Sicht- bzw. Frontseite platziert werden. Ausführung in massiver Bauweise Wird die Verkleidung massiv errichtet (z.B.

  • Seite 78: Ausführung In Leichtbauweise

    Einbau und Anschluss des CARISMO Ausführung in Leichtbauweise Die Verkleidung kann in Leichtbauweise, z.B. mit geeigneten Calcium-Silikat-Platten, erstellt werden. Abb. 3.8 Verkleidung in Leichtbauweise, Seitenansicht/Schnitt...

  • Seite 79: Normen Und Richtlinien

    Normen und Richtlinien Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten besonders zu beachten: DVGW-TRGI Technische Regeln für Gasinstallation, bzw. DVGF-TRF Technische Regeln Flüssiggas TR OL 2006:2017 Fachregeln des Ofen- und Luftheizungsbauhandwerks Landesbauordnung des jew.

  • Seite 80: Anhang

    Anhang Anhang 5.1 Wartungscheckliste 1. Vorbereitung der Wartungsarbeiten Funktionsüberprüfung, Überprüfen der notwendigen Abstände zu brennbaren Bauteilen, Möbeln, allgemein, Dekostoffen usw. vor und über den Zuluftgittern und im Strahlungsbereich vor Wartungsarbeiten der Sichtscheibe Die Pilotfl amme brennt blau und weist deutlich drei gerichtete Einzelfl ammen auf, eine in Richtung Flächenbrenner, eine seitlich in Richtung des Zündele- ment und eine seitlich in Richtung des Flammenwächters Das Zünden des Flächenbrenners erfolgt mit einer langsam anlaufenden,...
  • Seite 81 Anhang 2. Inspektion und Wartung Gitterkasten mit Steuer- Reinigen der Bauteile und Leitungen mit weicher Bürste und Staubsauger und Reglereinheit Überprüfen, erste Sichtkontrolle der Bauteile und Entfernen von Verschmut- zungen und Teilen, die nicht zum Gerät gehören Überprüfen des freien Luftzutritts und der freien Luftzirkulation in diesem Bereich Brenner und Überprüfen, Entnehmen und Reinigen der Scheitholzimitate bzw.
  • Seite 82 Anhang Zusammenbau schrittweiser Zusammenbau nach Angabe der Montageanleitung (bis auf Sichtscheibe), wiederholte Kontrolle aller Bauteile, Kontrolle der bestim- mungsgemäßen Montage 3. Inbetriebnahme, Funktionskontrolle Brenner und Gasregler Kontrolle fester Sitz des Flächenbrenners Kontrolle fester Sitz der Zündeinheit Kontrolle der Absperreinrichtung in der Gaszuleitung, Schließen der Zuleitung Kontrolle des Gasreglers, Funktionskontrolle des Hauptschalters und der beiden Drehregler Stromversorgung...
  • Seite 83 Anhang Fertigstellen Montage der Sichtscheibe, Überprüfen der Dichtung Sichtkontrolle des Gas-Kamineinsatzes insgesamt Kontrolle des Umluftgitters, Reinigen des Gitterkastens der Steuer- und Regle- reinheit und Überprüfen auf freien Luftzutritt Kontrolle der beiden Zuluftgitter, Reinigen und Überprüfen auf freien Luftzu- tritt ggf. Kontrolle und Reinigen der Zuluftleitungen, wenn vorhanden Kontrolle und Reinigen der Heizkammer, des Innenraums der Verkleidung abschließende Inbetriebnahme des Gas-Kamineinsatzes mit Fernbedienung...
  • Seite 84 Anhang Liste der wiederkehreneden Wartungen Betreiber Anlagenstandort Seriennummer Erstinstallation erfolgte am: Einbaufi rma Durchgeführte Inspektions- und Wartungsdienste, regelmäßige Wartungen Datum der Wartung Fachbetrieb durchgeführte Reparaturen, festgestellte Mängel, vorgenommene Einstellungen, ersetzte Bauteile, usw..

  • Seite 85: Protokoll Über Belastungs- Und Dichtheitsprüfung Für Die Gasleitung

    Anhang 5.2 Protokoll über Belastungs- und Dichtheitsprüfung für die Gasleitung...

  • Seite 86: Inbetriebnahme- Und Einweisungsprotokoll Für Die Gasinstallation

    Anhang 5.3 Inbetriebnahme- und Einweisungsprotokoll für die Gasinstallation...

  • Seite 87: Hinweise Für Instandhaltungsmaßnahmen

    Anhang 5.4 Hinweise für Instandhaltungsmaßnahmen Lora dem harum quuntore susciis desequi ut et, offi ciis del ium quiatum aliciis velit ideris apit harum serum que laborro to explaud aestorrorem quodit fugia verrum, tet eos eaturibus, a conseque sime nulparcillit illest et doloritat.
