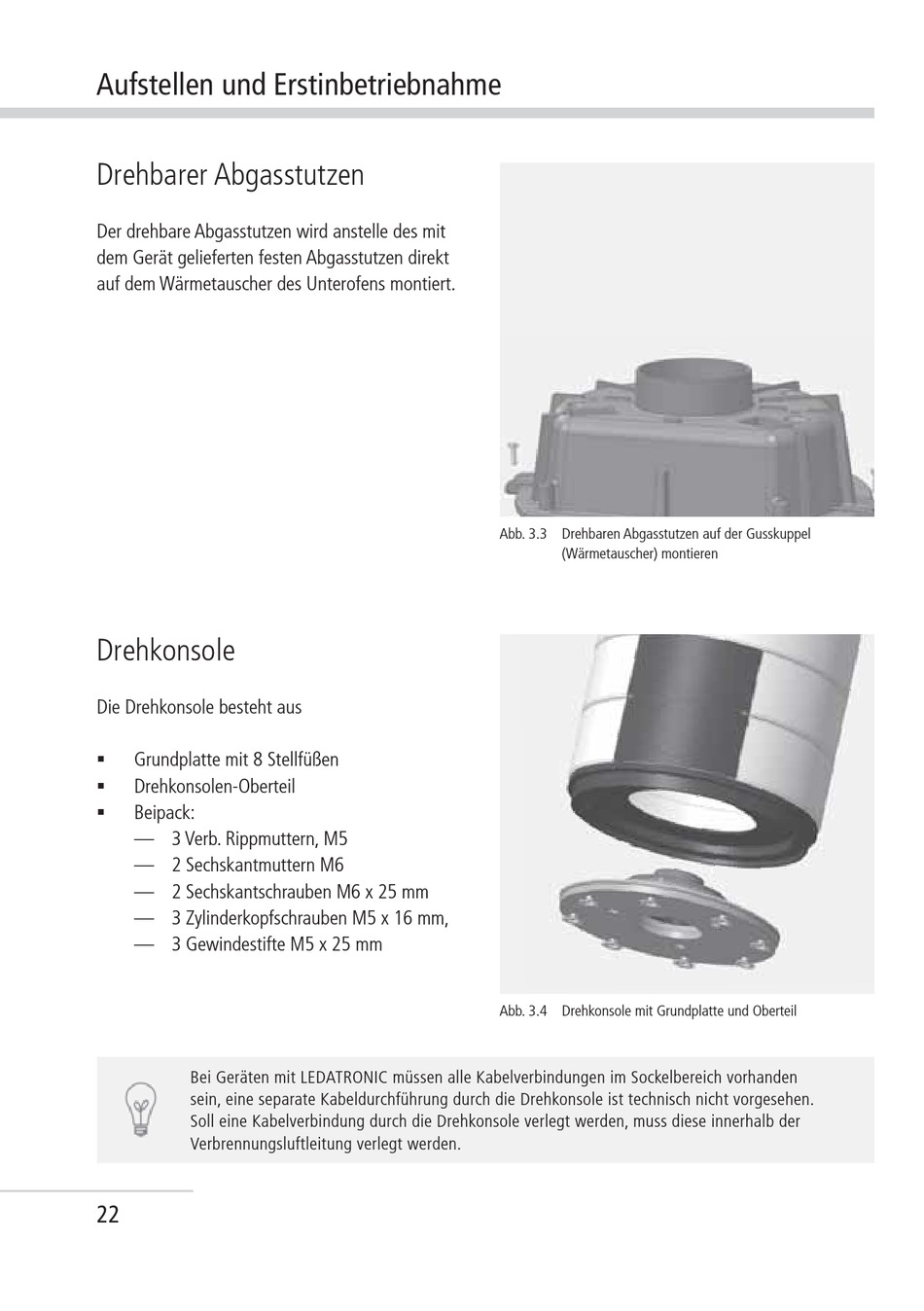

Leda COLONA lite Aufstell- Und Bedienungsanleitung Seite 30

Aufstellen und Erstinbetriebnahme
Drehbarer Abgasstutzen
Der drehbare Abgasstutzen wird anstelle des mit
dem Gerät gelieferten festen Abgasstutzen direkt
auf dem Wärmetauscher des Unterofens montiert.
Drehkonsole
Die Drehkonsole besteht aus

Grundplatte mit 8 Stellfüßen

Drehkonsolen-Oberteil

Beipack:
— 3 Verb. Rippmuttern, M5
— 2 Sechskantmuttern M6
— 2 Sechskantschrauben M6 x 25 mm
— 3 Zylinderkopfschrauben M5 x 16 mm,
— 3 Gewindestifte M5 x 25 mm
Bei Geräten mit LEDATRONIC müssen alle Kabelverbindungen im Sockelbereich vorhanden
sein, eine separate Kabeldurchführung durch die Drehkonsole ist technisch nicht vorgesehen.
Soll eine Kabelverbindung durch die Drehkonsole verlegt werden, muss diese innerhalb der
Verbrennungsluftleitung verlegt werden.
22
Abb. 3.3 Drehbaren Abgasstutzen auf der Gusskuppel
(Wärmetauscher) montieren
Abb. 3.4 Drehkonsole mit Grundplatte und Oberteil
