7.3.8.1
Teilnehmerübersicht
Über den Menüpunkt "Teilnehmerübersicht" wird eine Übersicht über die gesamte Anzahl
der Teilnehmer (alle angeschlossenen PVM) dargestellt.
● Um immer eine aktuelle Übersicht über alle Teilnehmer zu erhalten, muss die
Funktionalität "Leistungsbegrenzung" aktiv sein.
● In der Teilnehmerübersicht sind alle aktiven und nichtaktiven PVM dargestellt.
● Ist ein PVM angeschlossen und richtig konfiguriert, erscheint dieser grün gekennzeichnet
in der Teilnehmerübersicht (siehe Bild unten).
● Ist ein PVM nicht angeschlossen oder wird von der ControlBox nicht erreicht, wird dieser
weiß gekennzeichnet in der Teilnehmerübersicht dargestellt.
Beispiel:

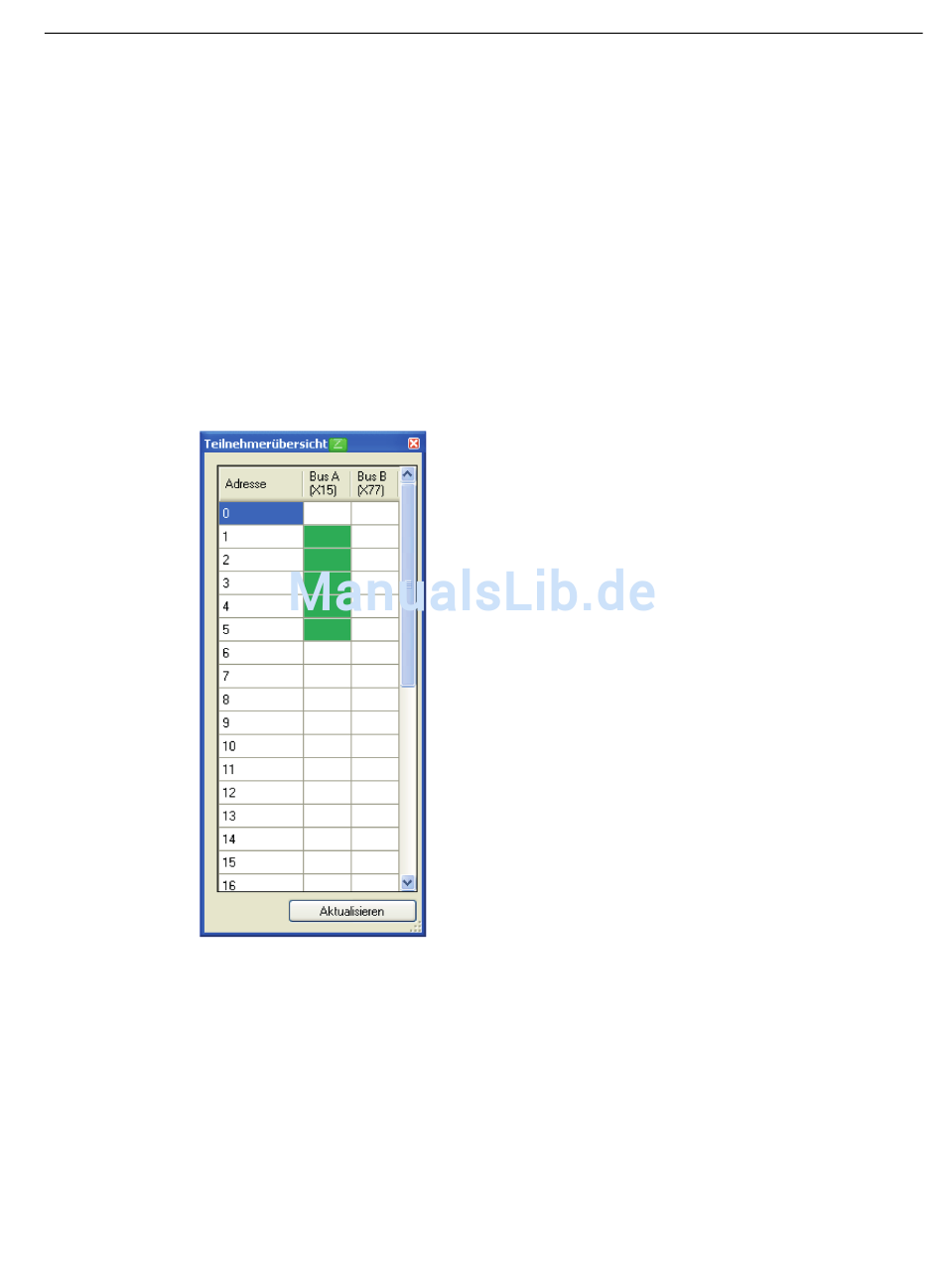

Bild 7-16
● An Bus A, Adresse 1 bis 5 sind PVMs richtig konfiguriert und speisen ordnungsgemäß
ein.
● Alle anderen Adressen sind aus Sicht der ControlBox nicht verfügbar.
● Sollten weitere Teilnehmer angeschlossen sein, die die ControlBox hier nicht anzeigt,
sind die Einstellungen an PVM und die RS485 Verdrahtung zu überprüfen.
● Nach Überprüfung der RS485 Verdrahtung ist die Schaltfläche "Aktualisierung" zu
drücken. Die Aktualisierung kann bis zu 8 min dauern.
SINVERT PVM ControlBox
Betriebsanleitung, 03/2013, A5E02963999B/004
Teilnehmerübersicht der angeschlossenen PVM an der ControlBox
7.3 Konfiguration mit "PVM ControlBox Config"
Inbetriebnehmen
53
