Siemens SINVERT Montagehandbuch
Solar wechselrichter
Verwandte Anleitungen für Siemens SINVERT
Inhaltszusammenfassung für Siemens SINVERT

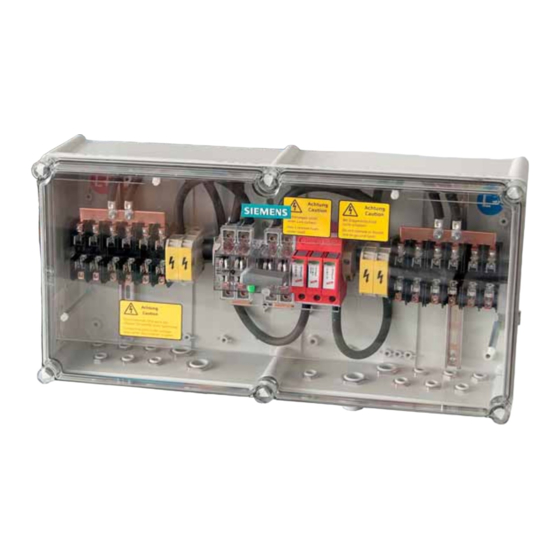

- Seite 1 Teilgenerator- und Generatoranschlusskasten Montagehandbuch · 11/2009 SINVERT Answers for environment.
-
Seite 3: Teilgenerator- Und Generatoranschlusskasten
Einleitung Hinweise zum Umgang mit dem Produkt Beschreibung SINVERT Einsatzplanung Teilgeneratoranschluss- Teilgenerator- und kästen Generatoranschlusskasten Teilgeneratoranschluss- kästen mit der Option Stromsensor Montagehandbuch Generatoranschlusskästen Repeater Box Arbeiten an der Photovoltaik- Anlage Bestelldaten Anhang EGB-Richtlinien 11/2009 A5E02573176-02... -
Seite 4: Qualifiziertes Personal
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung..............................7 Zweck dieser Dokumentation......................7 Historie ............................7 Hinweise zum Umgang mit dem Produkt ....................9 Beschreibung............................11 Aufbau einer Photovoltaik-Anlage....................11 Einsatzplanung ............................13 Übersicht Teilgeneratoranschlusskästen..................13 Schnittstelle für die Stromsensoren .....................16 Übersicht Generatoranschlusskästen..................17 Anwendungsfälle für Repeater.....................19 Montagevoraussetzungen......................20 Teilgeneratoranschlusskästen ......................... 21 Aufbau von Teilgeneratoranschlusskästen..................21 Montieren und Anschließen ......................24 5.2.1... - Seite 6 Inhaltsverzeichnis Aufbau der Repeater Box......................43 Montieren und Anschließen der Repeater Box ................44 8.2.1 Anschließen von Repeatern......................44 8.2.2 Abschließende Montagearbeiten ....................45 Arbeiten an der Photovoltaik-Anlage......................47 Allgemeine Hinweise........................47 Arbeiten an Teilgeneratoranschlusskästen mit Sicherungstrenner ..........48 Arbeiten an Generatoranschlusskästen mit Sicherungen / Halter ..........49 Bestelldaten.............................
-
Seite 7: Einleitung
Einleitung Zweck dieser Dokumentation Diese Dokumentation richtet sich sowohl an Personen, die SINVERT Anschlusskästen ® mechanisch montieren und anschließen als auch an Servicetechniker und Wartungstechniker. Beachten Sie auch die aktuellen Produktinformationen der Anschlusskästen. Historie Folgende Ausgaben dieser Dokumentation wurden bisher veröffentlicht. Die Änderungen gelten gegenüber dem vorherigen Ausgabestand:... - Seite 8 Einleitung 1.2 Historie Teilgenerator- und Generatoranschlusskasten Montagehandbuch, 11/2009, A5E02573176-02...
-
Seite 9: Hinweise Zum Umgang Mit Dem Produkt
Hinweise zum Umgang mit dem Produkt Allgemeine Sicherheitshinweise Photovoltaikanlagen können lebensgefährliche Spannungen erzeugen. Die in dieser Dokumentation beschriebenen Arbeiten dürfen nur von ausgebildeten Elektrofachkräften durchgeführt werden, die mit der Bedienung der Anlage vertraut sind. Dabei gelten die jeweiligen landesspezifischen Regelungen, z. B. in Deutschland: Elektrofachkräfte im Sinne von DIN VDE 0105. - Seite 10 Hinweise zum Umgang mit dem Produkt Qualifiziertes Personal Qualifiziertes Personal im Sinne dieser Dokumentation bzw. der Warnhinweise auf dem Produkt selbst sind Personen, die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Produkts vertraut sind. Diese Personen müssen für die jeweilige Tätigkeit entsprechende Qualifikationen besitzen wie z.
-
Seite 11: Beschreibung
Beschreibung Aufbau einer Photovoltaik-Anlage Anschlusskonzept Mit den SINVERT Anschlusskästen werden die einzelnen Stränge eines Photovoltaik-Felds (PV-Felds) im Feld gesammelt (parallel geschaltet) und die Energie über größere Kabelquerschnitte zum Wechselrichter befördert. Die Modul-Stränge werden in den Teilgeneratoranschlusskästen (AJB) gesammelt. Anschließend werden mehrere Teilgeneratoranschlusskästen auf die Generatoranschlusskästen (GJB) geführt. - Seite 12 Beschreibung 3.1 Aufbau einer Photovoltaik-Anlage Der Vorteil dieses zweistufigen Kastenkonzepts besteht darin, dass auf Grund der Vergrößerung des Kabelquerschnitts die Leitungsverluste verringert werden. Zudem ist dieses Konzept notwendig, wenn pro Wechselrichtereingang ein Eingangsstrom von DC 250 A erforderlich ist. Bei kleineren PV-Anlagen kann es auf Grund der Anlagenkonfiguration möglich sein, dass nur der Teilgeneratoranschlusskasten zum Einsatz kommt, wenn der Wechselrichterstrom pro Eingang DC 80 A entspricht.
-
Seite 13: Einsatzplanung
Einsatzplanung Übersicht Teilgeneratoranschlusskästen Je nach Ausführung sammeln Teilgeneratoranschlusskästen bis zu 4, 6, 8, 12 oder 16 Stränge. Die folgende Tabelle gibt einen ersten Überblick über die Ausstattung der Teilgeneratorkästen. Die einzelnen Varianten sind in den nachfolgenden Abschnitten beschrieben. Tabelle 4- 1 Ausstattung der Teilgeneratoranschlusskästen Anzahl Stränge, max. -
Seite 14: Teilgeneratoranschlusskästen Mit Trennschalter
Einsatzplanung 4.1 Übersicht Teilgeneratoranschlusskästen Teilgeneratoranschlusskästen mit Trennschalter Tabelle 4- 2 Standardausführung Bezeichnung Schlüssel Ausstattung A4-L50-F4 Teilgeneratoranschlusskasten mit 4 Eingängen Trennen unter Last möglich, mit Lasttrennschalter, Ausgangsstrom: 50 A Je 4 Sicherungen bzw. Hülsen in Plus- und Minus-Strang möglich A6-L63-F6 Teilgeneratoranschlusskasten mit 6 Eingängen Trennen unter Last möglich, mit Lasttrennschalter, Ausgangsstrom: 63 A Je 6 Sicherungen bzw. -
Seite 15: Teilgeneratoranschlusskästen Mit Sicherungstrenner
Einsatzplanung 4.1 Übersicht Teilgeneratoranschlusskästen Teilgeneratoranschlusskästen mit Sicherungstrenner Tabelle 4- 4 Standardausführung Bezeichnung Schlüssel Ausstattung A8-N100-F8 Teilgeneratoranschlusskasten mit 4 Eingängen N100 Trennen unter Last nicht möglich, mit Sicherungstrenner, Ausgangsstrom: 100 A Je 8 Sicherungen bzw. Hülsen in Plus- und Minus-Strang möglich A12-N100-F6–MC4 Teilgeneratoranschlusskasten mit 12 Eingängen N100... -
Seite 16: Schnittstelle Für Die Stromsensoren
Je nach Anwendung benötigen Sie im Wechselrichter für die Stromsensoren eine Monitoring-Schnittstelle oder ein Datenlogger-Schnittstelle. Die folgende Tabelle zeigt welche Schnittstelle für welche Anwendungsfälle geeignet ist. Tabelle 4- 6 Schnittstelle zur Anbindung der Stromsensoren im SINVERT Wechselrichter Monitoring-Schnittstelle Datenlogger-Schnittstelle Monitoring-Schnittstelle für bis zu 96 Stromsensoren: Datenlogger-Schnittstelle für bis zu 32 Stromsensoren:... -
Seite 17: Übersicht Generatoranschlusskästen
Einsatzplanung 4.3 Übersicht Generatoranschlusskästen Übersicht Generatoranschlusskästen Generatoranschlusskästen (GJB) führen die Stränge der Teilgeneratoranschlusskästen (AJB) zusammen. Die Generatoranschlusskästen sind je nach Ausführung mit 2, 3 oder 4 Eingängen ausgestattet. Je nach Variante sind die Generatoranschlusskästen mit offenen Sicherungshaltern und NH-Sicherungen oder mit DC-Leistungsschaltern im Eingang bestückt. -
Seite 18: Generatoranschlusskästen Mit Leistungsschalter
Einsatzplanung 4.3 Übersicht Generatoranschlusskästen Generatoranschlusskästen mit Leistungsschalter Tabelle 4- 8 Standardausführung Bezeichnung Schlüssel Ausstattung G2-L100-C2 Generatoranschlusskasten mit 2 Eingängen L100 Trennen unter Last möglich, mit Leistungsschalter, Ausgangsstrom: 100 A 2 Leistungsschalter G3-L80-C3 Generatoranschlusskasten mit 3 Eingängen Trennen unter Last möglich, mit Leistungsschalter, Ausgangsstrom: 80 A 3 Leistungsschalter G3-L100-C3... -
Seite 19: Generatoranschlusskästen Mit Sicherungen
Einsatzplanung 4.4 Anwendungsfälle für Repeater Generatoranschlusskästen mit Sicherungen Tabelle 4- 10 Generatoranschlusskästen mit Sicherungen Bezeichnung Schlüssel Ausstattung G2-N80-F2 Generatoranschlusskasten mit 2 Eingängen Trennen unter Last nicht möglich, mit NH- Sicherungen, Ausgangsstrom: 80 A 2 NH-Sicherungen G3-N80-F3 Generatoranschlusskasten mit 3 Eingängen Trennen unter Last nicht möglich, mit NH-Sicherungen, Ausgangsstrom: 80 A 3 NH-Sicherungen... -
Seite 20: Montagevoraussetzungen
Einsatzplanung 4.5 Montagevoraussetzungen Montagevoraussetzungen Voraussetzungen für die Installation Beachten Sie auch die aktuellen Produktinformationen der Anschlusskästen. Die Vorschriften des vorliegenden Montagehandbuchs sind zu beachten. Überprüfen Sie die Lieferung auf Vollständigkeit. Kontrollieren Sie das Gerät vor Beginn der Installationsarbeiten auf Beschädigungen. Auswahl des Montagestandorts VORSICHT Schäden durch zu hohe und zu niedrige Temperaturen oder durch Regen... -
Seite 21: Teilgeneratoranschlusskästen
Teilgeneratoranschlusskästen Aufbau von Teilgeneratoranschlusskästen Ein Teilgeneratoranschlusskasten ist entweder mit einem DC-Lasttrennschalter oder einem Sicherungstrenner zur ausgangsseitigen Trennung ausgestattet. Je nach Wahl des Teilgeneratoranschlusskastens wird er mit Hülsen oder PV-Sicherungen ausgeliefert, die als Beipack beiliegen. Die Anschlusskästen können zur Strommessung der Stränge optional mit Stromsensoren (i'checker) ausgerüstet werden. -
Seite 22: Beispiel: Aufbau Teilgeneratoranschlusskasten Mit Dc-Lasttrennschalter
Teilgeneratoranschlusskästen 5.1 Aufbau von Teilgeneratoranschlusskästen Beispiel: Aufbau Teilgeneratoranschlusskasten mit DC-Lasttrennschalter ① DC-Lastrennschalter (-Q01) ② DC-Stranganschluss Pluspole ③ DC-Stranganschluss Minuspole ④ DC-Sicherungen (10 x 38 mm, Charakteristik PVgR) Je nach Variante des Sicherungsunterteil Teilgeneratoranschlusskastens: PV-Sicherungseinsatz: Hülse: ⑤ Überspannungsableiter ⑥ Anschlussklemmen für DC-Hauptleitung: Pluspol (-X5) ⑦... -
Seite 23: Beispiel: Aufbau Teilgeneratoranschlusskasten Mit Sicherungstrenner
Teilgeneratoranschlusskästen 5.1 Aufbau von Teilgeneratoranschlusskästen Beispiel: Aufbau Teilgeneratoranschlusskasten mit Sicherungstrenner ① Sicherungstrenner (-F1..2) mit Kupferhülsen bestückt ② DC-Stranganschluss Pluspole ③ DC-Stranganschluss Minuspole ④ DC-Sicherungen (10 x 38 mm, Charakteristik gR) Je nach Variante des Sicherungsunterteil Teilgeneratoranschlusskastens: PV-Sicherungseinsatz: Hülse: ⑤ Überspannungsableiter ⑥... -
Seite 24: Montieren Und Anschließen
Teilgeneratoranschlusskästen 5.2 Montieren und Anschließen Montieren und Anschließen 5.2.1 Allgemeine Vorgehensweise ● Führen Sie die Bohrungen für die Befestigung des Kastens gemäß Bohrschablone aus. Siehe Bohrschablone für Teilgeneratoranschlusskästen (Seite 24) ● Auch bei gezogenen PV-Sicherungen können wegen der DC-Spannung des PV-Felds die unteren Sicherungshalter unter Spannung stehen. -
Seite 25: Hinweise Zum Verlegen Der Leitungen
Teilgeneratoranschlusskästen 5.2 Montieren und Anschließen 5.2.3 Hinweise zum Verlegen der Leitungen ● Verwenden Sie nur elektrische Leitungen, die für die zu erwartenden Spannungen, Ströme und Umgebungsbedingungen (Temperatur, UV, etc.) ausgelegt sind. ● Achten Sie darauf, dass Sie alle Leitungen kurzschluss- und erdschlusssicher verlegen. ●... -
Seite 26: Dc-Hauptleitungen Anschließen
Teilgeneratoranschlusskästen 5.2 Montieren und Anschließen 5.2.4 DC-Hauptleitungen anschließen ● Achten Sie bei der Montage auf ausreichende Zugentlastung der DC-Hauptleitungen. ● Beachten Sie die unten angegebenen Leitungsquerschnitte und Anzugsmomente. ● Führen Sie die DC-Hauptleitungen durch die Kabelverschraubungen ins Gehäuseinnere. ● Achten Sie beim Anschluss der DC-Hauptleitung auf die Polung. ●... -
Seite 27: Dc-Strangleitungen Anschließen
Teilgeneratoranschlusskästen 5.2 Montieren und Anschließen 5.2.5 DC-Strangleitungen anschließen WARNUNG Lebensgefahr durch Lichtbogen und Stromschlag Der Anschluss der DC-Strangleitungen darf nur im spannungsfreien Zustand erfolgen! Der DC-Lasttrennschalter muss geöffnet sein. Bei Teilgeneratoranschlusskästen, die mit Multi-Contact-Steckern ausgestattet sind, darf der Multi-Contact-Stecker nicht unter Last gesteckt oder getrennt werden. Bei Nichtbeachtung besteht Lebensgefahr durch Lichtbogen und Stromschlag. -
Seite 28: Abschließende Montagearbeiten
Teilgeneratoranschlusskästen 5.2 Montieren und Anschließen 5.2.7 Abschließende Montagearbeiten WARNUNG Stromschlaggefahr Montieren Sie nach Abschluss aller Montagearbeiten die Plexiglasabdeckung zum Schutz gegen direktes Berühren! VORSICHT Schädigung des Anschlusskastens Achten Sie darauf, den Deckel des Anschlusskastens ordnungsgemäß zu schließen, um ein Eindringen von Staub und Feuchtigkeit zu vermeiden. ●... -
Seite 29: Teilgeneratoranschlusskästen Mit Der Option Stromsensor
Teilgeneratoranschlusskästen mit der Option Stromsensor Aufbau von Teilgeneratoranschlusskästen mit Stromsensor Die Teilgeneratoranschlusskästen sind zur Strommessung der Stränge optional mit einem Stromsensor (i'checker) ausgerüstet. Beispiel: Aufbau Teilgeneratoranschlusskasten mit Lasttrennschalter und Stromsensor ① Stromsensor: i'checker (-A01) ② Anschlussklemmen für Stromsensor (-X10) Teilgenerator- und Generatoranschlusskasten Montagehandbuch, 11/2009, A5E02573176-02... -
Seite 30: 6.2 Montieren Und Anschließen Der Stromsensoren
Teilgeneratoranschlusskästen mit der Option Stromsensor 6.2 Montieren und Anschließen der Stromsensoren Montieren und Anschließen der Stromsensoren 6.2.1 Adressierung der Stromsensoren Adressierung ACHTUNG Fehlfunktion bei falscher Adressierung Vor der Montage der Anschlusskästen müssen die vordefinierten Adressen der Stromsensoren überprüft werden. Der adressierbare Bereich liegt zwischen 0 und 99. In dem RS485-Bussystem darf jede Adresse nur einmal vorkommen. -
Seite 31: Stromsensor: Busleitung
Teilgeneratoranschlusskästen mit der Option Stromsensor 6.2 Montieren und Anschließen der Stromsensoren 6.2.2 Stromsensor: Busleitung Busleitungskabel ACHTUNG Störeinkopplungen Zur Vermeidung von Störeinkopplungen sind Steuerleitungen getrennt von Energieleitungen zu verlegen. Ein Mindestabstand von 20 cm ist einzuhalten. Kreuzungen von Steuer- und Energieleitungen sind in einem Winkel von 90° zu verlegen. Um mehrere Sensoren miteinander zu vernetzen sind die Stromsensoren mit einem RS485- Busanschluss ausgestattet. -
Seite 32: Anschlussbelegung
Teilgeneratoranschlusskästen mit der Option Stromsensor 6.2 Montieren und Anschließen der Stromsensoren Der Anschluss der Stromsensoren erfolgt mit einem RS485 Busanschluss an der Klemme - X10 im Teilgeneratoranschlusskasten. Beschriftung: -X10 blau Kunde Bild 6-2 Stromsensor: Verdrahtung und Klemmen Anschlussbelegung Der Klemmenplan zum Anschluss der RS485-Busleitung und der Spannungsversorgung ist in nachfolgender Tabelle dargestellt. -
Seite 33: Ringverkabelung
Teilgeneratoranschlusskästen mit der Option Stromsensor 6.2 Montieren und Anschließen der Stromsensoren Ringverkabelung Endet der RS485-Bus wieder im Wechselrichter, dann müssen Sie den Bus als Abschluss an den OPT-Klemmen 42 und 43 anschließen. Der Abschlusswiderstand ist bereits bei Auslieferung an den OPT-Klemmen 42 und 43 im Wechselrichter montiert. Lininenverkabelung Endet der RS485-Bus am letzen Busteilnehmer im Teilgeneratoranschlusskasten, dann müssen Sie den RS485-Bus an dieser Stelle zusätzlich mit einem weiteren 100 bis 120 Ohm... - Seite 34 Teilgeneratoranschlusskästen mit der Option Stromsensor 6.2 Montieren und Anschließen der Stromsensoren Teilgenerator- und Generatoranschlusskasten Montagehandbuch, 11/2009, A5E02573176-02...
-
Seite 35: Generatoranschlusskästen
Generatoranschlusskästen Aufbau von Generatoranschlusskästen Generatoranschlusskästen mit 2, 3 oder 4 Eingängen (G2, G3, G4) sind mit offenen Sicherungshaltern und NH-Sicherungen im Eingang bestückt. Für Generatoranschlusskästen mit 2 oder 3 Eingängen (G2, G3) gibt es eine Ausführung mit DC-Leistungsschaltern. Je ein Generatoranschlusskasten wird an einen DC-Eingang der Wechselrichter angeschlossen. -
Seite 36: Beispiel: Aufbau Generatoranschlusskasten Mit Leistungsschalter
Generatoranschlusskästen 7.1 Aufbau von Generatoranschlusskästen Beispiel: Aufbau Generatoranschlusskasten mit Leistungsschalter VL160X N VL160X N VL160X N SIEMENS VL 160X SIEMENS VL 160X SIEMENS VL 160X 125A 125A 125A ① DC-Leistungsschalter ② Anschlussklemme Spannungsauslöser (Optional) ③ Anschluss der DC-Minus-Strangleitungen aus dem Photovoltaik-Feld ④... -
Seite 37: Beispiel: Aufbau Generatoranschlusskasten Mit Sicherungen
Generatoranschlusskästen 7.1 Aufbau von Generatoranschlusskästen Beispiel: Aufbau Generatoranschlusskasten mit Sicherungen ① NH-Sicherungshalter ② NH-Sicherungseinsatz ③ DC-Stranganschluss Pluspole ④ DC-Stranganschluss Minuspole ⑤ Anschlussklemmen für DC-Hauptleitung zum Wechselrichtereingang: Pluspol ⑥ Anschlussklemmen für DC-Hauptleitung zum Wechselrichtereingang: Minuspol Zum Entfernen und Einsetzen der NH-Sicherungseinsätze benötigen Sie einen Aufsteckgriff mit Stulpe. -
Seite 38: Montieren Und Anschließen Der Generatoranschlusskästen
Generatoranschlusskästen 7.2 Montieren und Anschließen der Generatoranschlusskästen Montieren und Anschließen der Generatoranschlusskästen 7.2.1 Allgemeine Vorgehensweise ● Führen Sie die Bohrungen für die Befestigung des Kastens gemäß Bohrschablone aus. Siehe dazu Bohrschablonen für Generatoranschlusskästen (Seite 38) ● Ziehen Sie Sicherungseinsätze nicht unter Last. ●... -
Seite 39: Hinweise Zum Verlegen Der Leitungen
Generatoranschlusskästen 7.2 Montieren und Anschließen der Generatoranschlusskästen Die folgende Bohrschablone ist für alle Generatoranschlusskästen mit NH-Sicherungen gültig. Bild 7-2 Bohrschablone für Generatoranschlusskästen mit NH-Sicherungen 7.2.3 Hinweise zum Verlegen der Leitungen ● Verwenden Sie nur elektrische Leitungen, die für die zu erwartenden Spannungen, Ströme und Umgebungsbedingungen (Temperatur, UV, etc.) ausgelegt sind. -
Seite 40: Dc-Hauptleitungen Anschließen
Generatoranschlusskästen 7.2 Montieren und Anschließen der Generatoranschlusskästen 7.2.4 DC-Hauptleitungen anschließen ● Beachten Sie die unten angegebenen Leitungsquerschnitte und Anzugsmomente. ● Führen Sie die DC-Hauptleitungen durch die Kabelverschraubungen ins Gehäuseinnere. ● Achten Sie beim Anschluss der DC-Hauptleitung auf die Polung. ● Schrauben Sie die metrischen Kabelverschraubungen fest. ●... -
Seite 41: Dc-Zuleitungen Anschließen
Generatoranschlusskästen 7.2 Montieren und Anschließen der Generatoranschlusskästen 7.2.5 DC-Zuleitungen anschließen WARNUNG Lebensgefahr durch Lichtbogen und Stromschlag Der Anschluss der DC-Strangleitungen darf nur im spannungsfreien Zustand erfolgen! Der DC-Lasttrennschalter muss geöffnet sein. Bei Nichtbeachtung besteht Lebensgefahr durch Lichtbogen und Stromschlag. Die Vorgehensweise für Arbeiten an der Anlage finden Sie in Kapitel Arbeiten an der Photovoltaik-Anlage (Seite 47) ●... -
Seite 42: Abschließende Montagearbeiten
Generatoranschlusskästen 7.2 Montieren und Anschließen der Generatoranschlusskästen 7.2.6 Abschließende Montagearbeiten WARNUNG Stromschlaggefahr Montieren Sie nach Abschluss aller Montagearbeiten die Plexiglasabdeckung zum Schutz gegen direktes Berühren! VORSICHT Schädigung des Anschlusskastens Achten Sie darauf, den Deckel des Anschlusskastens ordnungsgemäß zu schließen, um ein Eindringen von Staub und Feuchtigkeit zu vermeiden. -
Seite 43: Repeater Box
Repeater Box Aufbau der Repeater Box ① Leitungsschutzschalter: 10A ② 24 V-Netzteil (-A470): Siemens AG: LOGO!Power ③ 2 A-Sicherung (-F471) ④ Klemmenleiste (-X470) ⑤ Bestückungsmodul mit zwei 120 Ω-Widerständen bestückt ⑥ RS-485 Repeater (-A471) Hersteller: ICP-DAS / Typ I-7510 Teilgenerator- und Generatoranschlusskasten... -
Seite 44: Montieren Und Anschließen Der Repeater Box
Repeater Box 8.2 Montieren und Anschließen der Repeater Box Montieren und Anschließen der Repeater Box 8.2.1 Anschließen von Repeatern Wenn Repeater zum Einsatz kommen, dann muss der RS485-Bus vor und nach jedem Repeater mit einem 120 Ohm Widerstand abgeschlossen werden. Diese Widerstände sind bereits im Bestückungsmodul Position -A1 in der Repeater-Box integriert. -
Seite 45: Abschließende Montagearbeiten
Repeater Box 8.2 Montieren und Anschließen der Repeater Box 8.2.2 Abschließende Montagearbeiten VORSICHT Schädigung des Anschlusskastens Achten Sie darauf, den Deckel des Anschlusskastens ordnungsgemäß zu schließen, um ein Eindringen von Staub und Feuchtigkeit zu vermeiden. ● Verschließen Sie nicht verwendete Kabeleinführungen nach Abschluss der Arbeiten mit Blindstopfen. - Seite 46 Repeater Box 8.2 Montieren und Anschließen der Repeater Box Teilgenerator- und Generatoranschlusskasten Montagehandbuch, 11/2009, A5E02573176-02...
-
Seite 47: Arbeiten An Der Photovoltaik-Anlage
Arbeiten an der Photovoltaik-Anlage Allgemeine Hinweise WARNUNG Lebensgefahr durch Stromschlag Bei Arbeiten an der Photovoltaik-Anlage muss der Teil, an dem gearbeitet werden soll, immer zuvor freigeschaltet werden, sonst besteht Stromschlaggefahr. Die Angaben zu Montage des jeweiligen Anlagenteils sind zu beachten. ●... -
Seite 48: Arbeiten An Teilgeneratoranschlusskästen Mit Sicherungstrenner
Arbeiten an der Photovoltaik-Anlage 9.2 Arbeiten an Teilgeneratoranschlusskästen mit Sicherungstrenner Arbeiten an Teilgeneratoranschlusskästen mit Sicherungstrenner Last für Arbeiten am Teilgeneratorschaltkasten freischalten Die Sicherungstrenner der Teilgeneratoranschlusskästen können nicht unter Last trennen. Bei Arbeiten an Teilgeneratoranschlusskästen mit Sicherungstrennern ist deshalb folgende Vorgehensweise einzuhalten: WARNUNG Lebensgefahr durch Lichtbogen und Stromschlag Der Anschluss der DC-Strangleitungen darf nur im spannungsfreien Zustand erfolgen! -
Seite 49: Arbeiten An Generatoranschlusskästen Mit Sicherungen / Halter
Arbeiten an der Photovoltaik-Anlage 9.3 Arbeiten an Generatoranschlusskästen mit Sicherungen / Halter Arbeiten an Generatoranschlusskästen mit Sicherungen / Halter Last für Arbeiten am Generatorschaltkasten freischalten Die Sicherungen / Halter der Generatoranschlusskästen können nicht unter Last trennen. Bei Arbeiten an Generatoranschlusskästen mit Sicherung / Halter ist deshalb folgende Vorgehensweise einzuhalten: WARNUNG Lebensgefahr durch Lichtbogen und Stromschlag... - Seite 50 Arbeiten an der Photovoltaik-Anlage 9.3 Arbeiten an Generatoranschlusskästen mit Sicherungen / Halter Teilgenerator- und Generatoranschlusskasten Montagehandbuch, 11/2009, A5E02573176-02...
-
Seite 51: Bestelldaten
Bestelldaten Teilgeneratoranschlusskästen Teilgeneratoranschlusskasten Bezeichnung Beschreibung Bestellnummer (MLFB) A4-L50-F4 A4-L50-F4-NL mit Hülsen im Beipack 6AG3510-1BB01-0DA0 A4-L50-F4-8A mit PV-Sicherung 8 A im Beipack 6AG3510-1BC01-0DA0 A4-L50-F4-10A mit PV-Sicherung 10 A im Beipack 6AG3510-1BD01-0DA0 A4-L50-F4-15A mit PV-Sicherungen 15 A im Beipack 6AG3510-1BE01-0DA0 A4-L50-F4-iC A4-L50-F4-iC-NL mit Hülsen im Beipack 6AG3510-1BB01-1DA0 A4-L50-F4-iC-8A... - Seite 52 Bestelldaten Teilgeneratoranschlusskasten Bezeichnung Beschreibung Bestellnummer (MLFB) A8-N100-F8-iC A8-N100-F8-iC-NL mit Hülsen im Beipack 6AG3510-1BB03-1GA0 A8-N100-F8-iC-8A mit PV-Sicherung 8 A im Beipack 6AG3510-1BC03-1GA0 A8-N100-F8-iC-10A mit PV-Sicherung 10 A im Beipack 6AG3510-1BD03-1GA0 A8-N100-F8-iC-15A mit PV-Sicherung 15 A im Beipack 6AG3510-1BE03-1GA0 A12-N100-F6-MC4 A12-N100-F6-MC4-NL mit Hülsen im Beipack 6AG3510-1BB03-0JB0 A12-N100-F6-MC4-15A mit PV-Sicherung 15 A im Beipack...
-
Seite 53: Anhang
Anhang Technische Unterstützung Technischer Support für SINVERT Produkte ● Informationsmaterialien und Downloads für SINVERT Produkte: SINVERT Infocenter (http://www.siemens.de/sinvert-infocenter) Hier finden Sie z. B.: – Kataloge – Broschüren ● Dokumentation über SINVERT Produkte: SINVERT Support (http://www.siemens.de/sinvert-support) Hier finden Sie z. B.: –... - Seite 54 Anhang A.1 Technische Unterstützung Allgemeiner technischer Support Sie erreichen den Technical Support für alle IA- und DT-Produkte auf denen SINVERT basiert: ● Über das Internet mit dem Support Request: Support Request (http://www.siemens.de/automation/support-request) ● E-Mail (mailto:support.automation@siemens.com) ● Montag bis Freitag von 08:00 bis 17:00 Uhr MEZ: Telefon: +49 (0) 180 5050 222 (0,14 €/Min.
-
Seite 55: Egb-Richtlinien
EGB-Richtlinien EGB-Richtlinien Was bedeutet EGB? Alle elektronischen Baugruppen sind mit hochintegrierten Bausteinen oder Bauelementen bestückt. Diese elektronischen Bauteile sind technologisch bedingt sehr empfindlich gegen Überspannungen und damit auch gegen Entladungen statischer Elektrizität. Für diese elektrostatisch gefährdeten Bauteile/Baugruppen hat sich die Kurzbezeichnung EGB eingebürgert. - Seite 56 EGB-Richtlinien B.1 EGB-Richtlinien Aufladung Jede Person, die nicht leitend mit dem elektrischen Potential ihrer Umgebung verbunden ist, kann elektrostatisch aufgeladen sein. Im folgenden Bild sehen Sie die Maximalwerte der elektrostatischen Spannungen, auf die eine Bedienungsperson aufgeladen werden kann, wenn Sie mit den im Bild angegebenen Materialien in Kontakt kommt.
-
Seite 57: Egb-Schutzmaßnahmen
Vermeiden Sie, Baugruppen zur Registrierung etc. aus der Verpackung zu nehmen und anzufassen. ● Baugruppen dürfen nur im spannungslosen Zustand gesteckt oder gezogen werden. ● Ist auf Siemens-Produkten das abgebildete Warnschild angebracht, sollten Sie die Schutzmaßnahmen beachten und entsprechend verfahren. Teilgenerator- und Generatoranschlusskasten... - Seite 58 EGB-Richtlinien B.2 EGB-Schutzmaßnahmen Teilgenerator- und Generatoranschlusskasten Montagehandbuch, 11/2009, A5E02573176-02...
-
Seite 59: Glossar
Glossar Englisch: array junction box Teilgeneratoranschlusskasten Englisch: generator junction box Generatoranschlusskasten I'checker Stromsensor NH-Sicherung Niederspannungs-Hochleistungs-Sicherungen (Schmelzsicherungen) Photovoltaik PV-Feld Photovoltaik-Feld PV-Sicherung Photovoltaik-Sicherung Wechselrichter Teilgenerator- und Generatoranschlusskasten Montagehandbuch, 11/2009, A5E02573176-02... -
Seite 60: Weitere Informationen
Weitere Informationen www.siemens.com/sinvert Siemens AG Änderungen vorbehalten Industry Sector A5E02573176-02 I IA CE S PV © Siemens AG 2009 Postfach 2355 90713 Fürth DEUTSCHLAND www.siemens.com/automation...
