Merkmale und Funktionsweise

Merkmale
Das Gerät SINVERT PVM ControlBox hat folgende Merkmale:
● Die SINVERT PVM ControlBox ermöglicht die Kommunikation mit bis zu 2 x
31 Wechselrichtern SINVERT PVM.
● Durch einen RS485 Bus können alle angeschlossenen Wechselrichter SINVERT PVM
über die SINVERT PVM ControlBox mit dem SINVERT WebMonitor verbunden werden.
● Die Leistungsreduzierung erfolgt über einen an die SINVERT PVM ControlBox
angeschlossenen Rundsteuerempfänger. Die Sollwerte der Leistungsreduzierung sind
parametrierbar und werden über RS485 an die Wechselrichter übertragen. Die
vorgegebene Leistungsreduzierung wird in der SINVERT PVM ControlBox gespeichert.
● Die Blindleistungsregelung der SINVERT PVM ControlBox verteilt den vorgegebenen
Betriebsmodus auf die einzelnen SINVERT PVM Wechselrichter. Die entsprechenden
Werte oder Kennlinien können ebenfalls in der SINVERT PVM ControlBox konfiguriert
und an die angeschlossenen SINVERT PVM verteilt werden.
Für die cos φ-Vorgabe bestehen folgende Möglichkeiten:
– Als cos φ-Festwert
– Als variabler cos φ-Wert
– Über cos φ (P) Kennlinie
– Über cos φ (U) Kennlinie
● Anbindung an die SINVERT PVM ParkControl. In diesem Fall übernimmt die SINVERT
PVM ParkControl alle Leistungs- und Blindleistungsregelungen.

Funktionsweise

Die SINVERT PVM ControlBox ermöglicht über zwei RS485 Schnittstellen die
Kommunikation mit 2 x 31 Wechselrichtern SINVERT PVM und stellt dem SINVERT
WebMonitor die aufkommenden Daten zur Verfügung.

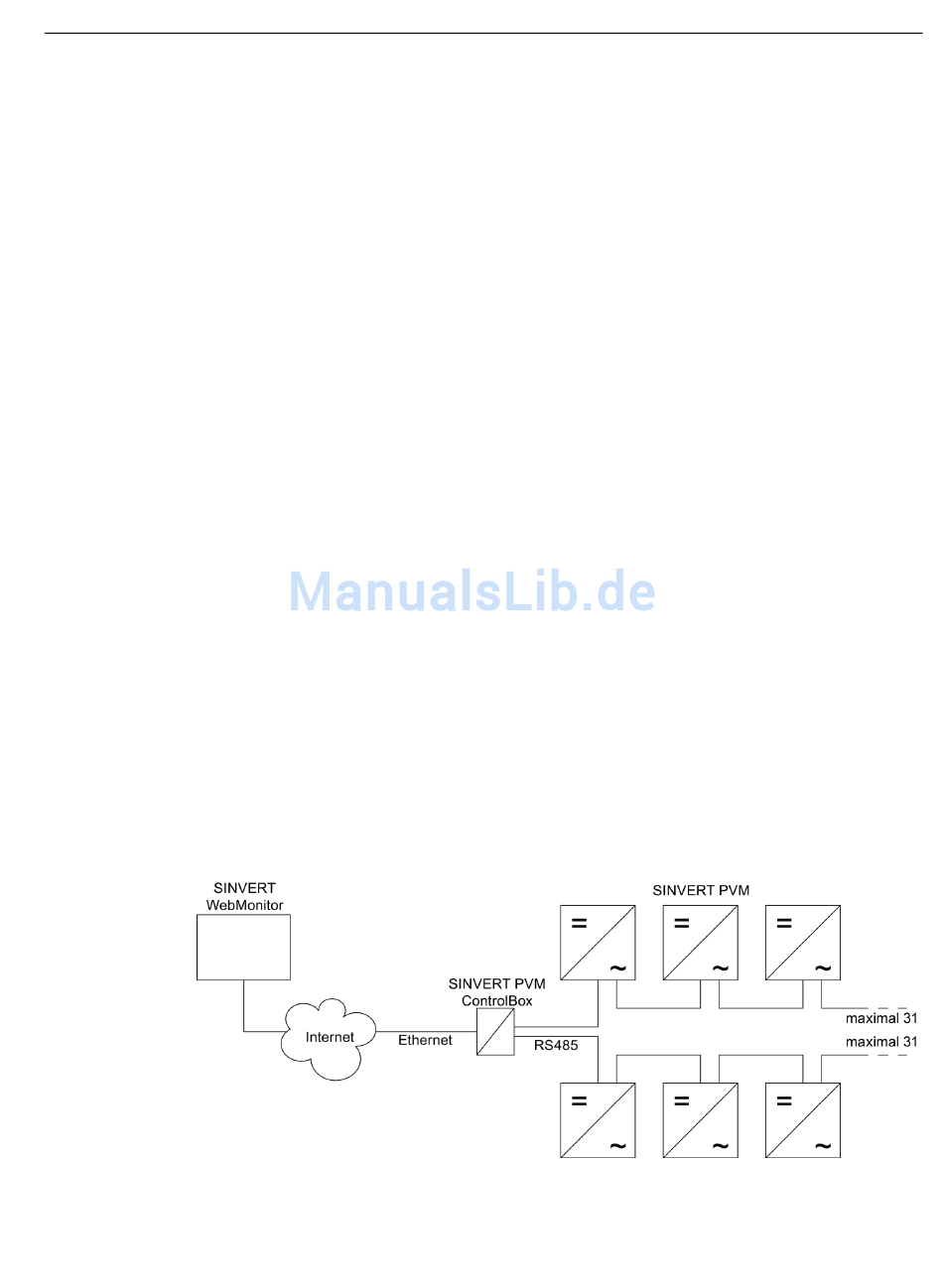

Bild 3-2
SINVERT PVM ControlBox
Betriebsanleitung, 03/2013, A5E02963999B/004
Kommunikation über RS458 Schnittstelle
