Anordnung der Schnittstellen am Gerät

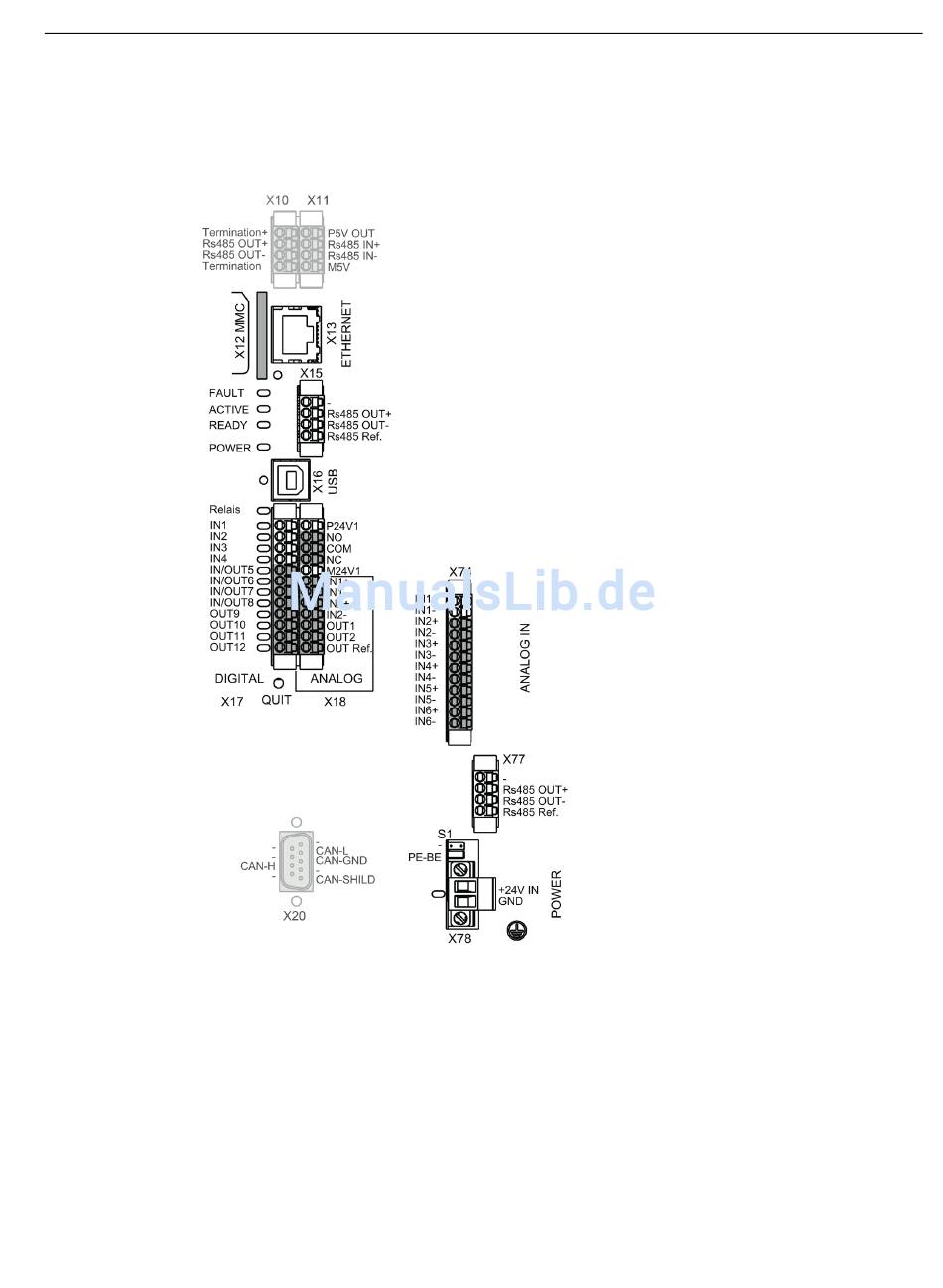

Die Lage und die Anschlussbelegung der einzelnen Schnittstellen können Sie der folgenden
Abbildung entnehmen.
X13
X15
X16
X17/18
X77
S1
X78
Bild 6-2
SINVERT PVM ControlBox
Betriebsanleitung, 03/2013, A5E02963999B/004
Ethernet-Schnittstelle: RJ45 Buchse
RS485-Master-Klemmleiste
USB-Schnittstelle für Parametrierung
Klemmleiste für digitale Ein- und Ausgänge
RS485-Master-Klemmleiste
Steckbrücke zwischen Betriebserde und PE 2; Aufbewahrungspins für Steckbrücke
Steckerbuchse Stromversorgung DC 24 V 15 W
Das Steckernetzteil gehört zum Lieferumfang.
Anordnung der Stecker und Klemmleisten
