Anschließen
6.3 Generelle Vorgehensweise beim Anschließen der Schirmung
Hinweis
Fehlfunktion bei Verwendung nicht beschriebener Schnittstellen
Die nicht beschriebenen Schnittstellen werden nicht verwendet und dürfen nicht belegt
werden.
Siehe auch
Initialisierung und Verbindungsaufbau (Seite 34)
6.3
Generelle Vorgehensweise beim Anschließen der Schirmung
Legen Sie den Kabelschirm aller Signalkabel an der Schirmauflage der Halterung elektrisch
leitfähig auf.

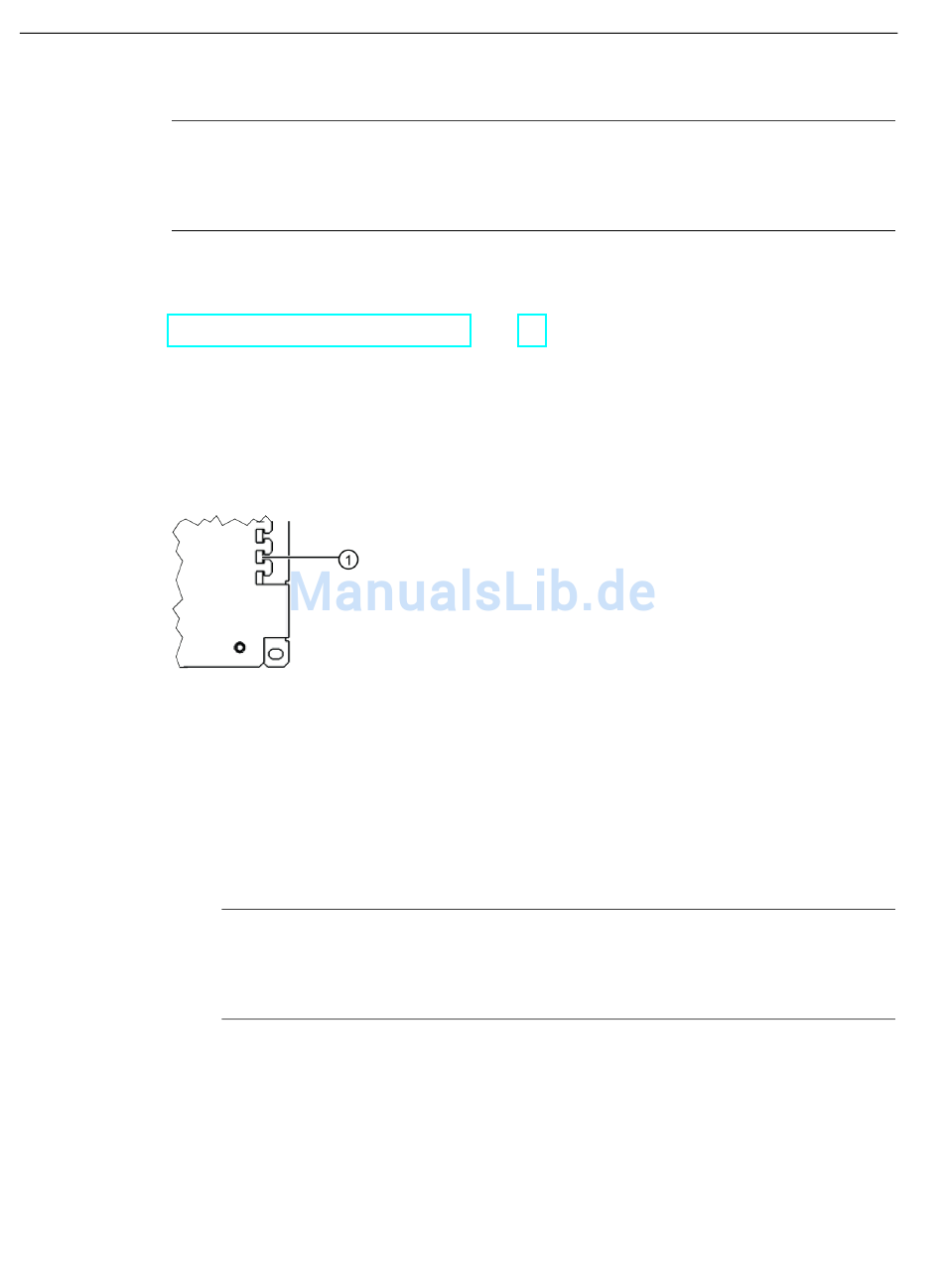

Bild 6-3
1. Öffnen Sie auf Höhe der Schirmauflage der Halterung
Signalkabel.
2. Befestigen Sie das Kabel mit einem Kabelbinder so an der Schirmauflage, dass die
Schirmung leitenden Kontakt zur Halterung hat.
– Bei Hutschienenmontage ist keine Schirmauflage an der Halterung vorhanden. Für die
28
Schirmauflage
Kontaktierung der Schirmung an Masse ist selbst zu sorgen.
Hinweis
Kommunikationsfehler bei nicht korrekter Schirmung
Wenn die Erdung der Signalleitungen nicht korrekt ausgeführt ist, kann es aufgrund
von Potenzialunterschieden zu Kommunikationsfehlern kommen.
①
den Leitungsmantel der
SINVERT PVM ControlBox
Betriebsanleitung, 03/2013, A5E02963999B/004
