Vorgehensweise

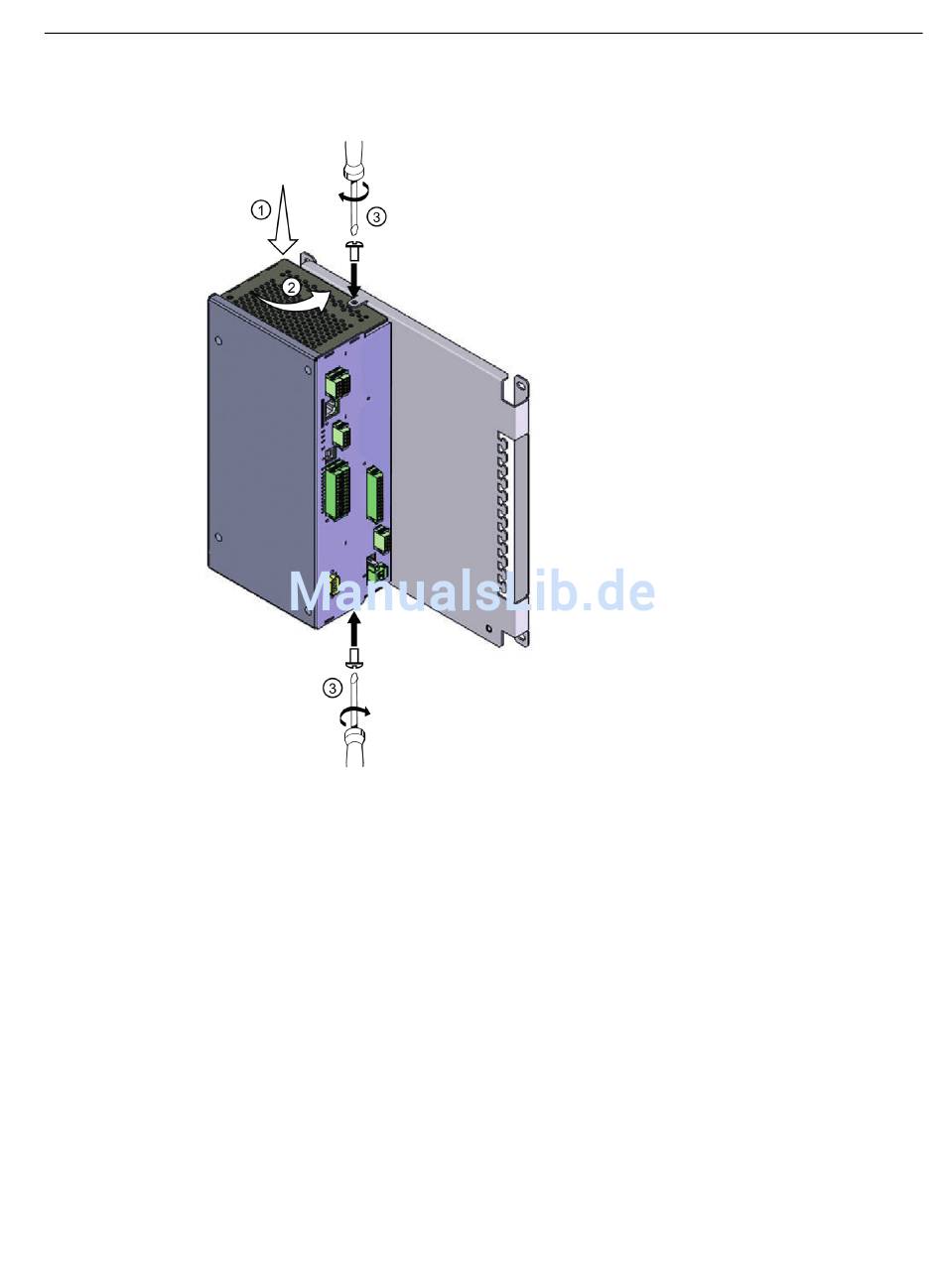

Bild 5-3
1. Bereiten Sie den Montageort für die Wandmontage vor.
– Nutzen Sie die Halterung als Bohrschablone.
– Das zugehörige Montagematerial zur Wandbefestigung ist nicht Bestandteil des
2. Schrauben Sie die Halterung mit geeigneten Schrauben am Montageort fest.
3. Hängen Sie die SINVERT PVM ControlBox leicht gedreht an der Kante in die Laschen
der Halterung für die Wandmontage ein
4. Drehen Sie die SINVERT PVM ControlBox wie auf der Abbildung gezeigt zur
Halterung
5. Schrauben Sie die SINVERT PVM ControlBox oben und unten an der Halterung fest.
– Die Schrauben sind im Lieferumfang des Geräts enthalten
SINVERT PVM ControlBox
Betriebsanleitung, 03/2013, A5E02963999B/004
Wandmontage der SINVERT PVM ControlBox
Lieferumfangs.
②
.
①
.
③
Montage
5.2 Wandmontage
.
