6.4
Zentrale Erdungsschraube anschließen
1. Erden Sie die Halterung an der zentralen Erdungsschraube
– Bei Hutschienenmontage ist keine zentrale Erdungsschraube an der Halterung
6.5
Wechselrichter anschließen
Die SINVERT PVM ControlBox hat zwei RS485 Schnittstellen zum Anschluss von maximal
31 Geräten pro Schnittstelle
Vorgehen
1. Verbinden Sie die Wechselrichter SINVERT PVM und die SINVERT PVM ControlBox
primär über die RS485 Schnittstelle X15.
– Die Zuordnung der Anschlüsse ist im Verdrahtungsplan angegeben
2. Verbinden Sie die zugehörigen Wechselrichter SINVERT PVM sekundär über den
Anschluss X77.
– Die Zuordnung der Anschlüsse ist im Verdrahtungsplan angegeben
Überspannungsschutz
An jedem Anschlusspunkt empfehlen wir den Einsatz eines Überspannungs- oder
Blitzschutz
(z. B. 5SD7 5... von Siemens).
SINVERT PVM ControlBox
Betriebsanleitung, 03/2013, A5E02963999B/004
vorhanden. Für die zentrale Erdung ist selbst zu sorgen.

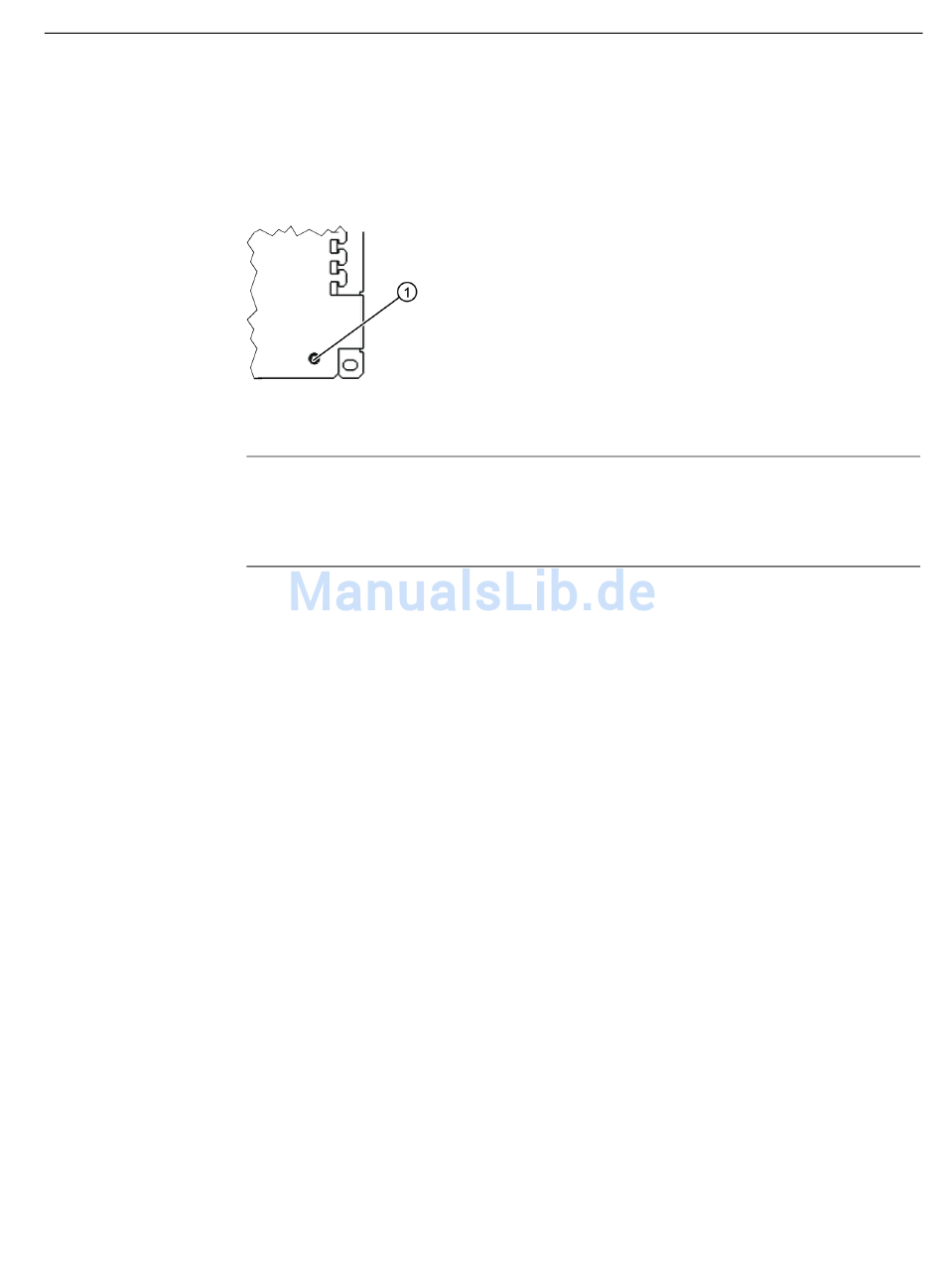

Bild 6-4
Erdungsschraube
Hinweis
Kommunikationsfehler bei nicht korrekter Erdung
Wenn die Erdung der Signalleitungen nicht korrekt ausgeführt ist, kann es aufgrund
von Potenzialunterschieden zu Kommunikationsfehlern kommen.
6.4 Zentrale Erdungsschraube anschließen
①
.
Anschließen
29
