7.3 Konfiguration mit "PVM ControlBox Config"
7.3.7.4
Kommunikation
Über den Menüpunkt "Kommunikation" wählen Sie die Schnittstellenart aus.
Es stehen "Ethernet" oder "RS485" zur Wahl.
Ethernet
Bei Ethernet werden die IP-Einstellungen wie IP Adresse, Subnetzmaske und Standard
Gateway der ControlBox vorgenommen bzw. geändert.
Die werkseitige Einstellung (Auslieferungsstand) der SINVERT PVM ControlBox ist:
● IP–Adresse: 192.168.0.123 (ab Firmware 4.5: 192.168.130.20)
● Subnetzmaske: 255.255.255.0
● Standardgateway: 192.168.0.1

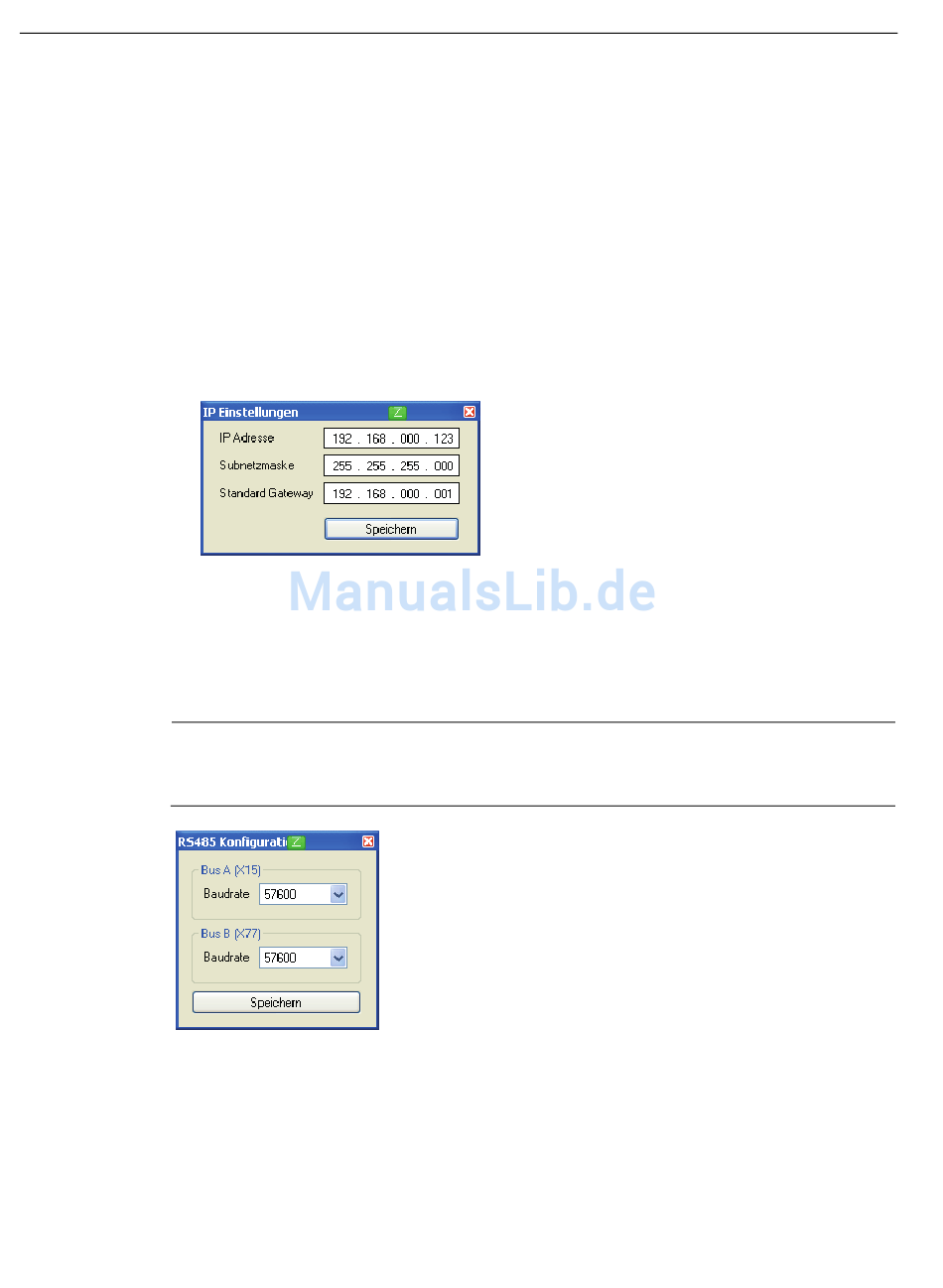

Bild 7-12
RS485
Bei der Konfiguration der RS485-Schnittstelle ist die Baudrate für die ControlBox zu wählen.
Standardmäßig ist eine Baudrate von 57600 Baud eingestellt. Es wird empfohlen, die
voreingestellte Baudrate zu verwenden.
Hinweis
Es muss sicher gestellt werden, dass an der SINVERT PVM ControlBox und am PVM
dieselbe Baudrate eingestellt ist.
Bild 7-13
● Bus A entspricht dem Stecker X15 an der ControlBox.
● Bus B entspricht dem Stecker X77 an der ControlBox.
Wir empfehlen für beide Schnittstellen eine Baudrate von 57600 Baud.
Zur Übernahme der Einstellungen, müssen die Änderungen gespeichert werden.
50
IP Einstellungen der ControlBox
RS485 Konfiguration der ControlBox
SINVERT PVM ControlBox
Betriebsanleitung, 03/2013, A5E02963999B/004
