Montage
5.2 Wandmontage
5.2
Wandmontage
Halterung zur Wandmontage
Zur Montage der SINVERT PVM ControlBox an der Wand ist eine Halterung für die
Wandmontage im Lieferumfang enthalten.

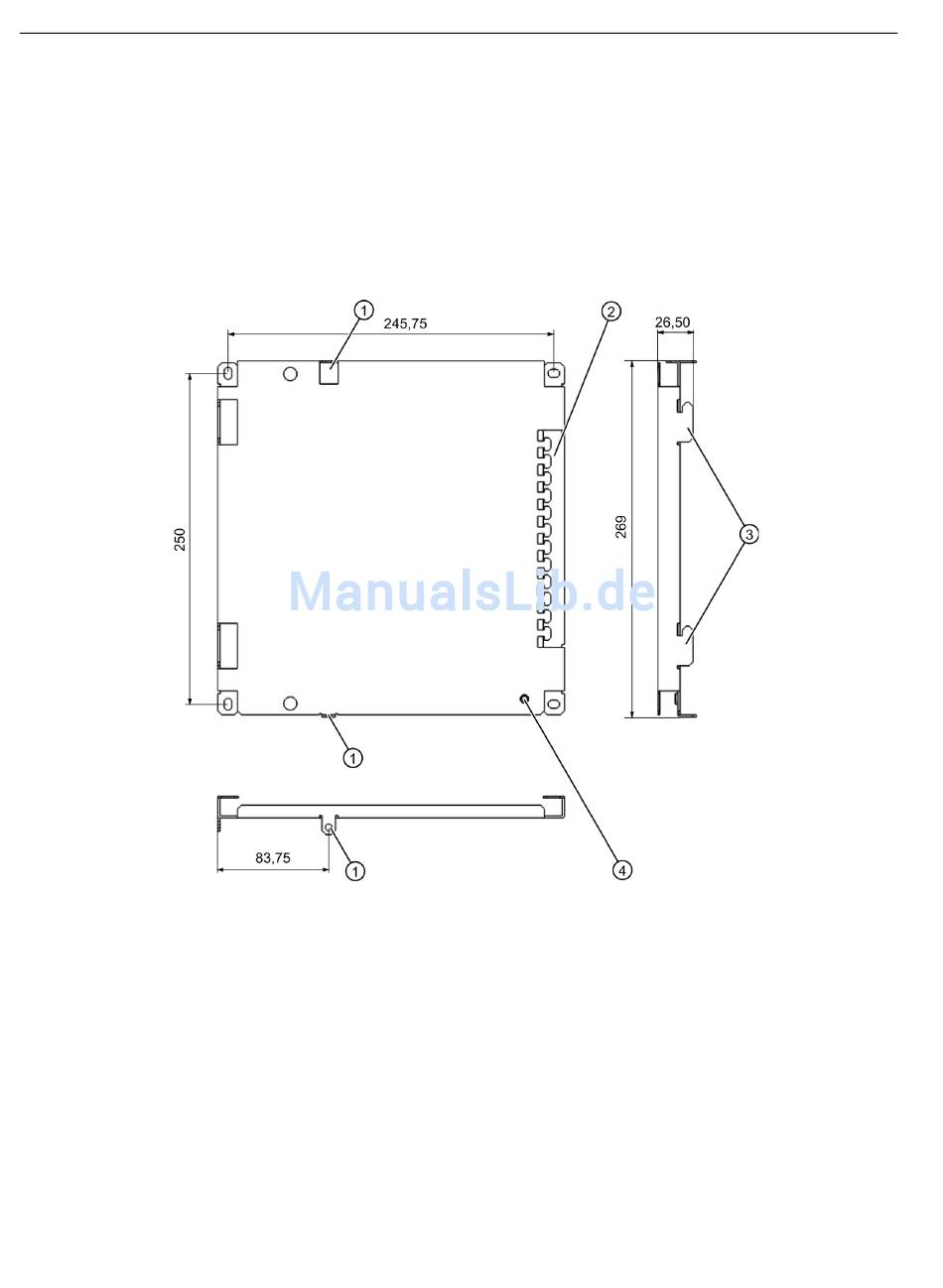

Die folgende Abbildung zeigt die Wandhalterung mit ihren Abmessungen.
①
②
③
④
Bild 5-2
18
Loch zum Befestigen des Gerätes
Schirmauflage für Schirmung der Signalkabel
Laschen zum Einhängen des Geräts in der Halterung
Zentrale Erdung (Loch für M5-Schraube)
Abmessungen der Halterung für Wandmontage
SINVERT PVM ControlBox
