6.2 Verdrahtungsplan und Schnittstellenbelegung
6.2
Verdrahtungsplan und Schnittstellenbelegung
Verdrahtungsplan

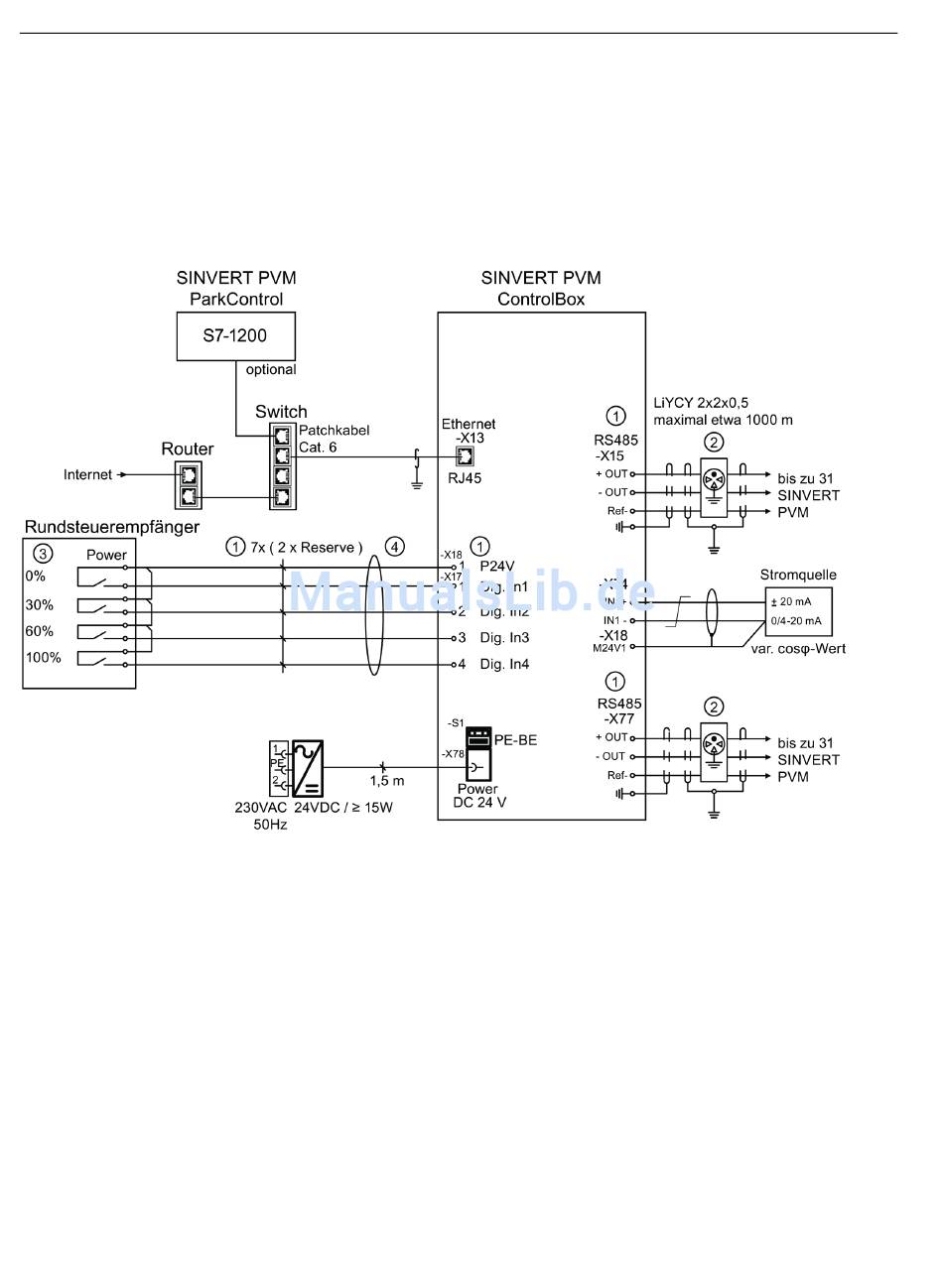

Die prinzipielle Verdrahtung der ControlBox können Sie beispielhaft der folgenden Abbildung
entnehmen.
①
Anschluss:
flexibel mit Aderendhülse ohne Kunststoffhülse 0,2 ... 1,5 mm²
flexibel mit Aderendhülse mit Kunststoffhülse 0,2 ... 0,75 mm²
②
Externer Überspannungsschutz
③
% des Signals der Leistungsreduzierung (parametrierbar)
④
Ferritring, klappbar
Bild 6-1
Verdrahtungsplan (Beispiel)
