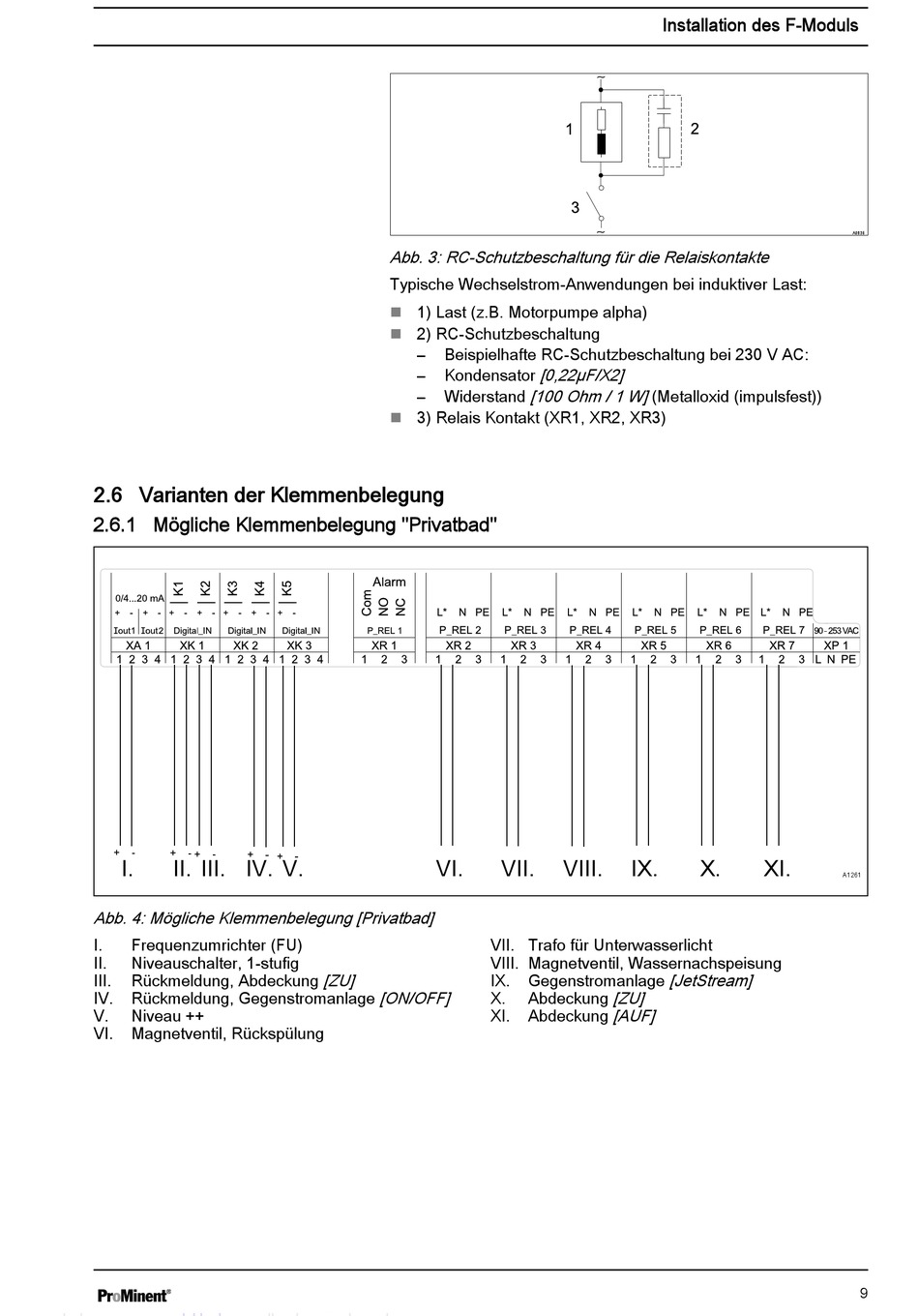

2.6 Varianten der Klemmenbelegung

2.6.1 Mögliche Klemmenbelegung "Privatbad"
I. II. III. IV. V.
Abb. 4: Mögliche Klemmenbelegung [Privatbad]
I. Frequenzumrichter (FU)
II. Niveauschalter, 1-stufig
III. Rückmeldung, Abdeckung
IV. Rückmeldung, Gegenstromanlage
V. Niveau ++
VI. Magnetventil, Rückspülung
Abb. 3: RC-Schutzbeschaltung für die Relaiskontakte
Typische Wechselstrom-Anwendungen bei induktiver Last:
1) Last (z.B. Motorpumpe alpha)
n
2) RC-Schutzbeschaltung
n
– Beispielhafte RC-Schutzbeschaltung bei 230 V AC:
– Kondensator
– Widerstand
3) Relais Kontakt (XR1, XR2, XR3)
n
VI.
VII. Trafo für Unterwasserlicht
VIII. Magnetventil, Wassernachspeisung
[ZU]
IX.
[ON/OFF]
X.
XI.
Installation des F-Moduls
[0,22µF/X2]
[100 Ohm / 1 W] (Metalloxid (impulsfest))
VII. VIII. IX.
[JetStream]
Gegenstromanlage
[ZU]
Abdeckung
[AUF]
Abdeckung
A0835
X. XI.
A1261
