Applikationsbeispiele für die F-Modul-Funktionen

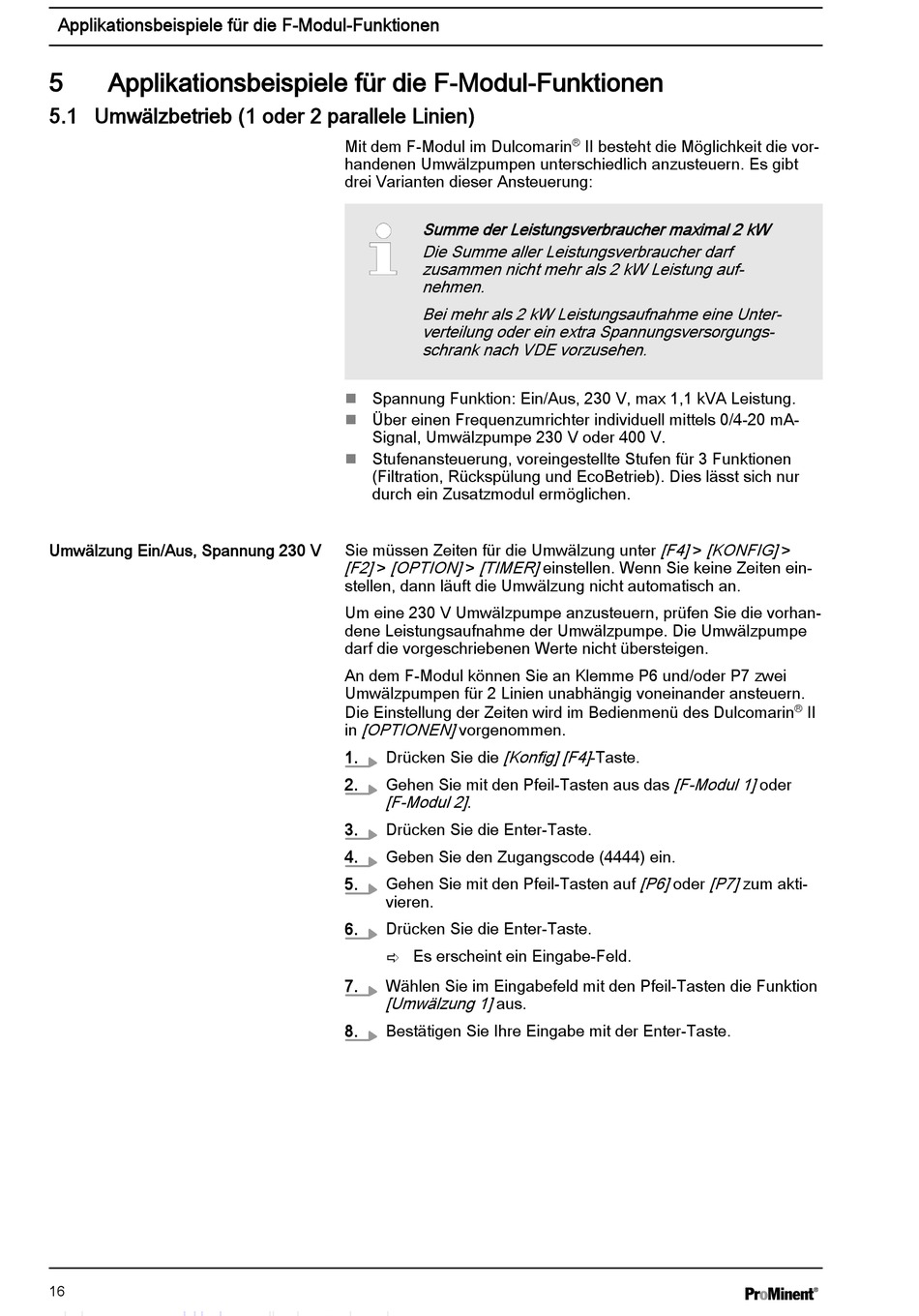

5 Applikationsbeispiele für die F-Modul-Funktionen
5.1 Umwälzbetrieb (1 oder 2 parallele Linien)
Umwälzung Ein/Aus, Spannung 230 V
16
Mit dem F-Modul im Dulcomarin
handenen Umwälzpumpen unterschiedlich anzusteuern. Es gibt
drei Varianten dieser Ansteuerung:
Summe der Leistungsverbraucher maximal 2 kW
Die Summe aller Leistungsverbraucher darf
zusammen nicht mehr als 2 kW Leistung auf‐
nehmen.
Bei mehr als 2 kW Leistungsaufnahme eine Unter‐
verteilung oder ein extra Spannungsversorgungs‐
schrank nach VDE vorzusehen.
Spannung Funktion: Ein/Aus, 230 V, max 1,1 kVA Leistung.
n
Über einen Frequenzumrichter individuell mittels 0/4-20 mA-
n
Signal, Umwälzpumpe 230 V oder 400 V.
Stufenansteuerung, voreingestellte Stufen für 3 Funktionen
n
(Filtration, Rückspülung und EcoBetrieb). Dies lässt sich nur
durch ein Zusatzmodul ermöglichen.
Sie müssen Zeiten für die Umwälzung unter
[F2] > [OPTION] > [TIMER] einstellen. Wenn Sie keine Zeiten ein‐
stellen, dann läuft die Umwälzung nicht automatisch an.
Um eine 230 V Umwälzpumpe anzusteuern, prüfen Sie die vorhan‐
dene Leistungsaufnahme der Umwälzpumpe. Die Umwälzpumpe
darf die vorgeschriebenen Werte nicht übersteigen.
An dem F-Modul können Sie an Klemme P6 und/oder P7 zwei
Umwälzpumpen für 2 Linien unabhängig voneinander ansteuern.
Die Einstellung der Zeiten wird im Bedienmenü des Dulcomarin
[OPTIONEN] vorgenommen.
in
[Konfig] [F4] -Taste.
1. Drücken Sie die
2. Gehen Sie mit den Pfeil-Tasten aus das
[F-Modul 2] .
3. Drücken Sie die Enter-Taste.
4. Geben Sie den Zugangscode (4444) ein.
5. Gehen Sie mit den Pfeil-Tasten auf
vieren.
6. Drücken Sie die Enter-Taste.
ð Es erscheint ein Eingabe-Feld.
7. Wählen Sie im Eingabefeld mit den Pfeil-Tasten die Funktion
[Umwälzung 1] aus.
8. Bestätigen Sie Ihre Eingabe mit der Enter-Taste.
® II besteht die Möglichkeit die vor‐
[F4] > [KONFIG] >
[F-Modul 1] oder
[P6] oder [P7] zum akti‐
® II
