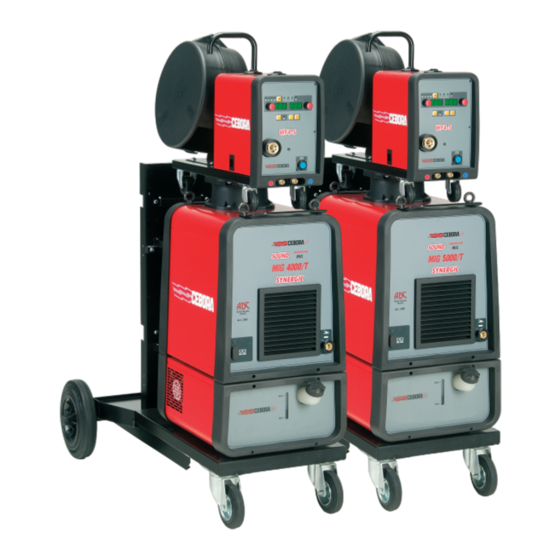

Cebora Sound Mig 4000/T Synergic Handbuch

BETRIEBSANLEITUNG FÜR DRAHTSCHWEISSMASCHINE
WICHTIG: VOR DER INBETRIEBNAHME DES GERÄTS
DEN INHALT DER VORLIEGENDEN BETRIEBSANLEI-
TUNG AUFMERKSAM DURCHLESEN; DIE BETRIEBS-
ANLEITUNG MUß FÜR DIE GESAMTE LEBENSDAUER
DES GERÄTS AN EINEM ALLEN INTERESSIERTEN
PERSONEN BEKANNTEN ORT AUFBEWAHRT WER-
DEN.
DIESES GERÄT DARF
AUSFÜHR- UNG VON SCHWEIßARBEITEN VERWEN-
DET WERDEN.
1 SICHERHEITSVORSCHRIFTEN
DAS LICHTBOGENSCHWEIßEN UND -SCHNEIDEN
KANN FÜR SIE UND ANDERE GESUNDHEITSSCHÄD-
LICH SEIN; daher muß der Benutzer über die nachste-
hend kurz dargelegten Gefahren beim Schweißen unter-
richtet werden. Für ausführlichere Informationen das
Handbuch Nr. 3.300.758 anfordern.
STROMSCHLAG - Er kann tödlich sein!
• Die Schweißmaschine gemäß den einschlägigen
Vorschriften installieren und erden.
• Keinesfalls stromführende Teile oder die
Elektroden mit ungeschützten
Handschuhen oder Kleidungsstücken berühren.
• Der Benutzer muß sich von der Erde und vom
Werkstück isolieren.
Arbeitsposition sicher ist.
RAUCH UND GASE - Sie können gesundheitsschädlich
sein!
• Den Kopf nicht in die Rauchgase halten.
• Für eine ausreichende Lüftung während des
Schweißens sorgen
Lichtbogens eine Absaugung verwenden, damit der
Arbeitsbereich frei von Rauchgas bleibt.
STRAHLUNG DES LICHTBOGENS - Sie kann die Augen
verletzen und zu Hautverbrennungen führen!
• Die Augen mit entsprechenden Augenschutzfil-
tern schützen und Schutzkleidung verwenden.
• Zum Schutz der anderen geeignete Schutzschir-
me oder Zelte verwenden.
BRANDGEFAHR UND VERBRENNUNGSGEFAHR
• Die Funken (Spritzer) können Brände verursa-
chen und zu Hautverbrennungen führen. Daher ist
sicherzustellen, daß sich keine entflammbaren
Materialien in der
Schutzkleidung tragen.
LÄRM
Dieses Gerät erzeugt selbst keine Geräusche, die
80 dB überschreiten. Beim Plasmaschneid- und
Plasmaschweißprozeß
Geräuschentwicklung kommen, die diesen Wert über-
schreitet. Daher müssen die Benutzer die gesetzlich vor-
geschriebenen Vorsichtsmaßnahmen treffen.
HERZSCHRITTMACHER
• Die durch große Ströme erzeugten magnetischen Felder
können den Betrieb von Herzschrittmachern stören.
16
AUSSCHLIEßLICH
Händen,
• Sicherstellen, daß Ihre
und im Bereich
Nähe befinden. Geeignete
kann es zu
Träger von lebenswichtigen elektronischen Geräten
(Herzschritt- macher) müssen daher ihren Arzt befragen,
bevor sie sich in die Nähe von Lichtbogenschweiß-,
Schneid-, Brennputz- oder Punktschweißprozessen
begeben.
EXPLOSIONSGEFAHR
• Keine Schneid-/Schweißarbeiten in der Nähe
ZUR
von Druckbehältern oder in Umgebungen aus-
führen, die explosiven Staub, Gas oder Dämpfe
enthalten. Die für den Schweiß-/Schneiprozeß verwende-
ten Gasflaschen und Druckregler sorgsam behandeln.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Dieses Gerät wurde in Übereinstimmung mit den
Angaben der harmonisierten Norm EN50199 konstruiert
und darf ausschließlich zu gewerblichen Zwecken
und nur in industriellen Arbeitsumgebungen verwen-
det werden. Es ist nämlich unter Umständen mit
Schwierigkeiten verbunden ist, die elektromagneti-
sche Verträglichkeit des Geräts in anderen als indu-
striellen Umgebungen zu gewährleisten.
IM FALLE VON FEHLFUNKTIONEN MUß MAN SICH AN
EINEN FACHMANN WENDEN.
nassen
2 ALLGEMEINE BESCHREIBUNG
Sound Mig 4000/T Synergic und Sound Mig 5000/T
Synergic sind Schweißanlagen mit Inverter-Technologie,
die mehrere Schweißverfahren ermöglichen: konventio-
nelles und synergetisches MIG-MAG-Schweißen und
MMA-Schweißen.
maschinen gehören ein Drahtvorschubgerät mit 4-Rollen-
Antrieb und ein Kühlaggregat. Diese Geräte dürfen nur zu
des den in der Betriebsanleitung beschriebenen Zwecken
verwendet werden. Diese Schweißmaschinen dürfen
nicht zum Auftauen von Rohren verwendet werden.
2.1 STROMQUELLE
2.1.1 ERLÄUTERUNG DER TECHNISCHEN DATEN
IEC 60974.1 Das Gerät wurde in Übereinstimmung mit
EN 50199 diesen internationalen Normen konstruiert.
Nr.. Seriennummer; sie ist bei jeder Anfrage
zur Schweißmaschine anzugeben.
Statischer Dreiphasen-Frequenzumrichter
3 ~
f
1
f Transformator-Gleichrichter.
2
MIG Geeignet zum MIG-Schweißen.
MMA Geeignet zum Schweißen mit umhüllten
Elektroden.
U0. Leerlaufspannung Sekundärseite .
X. Relative Einschaltdauer.
Die relative Einschaltdauer ist der auf eine
einer Spieldauer von 10 Minuten bezogene
Prozentsatz der Zeit, die das Gerät bei einer
bestimmten Stromstärke arbeiten kann, ohne
sich zu überhitzen.
I2. Schweißstrom
U2. Sekundärspannung beim Schweißstrom I2
U1. Bemessungsspeisespannung
3~ 50/60Hz Drehstromversorgung mit 50 oder 60 Hz
Zur Ausstattung der Schweiß-
