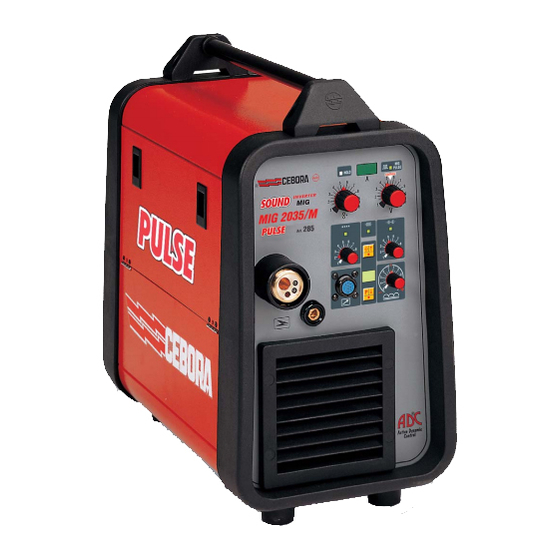

Cebora MIG 2035/M Betriebsanleitung

BETRIEBSANLEITUNG FÜR DRAHTSCHWEISSMASCHINE
WICHTIG: VOR DER INBETRIEBNAHME DES GERÄTS
DEN INHALT DER VORLIEGENDEN BETRIEBSANLEI-
TUNG AUFMERKSAM DURCHLESEN; DIE BETRIEBS-
ANLEITUNG MUß FÜR DIE GESAMTE LEBENSDAUER
DES GERÄTS AN EINEM ALLEN INTERESSIERTEN
PERSONEN BEKANNTEN ORT AUFBEWAHRT WER-
DEN.
DIESES GERÄT DARF
AUSFÜHR- UNG VON SCHWEIßARBEITEN VERWEN-
DET WERDEN.
1 S S ICHERHEITSVORSCHRIFTEN
DAS LICHTBOGENSCHWEIßEN UND -SCHNEIDEN
KANN FÜR SIE UND ANDERE GESUNDHEITSSCHÄDLI-
CH SEIN; daher muß der Benutzer über die nachstehend
kurz dargelegten Gefahren beim Schweißen unterrichtet
werden. Für ausführlichere Informationen das Handbuch
Nr. 3.300.758 anfordern.
STROMSCHLAG - Er kann tödlich sein!
• Die Schweißmaschine gemäß den einschlägigen
Vorschriften installieren und erden.
• Keinesfalls stromführende Teile oder die
Elektroden mit ungeschützten
Handschuhen oder Kleidungsstücken berühren.
• Der Benutzer muß sich von der Erde und vom
Werkstück isolieren.
• Sicherstellen, daß Ihre Arbeitsposition sicher ist.
RAUCH UND GASE - Sie können gesundheitsschädlich
sein!
• Den Kopf nicht in die Rauchgase halten.
• Für eine ausreichende Lüftung während des
Schweißens sorgen
Lichtbogens eine Absaugung verwenden, damit der
Arbeitsbereich frei von Rauchgas bleibt.
STRAHLUNG DES LICHTBOGENS - Sie kann die Augen
verletzen und zu Hautverbrennungen führen!
• Die Augen mit entsprechenden Augenschutzfil-
tern schützen und Schutzkleidung verwenden.
• Zum Schutz der anderen geeignete Schutzschir-
me oder Zelte verwenden.
BRANDGEFAHR UND VERBRENNUNGSGEFAHR
• Die Funken (Spritzer) können Brände verursa-
chen und zu Hautverbrennungen führen. Daher ist
sicherzustellen, daß sich keine entflammbaren
Materialien in der
Schutzkleidung tragen.
LÄRM
Dieses Gerät erzeugt selbst keine Geräusche, die
80 dB überschreiten. Beim Plasmaschneid- und
Plasmaschweißprozeß
Geräuschentwicklung kommen, die diesen Wert übersch-
reitet. Daher müssen die Benutzer die gesetzlich vorge-
schriebenen Vorsichtsmaßnahmen treffen.
16
AUSSCHLIEßLICH
Händen,
und im Bereich
Nähe befinden. Geeignete
kann es zu
HERZSCHRITTMACHER
• Die durch große Ströme erzeugten magnetischen Felder
können den Betrieb von Herzschrittmachern stören.
Träger von lebenswichtigen elektronischen Geräten
(Herzschrittmacher) müssen daher ihren Arzt befragen,
bevor sie sich in die Nähe von Lichtbogenschweiß-,
Schneid-, Brennputz- oder Punktschweißprozessen
ZUR begeben.
EXPLOSIONSGEFAHR
• Keine Schneid-/Schweißarbeiten in der Nähe
von Druckbehältern oder in Umgebungen ausfüh-
ren, die explosiven Staub, Gas oder Dämpfe
enthalten. Die für den Schweiß-/Schneiprozeß verwende-
ten Gasflaschen und Druckregler sorgsam behandeln.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Dieses Gerät wurde in Übereinstimmung mit den
Angaben der harmonisierten Norm EN50199 konstruiert
und d d arf a a usschließlich z z u g g ewerblichen Z Z wecken u u nd
nur i i n i i ndustriellen A A rbeitsumgebungen v v erwendet w w er-
den. E E s i i st n n ämlich u u nter U U mständen m m it S S chwierigkeiten
verbunden i i st, d d ie e e lektromagnetische V V erträglichkeit d d es
Geräts i i n a a nderen a a ls i i ndustriellen U U mgebungen z z u
nassen gewährleisten.
IM FALLE VON FEHLFUNKTIONEN MUß MAN SICH AN
EINEN FACHMANN WENDEN.
2 A A LLGEMEINE B B ESCHREIBUNG
2.1 T T ECHNISCHE A A NGABEN
Bei diesem Gerät handelt es sich um eine Stromquelle mit
INVERTER-Technologie, die mehrere Schweißverfahren
ermöglicht: synergetisches MIG-MAG-Impulslichtbogen-
des schweißen, synergetisches MIG-MAG-Schweißen ohne
Pulsen sowie konventionelles MIG-MAG-Schweißen.
Das Gerät darf nur zu den im vorliegenden Handbuch
beschriebenen Anwendungen verwendet werden.
Das Gerät darf nicht zum Auftauen von Rohren verwendet
werden.
2.2 E E RLÄUTERUNG D D ER T T ECHNISCHEN D D ATEN
IEC 60974.1 Das Gerät wurde in Übereinstimmung mit
EN 50199 diesen internationalen Normen konstruiert.
Nr.. Seriennummer; sie ist bei jeder Anfrage
zur Schweißmaschine anzugeben.
Statischer Einphasen-Frequenzumrichter
1 ~
f
1
Transformator-Gleichrichter.
f
2
MIG Geeignet zum MIG-Schweißen.
U0. Leerlaufspannung Sekundärseite .
X. Relative Einschaltdauer.
Die relative Einschaltdauer ist der auf eine
einer Spieldauer von 10 Minuten bezogene
Prozentsatz der Zeit, die das Gerät bei einer
bestimmten Stromstärke arbeiten kann, ohne
sich zu überhitzen.
I2. Schweißstrom
U2. Sekundärspannung beim Schweißstrom I2
U1. Bemessungsspeisespannung
1~ 50/60Hz Einhstromversorgung mit 50 oder 60 Hz
