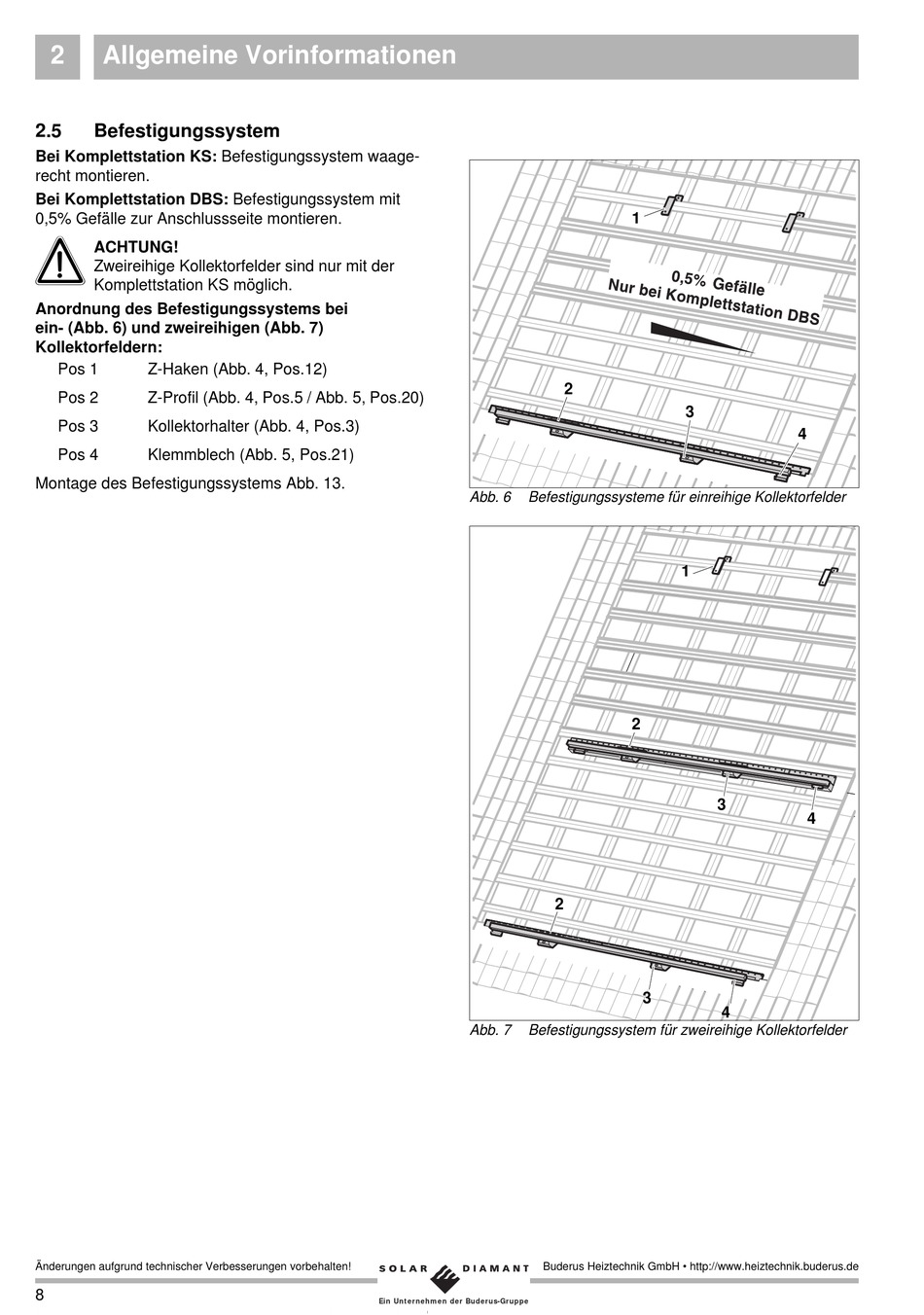

2 Allgemeine Vorinformationen
2.5

Befestigungssystem

Bei Komplettstation KS: Befestigungssystem waage-
recht montieren.
Bei Komplettstation DBS: Befestigungssystem mit
0,5% Gefälle zur Anschlussseite montieren.
A ACHTUNG!
Zweireihige Kollektorfelder sind nur mit der
Komplettstation KS möglich.
Anordnung des Befestigungssystems bei
ein- (Abb. 6) und zweireihigen (Abb. 7)
Kollektorfeldern:
Pos 1 Z-Haken (Abb. 4, Pos.12)
Pos 2 Z-Profil (Abb. 4, Pos.5 / Abb. 5, Pos.20)
Pos 3 Kollektorhalter (Abb. 4, Pos.3)
Pos 4 Klemmblech (Abb. 5, Pos.21)
Montage des Befestigungssystems Abb. 13.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
8
Abb. 6 Befestigungssysteme für einreihige Kollektorfelder
Abb. 7 Befestigungssystem für zweireihige Kollektorfelder
