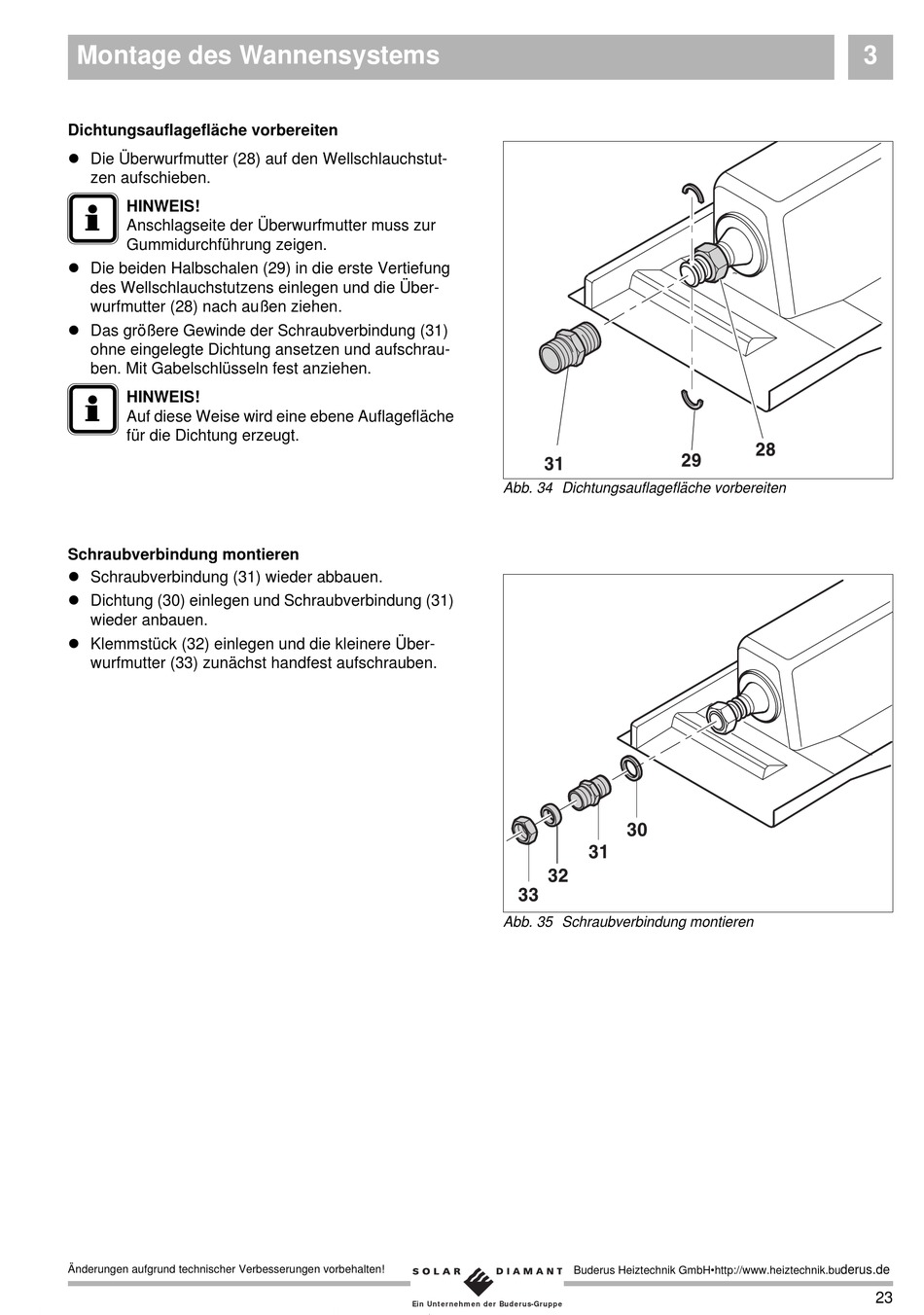

Montage des Wannensystems
Dichtungsauflagefläche vorbereiten
l Die Überwurfmutter (28) auf den Wellschlauchstut-
zen aufschieben.
I HINWEIS!
Anschlagseite der Überwurfmutter muss zur
Gummidurchführung zeigen.
l Die beiden Halbschalen (29) in die erste Vertiefung
des Wellschlauchstutzens einlegen und die Über-
wurfmutter (28) nach außen ziehen.
l Das größere Gewinde der Schraubverbindung (31)
ohne eingelegte Dichtung ansetzen und aufschrau-
ben. Mit Gabelschlüsseln fest anziehen.
I HINWEIS!
Auf diese Weise wird eine ebene Auflagefläche
für die Dichtung erzeugt.
Schraubverbindung montieren
l Schraubverbindung (31) wieder abbauen.
l Dichtung (30) einlegen und Schraubverbindung (31)
wieder anbauen.
l Klemmstück (32) einlegen und die kleinere Über-
wurfmutter (33) zunächst handfest aufschrauben.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Abb. 34 Dichtungsauflagefläche vorbereiten
Abb. 35 Schraubverbindung montieren
