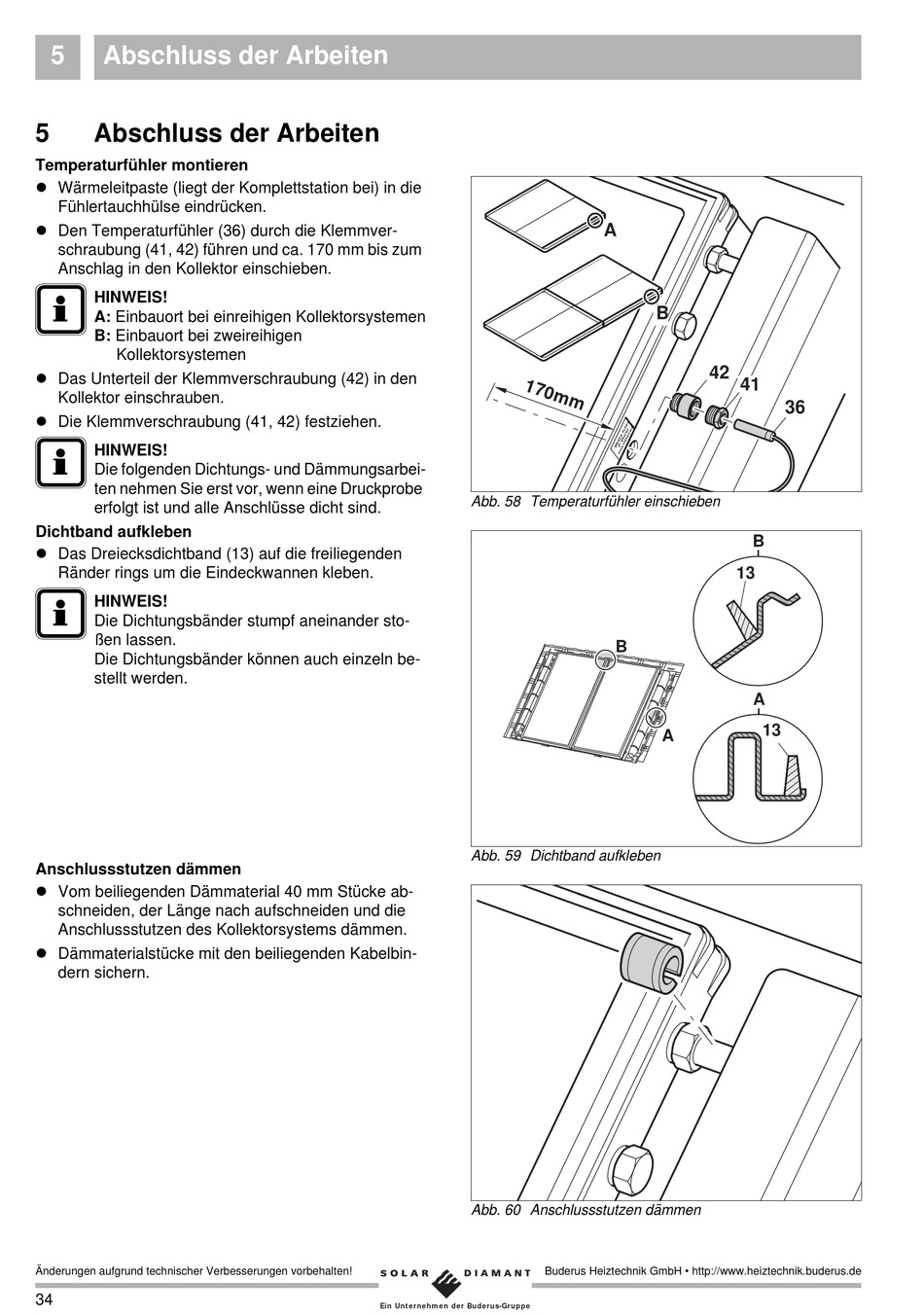

Abschluss Der Arbeiten - Buderus SKS 3.0 Montageanleitung

5

Abschluss der Arbeiten

5 Abschluss der Arbeiten
Temperaturfühler montieren
l Wärmeleitpaste (liegt der Komplettstation bei) in die
Fühlertauchhülse eindrücken.
l Den Temperaturfühler (36) durch die Klemmver-
schraubung (41, 42) führen und ca. 170 mm bis zum
Anschlag in den Kollektor einschieben.
I HINWEIS!
A: Einbauort bei einreihigen Kollektorsystemen
B: Einbauort bei zweireihigen
Kollektorsystemen
l Das Unterteil der Klemmverschraubung (42) in den
Kollektor einschrauben.
l Die Klemmverschraubung (41, 42) festziehen.
I HINWEIS!
Die folgenden Dichtungs- und Dämmungsarbei-
ten nehmen Sie erst vor, wenn eine Druckprobe
erfolgt ist und alle Anschlüsse dicht sind.
Dichtband aufkleben
l Das Dreiecksdichtband (13) auf die freiliegenden
Ränder rings um die Eindeckwannen kleben.
I HINWEIS!
Die Dichtungsbänder stumpf aneinander sto-
ßen lassen.
Die Dichtungsbänder können auch einzeln be-
stellt werden.
Anschlussstutzen dämmen
l Vom beiliegenden Dämmaterial 40 mm Stücke ab-
schneiden, der Länge nach aufschneiden und die
Anschlussstutzen des Kollektorsystems dämmen.
l Dämmaterialstücke mit den beiliegenden Kabelbin-
dern sichern.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
34
Abb. 58 Temperaturfühler einschieben
Abb. 59 Dichtband aufkleben
Abb. 60 Anschlussstutzen dämmen
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Ein Unt er nehm en der Buderus-Gruppe
A
B
42
41
B
13
B
A
13
A
36
