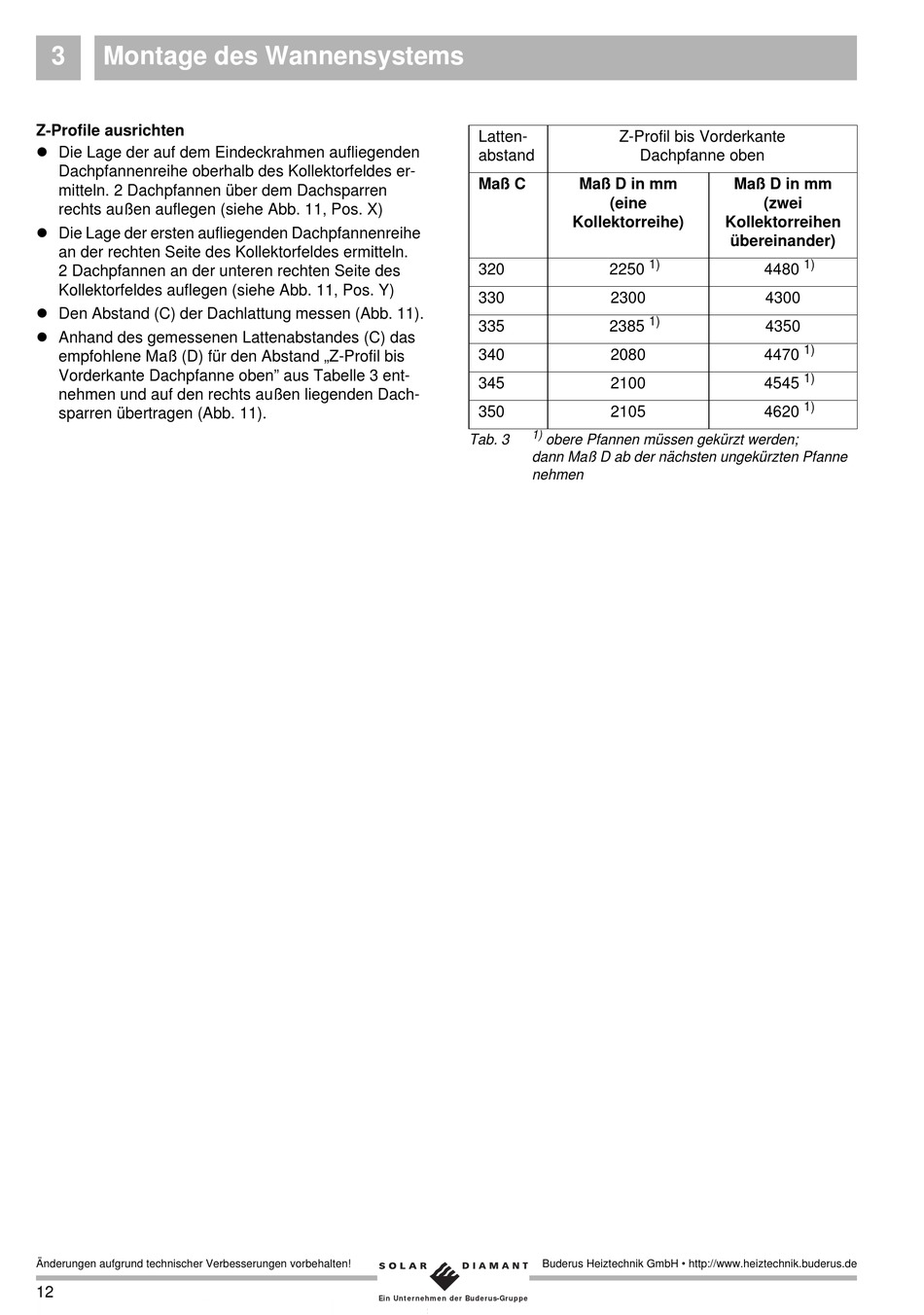

Buderus SKS 3.0 Montageanleitung Seite 12

3 Montage des Wannensystems
Z-Profile ausrichten
l Die Lage der auf dem Eindeckrahmen aufliegenden
Dachpfannenreihe oberhalb des Kollektorfeldes er-
mitteln. 2 Dachpfannen über dem Dachsparren
rechts außen auflegen (siehe Abb. 11, Pos. X)
l Die Lage der ersten aufliegenden Dachpfannenreihe
an der rechten Seite des Kollektorfeldes ermitteln.
2 Dachpfannen an der unteren rechten Seite des
Kollektorfeldes auflegen (siehe Abb. 11, Pos. Y)
l Den Abstand (C) der Dachlattung messen (Abb. 11).
l Anhand des gemessenen Lattenabstandes (C) das
empfohlene Maß (D) für den Abstand „Z-Profil bis
Vorderkante Dachpfanne oben" aus Tabelle 3 ent-
nehmen und auf den rechts außen liegenden Dach-
sparren übertragen (Abb. 11).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12
Latten-
abstand
Maß C
320
330
335
340
345
350
1)
Tab. 3 obere Pfannen müssen gekürzt werden;
dann Maß D ab der nächsten ungekürzten Pfanne
nehmen
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Ein Unt er nehm en der Buderus-Gruppe
Z-Profil bis Vorderkante
Dachpfanne oben
Maß D in mm Maß D in mm
(eine
Kollektorreihe) Kollektorreihen
übereinander)
1)
2250
2300
1)
2385
2080
2100
2105
(zwei
1)
4480
4300
4350
1)
4470
1)
4545
1)
4620
