Befestigungssystem - Buderus Logasol SKS 3.0 Montageanweisung

3 Allgemeine Vorinformationen
3.5

Befestigungssystem

a) Bei Komplettstation KS
Befestigungssystem waagerecht montieren.
b) Bei Komplettstation DBS
Befestigungssystem mit 0,5% Gefälle zur Anschlusssei-
te montieren (Abb. 6, Pos. 5).
ANWENDERHINWEIS
Zweireihige Kollektorfelder sind nur mit der
Komplettstation KS möglich.

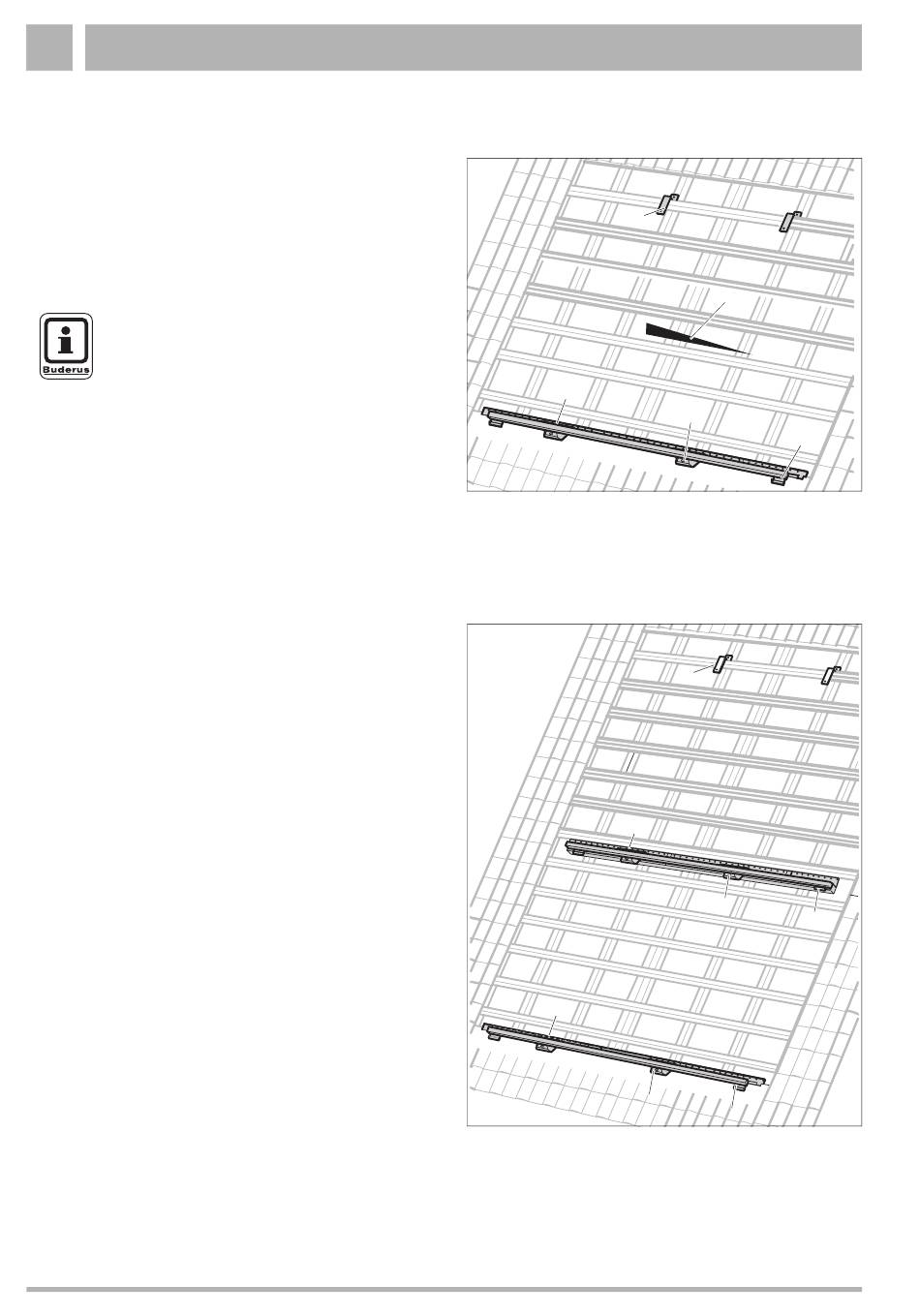

Anordnung des Befestigungssystems bei
ein- (Abb. 6) und zweireihigen (Abb. 7)
Kollektorfeldern
Pos. 1: Z-Haken (Abb. 4, Pos. 12)
Pos. 2: Z-Profil (Abb. 4, Pos. 5 und Abb. 5, Pos. 20)
Pos. 3: Kollektorhalter (Abb. 4, Pos. 3)
Pos. 4: Klemmblech (Abb. 5, Pos. 21)
Montage des Befestigungssystems (Abb. 13).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12
Abb. 6
Abb. 7
