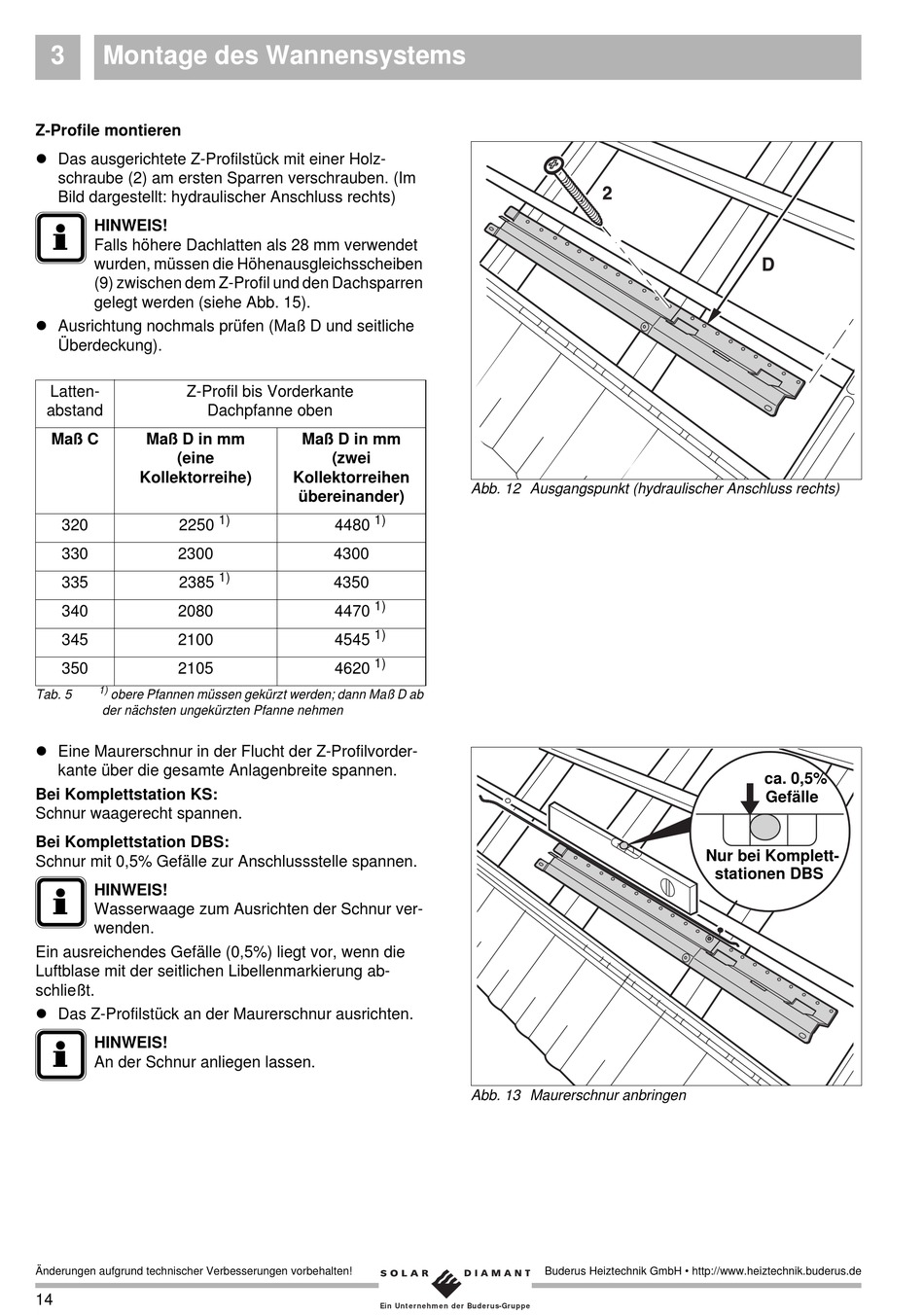

Buderus SKS 3.0 Montageanleitung Seite 14

3 Montage des Wannensystems
Z-Profile montieren
l Das ausgerichtete Z-Profilstück mit einer Holz-
schraube (2) am ersten Sparren verschrauben. (Im
Bild dargestellt: hydraulischer Anschluss rechts)
I HINWEIS!
Falls höhere Dachlatten als 28 mm verwendet
wurden, müssen die Höhenausgleichsscheiben
(9) zwischen dem Z-Profil und den Dachsparren
gelegt werden (siehe Abb. 15).
l Ausrichtung nochmals prüfen (Maß D und seitliche
Überdeckung).
Latten- Z-Profil bis Vorderkante
abstand Dachpfanne oben
Maß C Maß D in mm
(eine
Kollektorreihe)
320 2250
330 2300
335 2385
340 2080
345 2100
350 2105
1)
Tab. 5 obere Pfannen müssen gekürzt werden; dann Maß D ab
der nächsten ungekürzten Pfanne nehmen
l Eine Maurerschnur in der Flucht der Z-Profilvorder-
kante über die gesamte Anlagenbreite spannen.
Bei Komplettstation KS:
Schnur waagerecht spannen.
Bei Komplettstation DBS:
Schnur mit 0,5% Gefälle zur Anschlussstelle spannen.
I HINWEIS!
Wasserwaage zum Ausrichten der Schnur ver-
wenden.
Ein ausreichendes Gefälle (0,5%) liegt vor, wenn die
Luftblase mit der seitlichen Libellenmarkierung ab-
schließt.
l Das Z-Profilstück an der Maurerschnur ausrichten.
I HINWEIS!
An der Schnur anliegen lassen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
14
Maß D in mm
(zwei
Kollektorreihen
übereinander)
1) 1)
4480
4300
1)
4350
1)
4470
1)
4545
1)
4620
Ein Unt er nehm en der Buderus-Gruppe
Abb. 12 Ausgangspunkt (hydraulischer Anschluss rechts)
Abb. 13 Maurerschnur anbringen
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
ca. 0,5%
Gefälle
Nur bei Komplett-
stationen DBS
