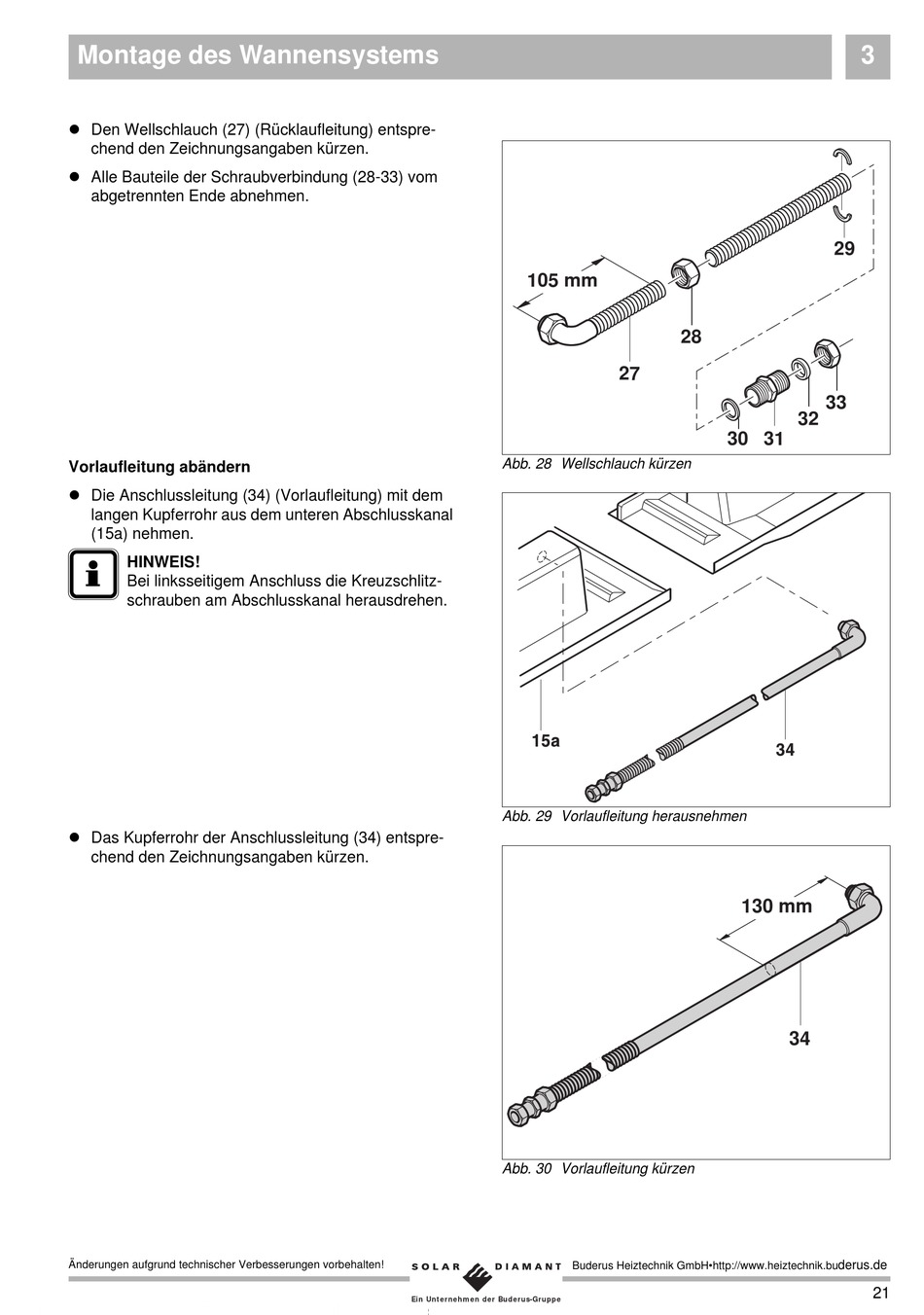

Montage des Wannensystems
l Den Wellschlauch (27) (Rücklaufleitung) entspre-
chend den Zeichnungsangaben kürzen.
l Alle Bauteile der Schraubverbindung (28-33) vom
abgetrennten Ende abnehmen.
Vorlaufleitung abändern
l Die Anschlussleitung (34) (Vorlaufleitung) mit dem
langen Kupferrohr aus dem unteren Abschlusskanal
(15a) nehmen.
I HINWEIS!
Bei linksseitigem Anschluss die Kreuzschlitz-
schrauben am Abschlusskanal herausdrehen.
l Das Kupferrohr der Anschlussleitung (34) entspre-
chend den Zeichnungsangaben kürzen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
105 mm
Abb. 28 Wellschlauch kürzen
Abb. 29 Vorlaufleitung herausnehmen
Abb. 30 Vorlaufleitung kürzen
Buderus Heiztechnik GmbH•http://www.heiztechnik.bu
Ein Unt er nehm en der Buderus-Gruppe
28
27
30 31
130 mm
34
3
29
33
32
