3 Montage des Wannensystems
Z-Haken montieren
l Die Z-Haken (12) im Abstand E vom Z-Profil, mög-
lichst in Kollektormitte, mit einer Sechskantschraube
(2) auf den jeweils naheliegendsten Dachsparren mit
Holzschraube (2) befestigen.
I HINWEIS!
Falls die Montage der Z-Haken im vorgegeben
Abstand von der darunterliegenden Dachlatte
verhindert wird, die Dachlatte nach unten
versetzen.
Falls aufgrund der Dachsparrenlage ein Kollek-
tor nur stark außermittig befestigt werden kann,
muss ein zusätzlicher Z-Haken gesetzt werden.
Im Lieferumfang ist zu diesem Zweck ein über-
zähliger Z-Haken enthalten.
Z-Haken und Niederhalter können, falls erfor-
derlich, nachbestellt werden.
Kollektorfeld einreihig
Maß E 2260
Tab. 6
I Hinweis!
Die nachfolgenden Kapitel 3.3 und 3.4 gelten
nur für die Montage zweireihiger Kollektor-
systeme.
Für die Montage einreihiger Kollektorsyste-
me bitte bei Kapitel 3.5 (Seite 28) weiterle-
sen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
18
zweireihig
4490

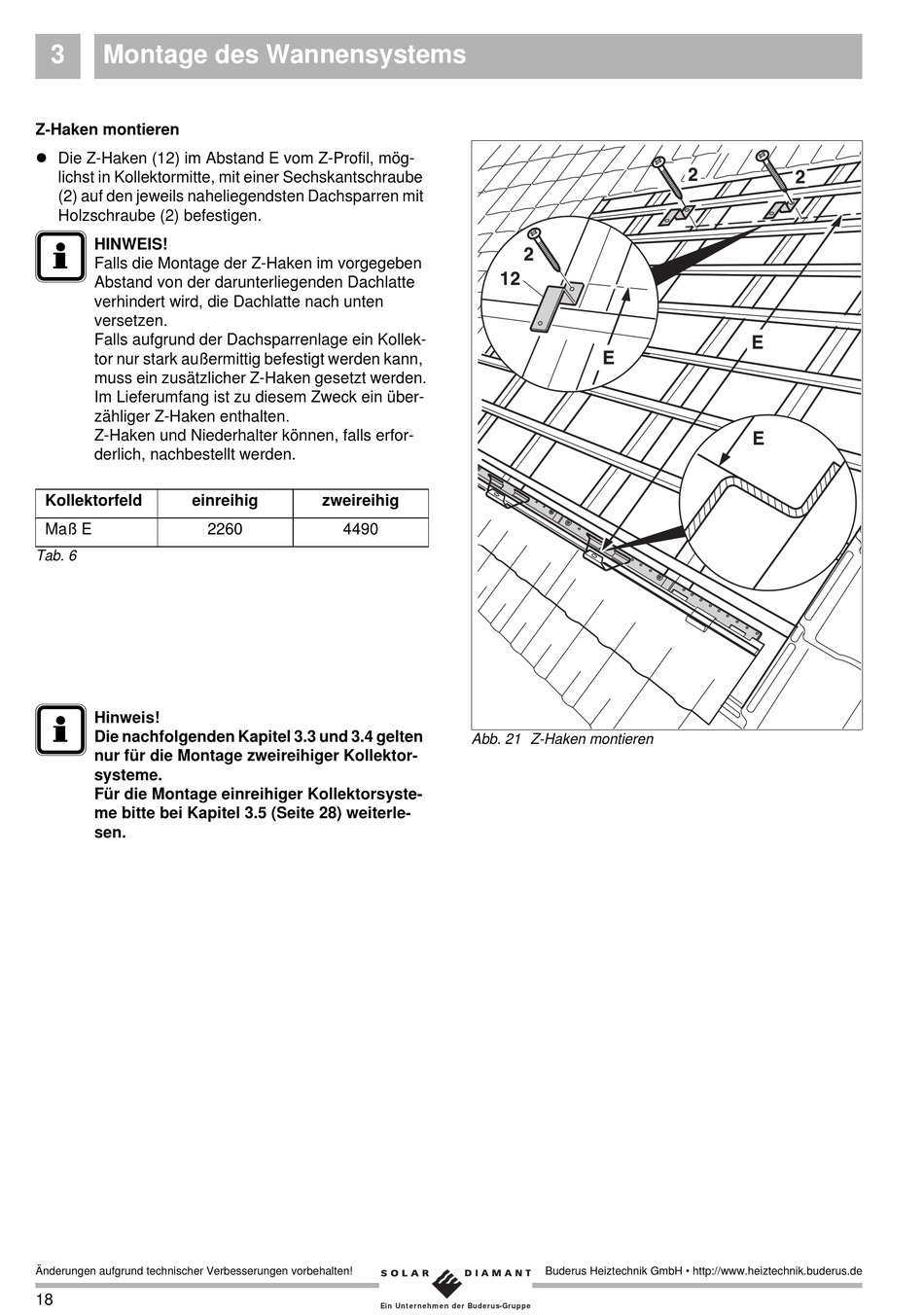

Abb. 21 Z-Haken montieren
