3

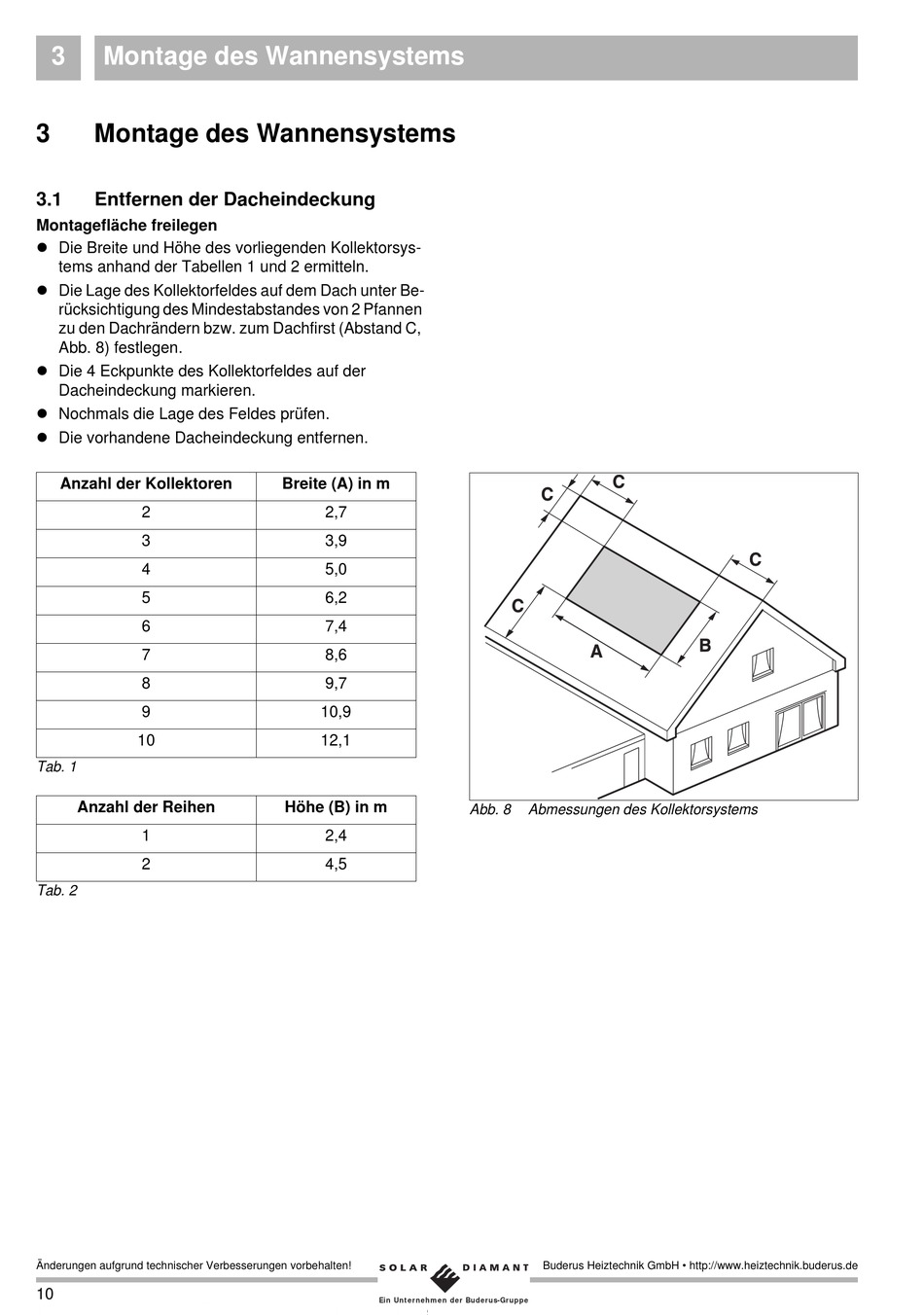

Montage des Wannensystems

3 Montage des Wannensystems
3.1

Entfernen der Dacheindeckung

Montagefläche freilegen
l Die Breite und Höhe des vorliegenden Kollektorsys-
tems anhand der Tabellen 1 und 2 ermitteln.
l Die Lage des Kollektorfeldes auf dem Dach unter Be-
rücksichtigung des Mindestabstandes von 2 Pfannen
zu den Dachrändern bzw. zum Dachfirst (Abstand C,
Abb. 8) festlegen.
l Die 4 Eckpunkte des Kollektorfeldes auf der
Dacheindeckung markieren.
l Nochmals die Lage des Feldes prüfen.
l Die vorhandene Dacheindeckung entfernen.
Anzahl der Kollektoren
2
3
4
5
6
7
8
9
10
Tab. 1
Anzahl der Reihen
1
2
Tab. 2
Änderungen aufgrund technischer Verbesserungen vorbehalten!
10
Breite (A) in m
2,7
3,9
5,0
6,2
7,4
8,6
9,7
10,9
12,1
Höhe (B) in m
2,4
4,5
Ein Unt er nehm en der Buderus-Gruppe
Abb. 8 Abmessungen des Kollektorsystems
